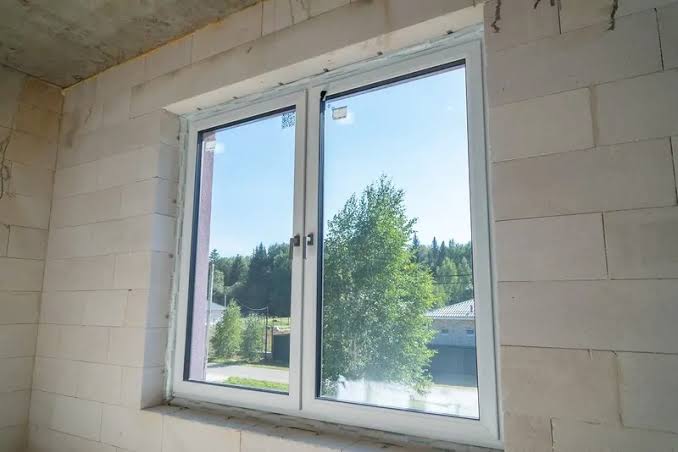

Как делать оконные и дверные проемы в стенах из газоблока
Что необходимо учесть до начала кладки
Размер оконного или дверного проема определяют не только по габаритам будущего заполнения. Нужно учитывать монтажные зазоры, толщину стены, положение утеплителя, откосов, подоконника и перемычки.Особенно важно заранее определить высоту верхней отметки проема. Если ее оставить без учета толщины перемычки и последующих рядов, на этапе строительства можно получить неудобный доборный ряд или неправильное положение окна относительно фасада.
Для несущей стены также проверяют ширину простенков по обе стороны проема. Чем больше проем и выше нагрузка от перекрытия или кровли, тем важнее конструктивный расчет. Нельзя выбирать ширину простенка только исходя из того, сколько места осталось между окнами.
Как правильно сделать оконный проем в газобетонной стене
Оконный проем формируют одновременно с кладкой стены. Блоки по бокам проема укладывают с соблюдением перевязки швов, контролируя вертикальность боковых граней и горизонтальность рядов.В нижней части оконного проема необходимо учитывать армирование подоконной зоны. Оно снижает риск образования трещин в области, где кладка ослаблена самим проемом. Конкретную схему армирования, диаметр арматуры и длину ее заводки необходимо принимать по проекту или технической документации производителя газобетона.
Над оконным проемом устанавливается перемычка. Она принимает нагрузку от расположенной выше кладки и передает ее на участки стены по сторонам проема. Для этого применяют готовые армированные газобетонные перемычки, железобетонные элементы или сборно-монолитные конструкции на основе U-блоков.
Как сделать дверной проем в газоблоке
Технология устройства дверного проема в целом аналогична оконному, однако необходимо учитывать большую высоту и ширину некоторых дверных проемов, а также нагрузки от перекрытия и кровли.Боковые стороны проема должны быть ровными и вертикальными. Доборные блоки необходимо подрезать аккуратно, не допуская значительных сколов и нарушения перевязки. Над дверью обязательно предусматривают конструкцию, способную передать нагрузку на простенки, если этого требует расчет.
Для несущей стены нельзя самостоятельно заменять предусмотренную проектом перемычку металлическим уголком, несколькими прутками арматуры или случайно подобранным железобетонным элементом. Несущая перемычка работает как конструкция, которую необходимо подбирать с учетом пролета и нагрузки.
Какая перемычка нужна над проемом
Выбор перемычки зависит от ширины проема, нагрузки, толщины стены и конструктивной схемы здания. На практике применяются несколько вариантов.| Тип перемычки | Преимущества | Недостатки | Применение |
|---|---|---|---|
| Готовая газобетонная | Точный размер, небольшой вес, хорошая совместимость со стеной | Ограниченный выбор размеров и несущей способности | Оконные и дверные проемы при соответствии проекту |
| U-блок с армированием и бетоном | Можно изготовить конструкцию нужной длины, удобно для нестандартных проемов | Нужны армирование, бетон и временные опоры | Индивидуальные размеры и сборно-монолитные перемычки |
| Железобетонная | Высокая несущая способность | Большой вес, возможный мостик холода | Нагруженные проемы и конструктивно рассчитанные узлы |
Для наружной стены желательно учитывать теплотехнические характеристики перемычки. Если внутри теплоизоляционного контура появляется массивный железобетонный элемент, его необходимо правильно включить в конструкцию стены, чтобы не получить выраженный мостик холода.
Как делать перемычку из U-блоков
U-блоки устанавливают над проемом, формируя лоток для армированного бетона. До набора прочности монолитной части конструкции блоки и бетонная смесь должны быть надежно поддержаны временными опорами, если это предусмотрено технологией выбранной системы.Внутри U-блоков устанавливают расчетный арматурный каркас. Его положение должно обеспечивать необходимый защитный слой бетона. После этого лоток заполняют бетонной смесью и тщательно уплотняют.
Количество и диаметр рабочей арматуры нельзя определять только по ширине окна. Перемычка является конструктивным элементом, поэтому ее параметры зависят от нагрузки и пролета. Для несущих перемычек расчет выполняется по прочности и деформациям.
Опирание перемычки на газоблок
Одна из наиболее важных характеристик перемычки – длина ее опирания на стену. Перемычка должна передавать нагрузку не непосредственно на край блока, а на достаточную площадь простенка с каждой стороны.Конкретная длина опирания зависит от типа перемычки и проектного решения. Например, в технических решениях для некоторых армированных газобетонных перемычек предусматривается опирание порядка 300 мм с каждой стороны, при этом минимальное значение может отличаться в зависимости от системы. Поэтому использовать одно универсальное число для всех газоблоков и перемычек неправильно.
Особенно опасно уменьшать опирание ради увеличения ширины проема. Если расчетная длина опирания не выдержана, нагрузка передается на недостаточную площадь стены, что может привести к повреждению блока и появлению трещин.
Нужно ли армировать газоблок возле окон
Зона под оконным проемом является одним из участков, которому часто уделяют повышенное внимание при армировании кладки. Армирование не следует рассматривать как способ заменить расчетную несущую перемычку. Его задача в соответствующих конструктивных схемах – повысить трещиностойкость кладки и восприятие растягивающих усилий.Арматуру укладывают в подготовленные штробы, после чего канавки очищают от пыли и заполняют клеевым составом. Стержни утапливают в смесь так, чтобы они были надежно зафиксированы. Диаметр, количество стержней, расположение и длина их заведения принимаются по проекту или инструкции производителя блоков.
Важно не переносить случайно найденную в интернете схему армирования на любой дом. Газоблоки отличаются плотностью, прочностью и геометрией, а стены могут работать как несущие, самонесущие или ограждающие конструкции.
Как выполнять кладку вокруг оконного проема
Блоки по сторонам окна укладывают с обязательным соблюдением перевязки. Вертикальные швы соседних рядов не должны образовывать непрерывную линию, если такая схема не предусмотрена проектом или технологией производителя.При подрезке блоков важно сохранить достаточную площадь опирания и не создавать слишком узкие остаточные элементы. Если рядом с проемом остается небольшой фрагмент блока, его нельзя автоматически считать полноценным простенком. Несущая способность такой зоны определяется конструктивным расчетом.
После каждого ряда проверяют вертикальность откосов и горизонтальность кладки. Исправлять значительные отклонения толстым слоем клея не следует – клеевой шов предназначен для тонкошовной кладки, а не для компенсации серьезных ошибок геометрии.
Как правильно сделать откосы проема
Боковые откосы должны получиться ровными и находиться в одной проектной плоскости. При необходимости газоблок подрезают специальной пилой, после чего небольшие неровности удаляют рубанком или теркой для газобетона.Чем точнее выполнен проем, тем проще установить оконную или дверную конструкцию и выполнить монтажный шов. Слишком неровные откосы увеличивают расход монтажных материалов и усложняют последующую отделку.
Монтажный зазор между газоблоком и окном
Оконный блок нельзя устанавливать вплотную к газобетону. Между рамой и стеной предусматривается монтажный зазор, размер которого зависит от конкретной конструкции окна и требований монтажной системы.После установки рамы монтажный шов должен быть защищен от проникновения влаги и воздействия со стороны помещения и улицы. Конструкция узла примыкания должна соответствовать выбранной системе монтажа, а крепеж должен быть рассчитан для основания из ячеистого бетона.
Сам газоблок имеет относительно невысокую плотность по сравнению с тяжелым бетоном, поэтому использовать любой случайный анкер или крепеж только потому, что он подходит для бетона, неправильно. Для окон и дверей применяют крепежные решения, предназначенные для газобетона.
Дверной проем и крепление дверной коробки
При монтаже дверей особенно важна устойчивость крепления. Внутренние легкие двери и тяжелые входные конструкции создают разные нагрузки, поэтому способ фиксации коробки выбирают с учетом ее массы, назначения и характеристик стены.Для тяжелой металлической двери одного крепления только к тонкому участку газоблока может быть недостаточно. В зависимости от проекта применяют специальные анкеры для ячеистого бетона, усиленные зоны, закладные элементы или другие конструктивные решения.
Если дверной проем расположен в несущей стене, его усиление и перемычка должны рассматриваться как единый конструктивный узел, а не как отдельные операции.
Можно ли сделать проем в уже готовой стене
Сделать оконный или дверной проем в готовой стене из газоблока технически возможно, но такая работа требует значительно большей осторожности. До начала демонтажа необходимо определить, является ли стена несущей, какие нагрузки передаются через нее и есть ли над будущим проемом перекрытие или другие конструкции.Самостоятельно вырезать широкий проем в несущей стене без проверки конструкции опасно. Сначала определяют границы будущего проема, затем предусматривают временное поддержание конструкций, если оно требуется, и только после этого выполняют демонтаж блоков.
При расширении существующего проема также нельзя просто выпилить часть простенка и оставить прежнюю перемычку. Изменение ширины проема меняет схему передачи нагрузки и может потребовать новой перемычки или другого усиления.
Типичные ошибки при устройстве проемов
Слишком широкий проем. Увеличение окна без проверки перемычки и простенков может нарушить расчетную схему стены.Недостаточное опирание перемычки. Край перемычки нельзя размещать слишком близко к краю простенка.
Отсутствие предусмотренного армирования. В зонах, указанных проектом или технологией производителя, армирование необходимо выполнять в соответствии с заданной схемой.
Использование неподходящей перемычки. Перемычка должна соответствовать пролету и нагрузке, а не просто физически помещаться над проемом.
Попытка заменить перемычку арматурой. Несколько стержней в горизонтальном шве не являются автоматически полноценной несущей перемычкой.
Нарушение перевязки блоков. Вертикальные швы около проема требуют особого контроля.
Толстые клеевые швы. Клей не должен использоваться для исправления серьезных ошибок в размерах блока.
Расширение готового проема без усиления. После удаления части простенка нагрузка перераспределяется, поэтому конструктивное решение необходимо пересматривать.
Реальный пример: оконный проем в частном доме
При строительстве одноэтажного дома после нескольких рядов кладки выяснилось, что окно должно быть немного шире первоначального размера. Простое увеличение проема на несколько сантиметров выглядело несложной задачей, но при этом уменьшалась ширина одного из простенков и менялось положение опирания перемычки.Правильным решением стало не просто распилить соседний блок, а сначала проверить новый размер проема, ширину простенков и конструкцию перемычки. После корректировки размеров проем сформировали заново, сохранили необходимое опирание и только затем продолжили кладку.
Такой пример показывает важное правило: размер окна можно изменить на чертеже значительно проще, чем после завершения кладки. Чем раньше определены точные размеры проемов, тем меньше переделок возникает на строительной площадке.
Реальный пример: дверной проем в несущей стене
При строительстве дома под входную дверь оставили проем стандартной ширины, но позже заказчик решил установить более широкую конструкцию. Простого расширения проема оказалось недостаточно, поскольку с одной стороны уменьшался простенок, а существующая перемычка была рассчитана на первоначальную ширину.В такой ситуации безопасное решение заключается в пересмотре всего узла: ширины проема, простенков, типа перемычки, ее опирания и нагрузки от расположенных выше конструкций. После этого выполняют необходимое усиление и только затем устанавливают дверь.
Преимущества правильного устройства проемов
Грамотно выполненный оконный или дверной проем обеспечивает точную геометрию стены, правильную передачу нагрузки и удобный монтаж заполнения. Кроме того, качественная кладка вокруг проема уменьшает количество последующих исправлений и упрощает отделку откосов.Для наружных стен особое значение имеет отсутствие лишних мостиков холода. Поэтому конструкцию перемычки и ее положение необходимо рассматривать вместе с общей теплоизоляционной схемой стены.
Недостатки и ограничения разных решений
Готовые газобетонные перемычки удобны в монтаже и позволяют сохранить однородность стены, но их размеры и несущая способность ограничены конкретной системой.U-блоки позволяют создавать перемычки нестандартной длины и формы, однако требуют правильного армирования, бетонирования и временной поддержки.
Железобетонные перемычки обладают высокой несущей способностью, но имеют большую массу и требуют внимательного решения вопроса теплоизоляции наружной стены.
Самостоятельное изготовление несущей перемычки без расчета может привести к недостаточной прочности или чрезмерным деформациям. Поэтому для ответственных проемов приоритетом должен быть расчет, а не выбор наиболее простого способа монтажа.
Что проверить перед установкой окна или двери
Перед монтажом заполнения необходимо проверить ширину и высоту проема, вертикальность боковых откосов, горизонтальность верхней части, состояние перемычки, соответствие монтажного зазора проекту и качество поверхности газоблока.Для дверного проема дополнительно проверяют ширину простенков и надежность основания под крепление коробки. Для оконного проема контролируют отметку подоконной части и геометрию всех четырех сторон.
Итог
Оконные и дверные проемы в газоблоке нельзя рассматривать как обычный вырез в стене. Это конструктивный узел, в котором одновременно важны геометрия, перевязка кладки, армирование, перемычка, опирание и правильный монтаж окна или двери.Для небольших ненагруженных конструкций решение может быть достаточно простым, но несущие стены и широкие проемы требуют расчета. Особенно важно заранее определить размеры проемов и перемычек, чтобы не пришлось изменять готовую кладку.
Основной принцип прост: сначала определяют конструктивную схему и нагрузки, затем выполняют проем и перемычку, а уже после этого монтируют окно или дверь. Такой порядок позволяет сохранить прочность стены, правильную геометрию и долговечность здания.
