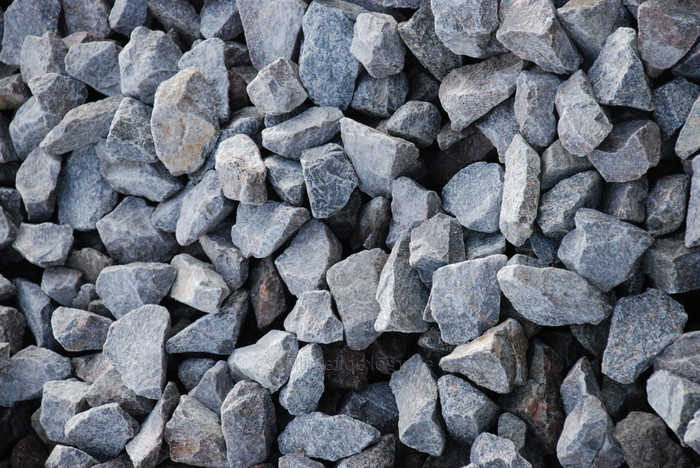

Как фракция щебня влияет на прочность бетона

Фракция щебня напрямую влияет на структуру бетонной смеси, её удобоукладываемость, количество пустот, расход цементного теста и качество контактной зоны между заполнителем и цементным камнем. Однако утверждение, что более крупный или более мелкий щебень автоматически делает бетон прочнее, является ошибочным.

Прочность бетона формируется комплексно. На неё одновременно влияют водоцементное отношение, марка и активность цемента, качество песка, характеристики щебня, гранулометрический состав заполнителей, количество пустот, степень уплотнения, условия твердения и правильность подбора состава.

Поэтому задача при выборе фракции заключается не в поиске максимально крупного щебня, а в получении оптимального зернового скелета с минимальным количеством пустот и необходимой удобоукладываемостью бетонной смеси.

Что такое фракция щебня

Фракция – это диапазон размеров зерен щебня, получаемый в результате дробления и сортировки горной породы. В производстве бетона наиболее распространены фракции 5–10, 10–20 и 20–40 мм.

Щебень может использоваться отдельными фракциями или в виде рационально подобранной смеси нескольких фракций. Именно смешивание размеров позволяет уменьшить пустоты между крупными зернами: более мелкие частицы располагаются между крупными и формируют более плотную структуру заполнителя.

Для тяжелого бетона нормативные требования предусматривают применение фракционированного крупного заполнителя и определённые соотношения фракций. Поэтому выбор щебня является частью подбора состава бетона, а не отдельной операцией.

Какие фракции щебня применяют для бетона

Фракция	Особенности	Типичное применение
5–10 мм	Мелкий крупный заполнитель	Железобетонные изделия, тонкие конструкции, плотное армирование
10–20 мм	Универсальная фракция	Фундаменты, плиты, балки, стены, монолитные конструкции
20–40 мм	Крупный заполнитель	Массивные конструкции, основания, крупные бетонные элементы
Смесь фракций	Более плотная зерновая структура	Высокопрочные и ответственные бетонные конструкции

На практике конкретный размер выбирают с учётом толщины конструкции, расположения арматуры, способа подачи и уплотнения бетонной смеси.

Почему размер щебня влияет на прочность

Щебень формирует своеобразный жесткий каркас бетона. Цементное тесто связывает отдельные зерна между собой, а контактная зона между цементным камнем и поверхностью щебня существенно влияет на свойства готового материала.

При правильно подобранном зерновом составе крупные частицы создают каркас, а более мелкие зерна уменьшают количество пустот. Чем меньше ненужных пустот, тем меньше цементного теста требуется для их заполнения.

Но чрезмерное увеличение размера щебня также может создать проблемы. Крупные зерна сложнее равномерно распределить в густоармированной конструкции, а при недостаточном количестве раствора вокруг них возрастает риск образования пустот и дефектов.

Крупный щебень не означает более прочный бетон

Это один из самых распространённых мифов в частном строительстве.

Например, использование щебня 20–40 мм вместо 5–20 мм не означает автоматического повышения прочности бетона. Если крупный заполнитель плохо распределяется, смесь недостаточно подвижна или плохо уплотняется, итоговая прочность может оказаться ниже расчётной.

Особенно это заметно в конструкциях с плотным армированием. Большое зерно может физически мешать прохождению бетонной смеси между стержнями арматуры.

В результате возле арматуры появляются раковины и пустоты, а фактическое сечение бетона уменьшается.

Как мелкая фракция влияет на бетон

Щебень 5–10 мм способен хорошо заполнять пространство между более крупными зернами. Это помогает формировать плотную структуру заполнителя.

Однако чрезмерное увеличение доли мелкой фракции тоже не является универсальным решением. У мелких зерен большая суммарная площадь поверхности. Для их покрытия требуется больше цементного теста, а при сохранении подвижности смеси может увеличиться потребность в воде.

Если добавить воду без соответствующего увеличения количества цемента или применения пластификатора, водоцементное отношение возрастёт, а прочность бетона снизится.

Водоцементное отношение важнее одной только фракции

При подборе бетона необходимо рассматривать фракцию щебня вместе с водоцементным отношением. Избыток воды после твердения оставляет в цементном камне капиллярные поры, которые снижают его плотность и прочность.

Поэтому замена одной фракции другой без перерасчёта состава может привести к неожиданному результату.

Например, если более мелкий щебень требует увеличения количества воды для сохранения подвижности, без корректировки состава бетон может стать слабее. И наоборот, правильно подобранная смесь фракций позволяет получить необходимую удобоукладываемость без неоправданного увеличения водоцементного отношения.

Почему смесь нескольких фракций часто эффективнее

Представим слой, состоящий только из крупных зерен 20–40 мм. Между ними остаётся значительное количество пустот.

Если добавить зерна 10–20 мм, часть пустот будет заполнена. При дальнейшем добавлении более мелкого заполнителя структура становится ещё плотнее.

Именно поэтому в профессиональном производстве бетонных смесей контролируют не только максимальную крупность щебня, но и соотношение отдельных фракций. Для бетонов с максимальной крупностью заполнителя до 40 мм нормативные рекомендации предусматривают сочетание фракций 5–10, 10–20 и 20–40 мм в определённых диапазонах.

Щебень 5–10 мм: достоинства и недостатки

Преимущества:
– хорошо проходит между стержнями арматуры;
– удобен для относительно тонких конструкций;
– способствует уменьшению крупных пустот при сочетании с более крупным заполнителем;
– подходит для изготовления многих железобетонных изделий.

Недостатки:
– большая площадь поверхности зерен;
– при чрезмерном содержании может увеличивать потребность смеси в цементном тесте;
– использование только мелкого щебня не всегда обеспечивает оптимальную зерновую структуру.

Щебень 10–20 мм: достоинства и недостатки

Фракция 10–20 мм считается одной из наиболее универсальных для монолитного строительства.

Она достаточно крупная для формирования эффективного зернового каркаса и одновременно достаточно компактная для большинства обычных железобетонных конструкций.

Преимущества:
– хорошее сочетание прочности и удобоукладываемости;
– подходит для большинства фундаментных и монолитных работ;
– хорошо сочетается с фракцией 5–10 мм;
– относительно легко уплотняется.

Недостатки:
– может быть слишком крупной для некоторых тонких и густоармированных элементов;
– при неправильном соотношении с мелким заполнителем увеличивается количество пустот.

Щебень 20–40 мм: достоинства и недостатки

Крупная фракция эффективна в массивных конструкциях, где есть достаточно пространства для свободного распределения зерен.

Преимущества:
– формирует жёсткий крупнозернистый каркас;
– позволяет уменьшить долю мелкого заполнителя при правильном подборе смеси;
– подходит для массивных бетонных элементов.

Недостатки:
– сложнее укладывается в густоармированные конструкции;
– может создавать локальные пустоты при недостаточном уплотнении;
– не подходит для конструкций с малой толщиной;
– требует правильного подбора остальных фракций.

Как фракция зависит от толщины конструкции

Максимальный размер зерна должен быть ограничен геометрией конструкции. Щебень не должен мешать свободному прохождению бетонной смеси между элементами арматуры и заполнению формы.

Для тонкой плиты с плотным армированием крупный щебень 20–40 мм может оказаться неудачным выбором. В массивном фундаменте с редким армированием использование более крупной фракции может быть технологически оправдано.

В современных требованиях к бетонным конструкциям максимальную крупность заполнителя ограничивают, в частности, расстоянием между стержнями арматуры, толщиной конструкции и защитным слоем.

Реальный пример: фундамент частного дома

При бетонировании ленточного фундамента заказчик решил использовать максимально крупный щебень 20–40 мм, считая его более прочным и выгодным.

Во время укладки бетон оказался недостаточно подвижным и плохо проходил между арматурными стержнями. После снятия опалубки на отдельных участках обнаружились раковины и зоны с недостаточным заполнением.

Проблема была не в недостаточной прочности самого гранитного щебня. Причиной стало несоответствие крупности заполнителя геометрии армированной конструкции и недостаточное уплотнение.

При повторном бетонировании использовали более подходящий зерновой состав и обеспечили нормальное виброуплотнение. Поверхность бетона стала значительно плотнее.

Как фракция влияет на удобоукладываемость

Бетонная смесь должна не только обладать расчётной прочностью, но и нормально перемешиваться, транспортироваться, укладываться и уплотняться.

Слишком крупный щебень может препятствовать перемещению смеси в узких местах. Слишком большое количество мелкого заполнителя увеличивает площадь поверхности частиц и может повысить потребность в цементном тесте.

Оптимальная смесь должна обеспечивать баланс между плотностью зернового каркаса и необходимой подвижностью.

Форма зерен также имеет значение

Два щебня одной фракции могут давать разный результат из-за формы зерен.

Кубовидные частицы обычно формируют более плотную структуру и лучше взаимодействуют между собой. Избыточное содержание пластинчатых и игловатых зерен может ухудшать укладываемость и увеличивать пустотность.

Поэтому при производстве ответственного бетона контролируют не только фракцию, но и форму зерен. Для высокопрочных бетонов требования к крупному заполнителю становятся ещё жёстче.

Прочность самого щебня тоже важна

Нельзя рассматривать фракцию отдельно от прочности исходной породы. Если бетон рассчитан на высокую прочность, слабый заполнитель может стать ограничивающим фактором.

Для обычного бытового бетона выбор качественного гранитного или другого подходящего щебня часто обеспечивает достаточный запас прочности. Для высокопрочных составов требования к заполнителю существенно выше.

Например, для бетонов класса В60 и выше в соответствующих рекомендациях предусматривается применение щебня из плотных горных пород с высокой прочностью.

Влияние чистоты щебня

Даже правильно подобранная фракция не спасёт бетон, если щебень загрязнён глиной, пылью или органическими примесями.

Посторонние частицы могут ухудшать сцепление цементного камня с поверхностью заполнителя. В результате слабой становится контактная зона между зерном и цементной матрицей.

Для качественного бетона необходимо использовать чистый щебень с контролируемым содержанием вредных примесей.

Что произойдёт при слишком большом количестве щебня

Увеличение количества крупного заполнителя не означает пропорционального увеличения прочности бетона.

Если цементного раствора недостаточно для заполнения пустот и покрытия поверхности зерен, смесь становится жёсткой, плохо укладывается и может оставлять незаполненные участки.

После твердения такие дефекты превращаются в слабые зоны. Поэтому количество крупного заполнителя также является расчётной величиной.

Что произойдёт при слишком большом количестве мелкого щебня

Избыточное содержание фракции 5–10 мм повышает суммарную площадь поверхности заполнителя. Для её покрытия требуется больше цементного теста.

Если состав не скорректировать, бетон может потерять подвижность. Попытка исправить ситуацию простым добавлением воды увеличивает водоцементное отношение и потенциально снижает прочность.

Правильный вариант – корректировать состав заполнителей и при необходимости использовать пластифицирующие добавки.

Как подобрать фракцию для разных конструкций

Конструкция	Предпочтительный подход	Что учитывать
Ленточный фундамент	Чаще 5–20 или сочетание фракций	Армирование, ширина ленты, способ уплотнения
Монолитная плита	Чаще 5–20 мм	Толщина плиты и плотность армирования
Колонны	Мелкая или средняя фракция	Размер сечения и расстояние между стержнями
Балки	Средняя фракция	Армирование и толщина элемента
Массивный бетон	Возможна более крупная фракция	Размер конструкции и требования к тепловыделению
Тонкие железобетонные изделия	Преимущественно мелкий заполнитель	Толщина изделия и плотность армирования

Эта таблица показывает общий принцип, а не универсальную рецептуру. Конкретный состав бетона подбирают по проектным требованиям и характеристикам всех компонентов.

Почему 5–20 мм часто удобнее одной фракции

Широкая фракция 5–20 мм уже содержит зерна разных размеров, поэтому может обеспечивать более плотную упаковку по сравнению с условно однородным крупным заполнителем.

Однако при ответственном производстве часто используют отдельные фракции 5–10 и 10–20 мм, дозируя их в установленном соотношении. Это позволяет точнее контролировать зерновой состав.

Для бетона с максимальной крупностью 20 мм нормативные рекомендации предусматривают сочетание фракций 5–10 и 10–20 мм в определённых пределах.

Фракция щебня и бетонный насос

При подаче бетона насосом требования к зерновому составу становятся особенно важными. Слишком крупные зерна могут затруднять прохождение смеси по трубопроводу, особенно при сложной конфигурации системы и недостаточном количестве мелкого заполнителя.

Поэтому для насосной подачи применяют составы, обеспечивающие достаточную связность и прокачиваемость смеси.

Размер заполнителя также должен соответствовать геометрии оборудования. В рекомендациях для высокопрочных и ответственных бетонов максимальную крупность связывают в том числе с внутренним диаметром бетоновода.

Фракция щебня и виброуплотнение

Чем крупнее и жёстче зерновой состав, тем важнее правильное уплотнение смеси.

Вибратор удаляет воздух и помогает бетону заполнить пространство вокруг арматуры и между зернами заполнителя. Если вибрирование недостаточное, в бетоне остаются воздушные пустоты.

Но чрезмерное вибрирование также нежелательно: оно может привести к расслоению смеси и перемещению крупных зерен относительно растворной части.

Поэтому фракцию щебня необходимо подбирать вместе с технологией укладки.

Главные ошибки при выборе фракции

Ошибка 1. Считать, что самый крупный щебень автоматически обеспечивает максимальную прочность.

Ошибка 2. Использовать 20–40 мм в тонких и густоармированных конструкциях.

Ошибка 3. Применять одну фракцию без учёта необходимости оптимального зернового состава.

Ошибка 4. Добавлять воду для повышения подвижности после изменения фракции.

Ошибка 5. Игнорировать форму зерен и содержание пластинчатых частиц.

Ошибка 6. Использовать загрязнённый или неоднородный щебень.

Ошибка 7. Оценивать качество бетона только по прочности цемента, не учитывая свойства заполнителя.

Что важнее: размер щебня или правильный состав

Для прочности бетона важен не сам по себе размер зерен, а оптимальная структура всего заполнителя.

Если крупный щебень правильно сочетается с мелким заполнителем, количество пустот уменьшается. При этом сохраняется необходимая подвижность бетонной смеси, а цементное тесто эффективно связывает зерна.

Именно поэтому при проектировании состава бетона оптимальное соотношение крупного и мелкого заполнителя рассматривается как одна из ключевых задач.

Как выбрать щебень для прочного бетона

Для начала определяют назначение конструкции и требуемый класс бетона. Затем учитывают толщину элемента, диаметр и шаг арматуры, способ подачи смеси и возможность качественного виброуплотнения.

После этого выбирают тип щебня, его прочность, морозостойкость, фракцию и форму зерен. На заключительном этапе подбирают оптимальное соотношение фракций и проверяют полученный состав испытаниями.

Для ответственных конструкций нельзя определять состав бетона исключительно по бытовой схеме «цемент плюс песок плюс щебень». Даже небольшое изменение влажности песка или зернового состава щебня может изменить фактическую подвижность и водоцементное отношение.

Вывод

Фракция щебня действительно влияет на прочность бетона, но не существует универсального правила, согласно которому более крупный щебень всегда обеспечивает более высокую прочность.

Наиболее эффективный результат даёт оптимальный гранулометрический состав, при котором крупные зерна формируют прочный каркас, а мелкие заполняют пустоты. При этом необходимо сохранить требуемую подвижность смеси, минимизировать водоцементное отношение и обеспечить полноценное уплотнение.

Для большинства обычных монолитных работ практичным решением является сочетание фракций 5–10 и 10–20 мм. Более крупный щебень 20–40 мм оправдан прежде всего в массивных конструкциях, где он не мешает укладке и уплотнению бетона.

Прочность бетона определяется не максимальным размером щебня, а правильно подобранной системой «цемент – вода – песок – щебень – добавки», в которой каждый компонент работает совместно с остальными.

---

Автор: Виктор Ткаченко – строитель, прораб

Виктор Ткаченко – строитель и прораб с многолетним практическим опытом в сфере строительства и отделочных работ. Специализируется на организации строительных процессов, контроле качества выполнения работ, подборе строительных материалов и техническом сопровождении объектов на всех этапах реализации. За годы работы приобрёл глубокое понимание технологий строительства, требований строительных норм и особенностей выполнения как частных, так и коммерческих проектов. Виктор эффективно координирует работу строительных бригад, контролирует соблюдение сроков и помогает находить оптимальные технические решения для строительства, реконструкции и ремонта объектов различной сложности.
