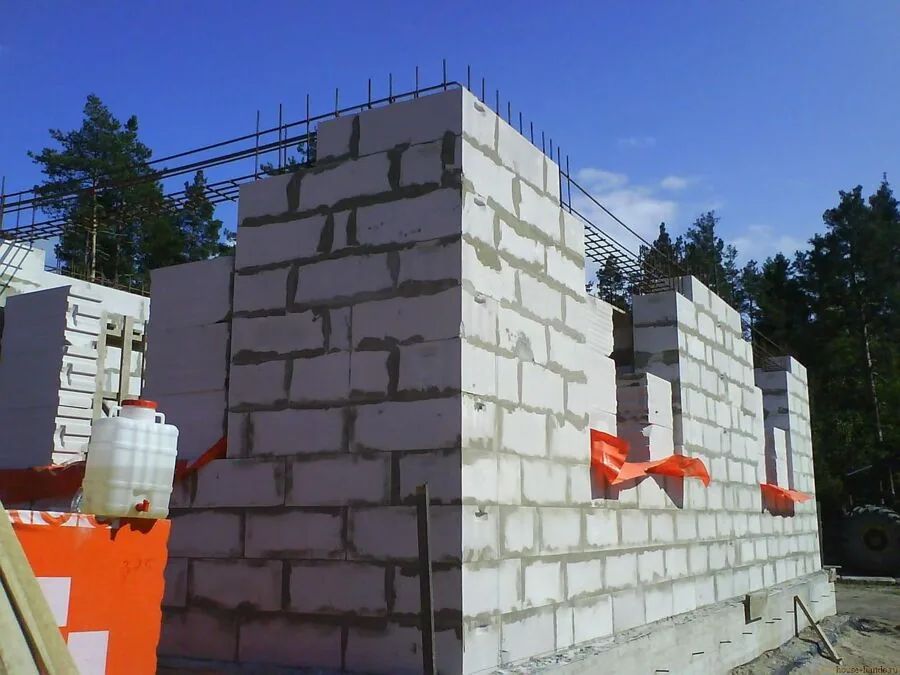

Как правильно сделать армопояс на газоблоке

Армопояс на газоблоке – это монолитный железобетонный элемент, который выполняет сразу несколько конструктивных задач: связывает стены здания в единый контур, распределяет локальные нагрузки и создает надежную опору для перекрытия или кровельной системы. Для дома из газобетона правильное устройство армопояса особенно важно, поскольку ячеистый бетон хорошо работает на сжатие, но значительно хуже воспринимает растягивающие и локальные усилия.

При этом армопояс нельзя рассматривать как универсальную конструкцию с одинаковыми размерами для любого дома. Его сечение, армирование, расположение и способ утепления зависят от толщины стен, этажности, типа перекрытия, конструкции крыши, длины пролетов, нагрузок и общей конструктивной схемы здания.

Зачем нужен армопояс на газобетоне

Основная задача армопояса – равномерно распределить нагрузки, которые газобетонная кладка не должна воспринимать непосредственно в виде сосредоточенных усилий. Особенно это актуально при опирании плит перекрытия, балок, элементов кровли и креплении мауэрлата.

Правильно выполненный армопояс:


• объединяет несущие стены в замкнутую пространственную систему;
• распределяет локальные нагрузки по длине стены;
• создает прочное основание для крепления мауэрлата;
• повышает жесткость коробки здания;
• снижает вероятность появления некоторых трещин при деформациях конструкции;
• позволяет надежно передавать нагрузки от перекрытия и крыши на стены.

Важно понимать: армопояс не исправляет ошибки фундамента, не заменяет армирование кладки и не выполняет функцию перемычек над окнами и дверями.

Где делают армопояс в доме из газоблока

Наиболее распространенное место – верхняя часть наружных и несущих стен непосредственно перед устройством перекрытия или кровли. В зависимости от проекта армированный пояс может располагаться:


• под плитами перекрытия;
• под деревянными или металлическими балками;
• под мауэрлатом;
• в верхней части стен одноэтажного дома;
• в местах, где требуется связать отдельные несущие элементы здания.

Если дом имеет несколько этажей, конструктивные пояса могут предусматриваться на разных уровнях. Их количество определяется проектом и схемой передачи нагрузок.

Какой способ устройства армопояса выбрать

На практике применяют несколько вариантов. Для наружных стен из газобетона наиболее удобны решения с несъемной опалубкой, поскольку одновременно можно решить вопрос формирования бетонного пояса и его теплоизоляции.


Способ	Преимущества	Недостатки
U-блоки	Быстрый монтаж, ровная геометрия, удобное бетонирование	Более высокая стоимость блоков
Несъемная опалубка из доборного газоблока	Хорошая совместимость со стеной, можно сформировать теплоизоляционный контур	Требует точной подгонки элементов
Съемная деревянная опалубка	Универсальность, доступность материалов	Необходимо отдельно решать вопрос утепления
Опалубка с теплоизоляционным вкладышем	Можно адаптировать конструкцию под конкретную стену	Требует аккуратного монтажа и надежной фиксации утеплителя

Армопояс из U-блоков

U-блок представляет собой газобетонный элемент с готовой полостью внутри. После укладки по периметру стены получается непрерывный желоб, в котором размещают арматурный каркас и бетон.

Главное преимущество U-блоков – возможность одновременно получить опалубку и сохранить наружную теплоизоляционную оболочку из газобетона. При необходимости внутри конструкции дополнительно предусматривают теплоизоляционный вкладыш со стороны улицы.

Важно не считать сам U-блок армопоясом. Несущую функцию выполняет железобетонная конструкция внутри него: арматурный каркас, бетон и правильно сформированные узлы соединения.

Перед монтажом необходимо проверить горизонтальность верхнего ряда кладки. Перепады нельзя просто компенсировать большим количеством клея под U-блоками.

Как сделать армопояс с обычной опалубкой

Если специальные U-блоки использовать нецелесообразно, армопояс можно сформировать с помощью съемной опалубки.

Сначала по верхнему ряду газобетонной кладки устанавливают щиты с внутренней и наружной стороны стены. Опалубку надежно закрепляют, поскольку бетонная смесь создает значительное боковое давление.

После установки опалубки монтируют арматурный каркас. Между каркасом и стенками опалубки должны оставаться необходимые защитные слои бетона. Арматура не должна лежать непосредственно на газобетоне или касаться опалубки.

Для наружной стены одновременно предусматривают теплоизоляционный слой, чтобы железобетонный пояс не стал непрерывным мостиком холода.

Как правильно армировать армопояс

Армирование является одной из наиболее ответственных частей конструкции. Каркас должен работать как пространственная система, а продольные стержни должны быть надежно связаны поперечными элементами.

В частном строительстве часто встречаются каркасы с четырьмя продольными стержнями и замкнутыми хомутами, однако конкретный диаметр арматуры, количество стержней и шаг хомутов нельзя назначать одинаковыми для всех домов.

Например, армирование небольшого одноэтажного дома с легкой кровлей и армопояса под мауэрлатом может существенно отличаться от конструкции пояса, воспринимающего нагрузки от железобетонных плит.

Поэтому распространенная рекомендация «поставьте четыре прута определенного диаметра – этого достаточно» не является полноценным инженерным расчетом.

Как правильно соединять арматуру в углах

Одна из частых ошибок – просто обрезать продольные стержни в углу стены. В результате замкнутый контур армопояса фактически разрывается.

В углах и местах пересечения стен арматуру необходимо соединять так, чтобы усилия передавались через весь каркас. Для этого применяют правильно выполненные Г-образные или другие предусмотренные проектом элементы, а стыки выполняют с необходимой длиной анкеровки или нахлеста.

Особое внимание требуется уделять внутренним несущим стенам. Если они входят в конструктивный контур здания, их соединение с наружным поясом должно выполняться не формально, а с учетом работы всей конструкции.

Какой бетон использовать для армопояса

Для армопояса применяют конструкционный бетон требуемого проектом класса. Конкретная марка не должна назначаться только по совету продавца или по примеру соседнего дома.

Важны не только прочность бетона, но и его подвижность, качество заполнения формы, правильное уплотнение и условия твердения.

Бетон должен полностью заполнить пространство вокруг арматуры. Наличие пустот и раковин уменьшает фактическое сечение конструкции и ухудшает защиту арматуры.

При небольшом объеме работ особенно важно не добавлять большое количество воды в готовую смесь. Избыточная вода упрощает укладку, но после испарения оставляет больше пор и снижает характеристики затвердевшего бетона.

Как правильно заливать армопояс

Перед бетонированием необходимо проверить всю конструкцию:


• правильность положения опалубки;
• горизонтальность верхней отметки;
• положение арматурного каркаса;
• защитный слой бетона;
• соединение каркаса в углах;
• наличие закладных элементов;
• расположение шпилек под мауэрлат, если они предусмотрены;
• наличие теплоизоляции с наружной стороны.

Бетон желательно укладывать без неоправданных длительных перерывов по длине пояса. Смесь необходимо уплотнить, чтобы удалить воздушные пустоты, но делать это следует без смещения арматурного каркаса.

После бетонирования конструкцию защищают от слишком быстрого высыхания и неблагоприятных погодных условий. В жаркую погоду бетон особенно важно не оставлять без ухода.

Нужны ли шпильки под мауэрлат

Если армопояс предназначен для опирания кровельной системы, еще до бетонирования необходимо предусмотреть места установки крепежа мауэрлата.

Шпильки устанавливают строго по разметке и надежно фиксируют к каркасу или другим элементам, предусмотренным конструкцией. После заливки они должны находиться в правильном положении относительно мауэрлата.

Расстояние между шпильками, их диаметр и глубина заделки определяются расчетом с учетом конструкции крыши, ветровых воздействий и схемы крепления.

Нельзя устанавливать крепеж «примерно по центру», если после этого шпильки не совпадут с отверстиями в мауэрлате. Перед бетонированием необходимо проверить весь крепеж по фактической разметке.

Как утеплить армопояс на газоблоке

Одна из главных особенностей армопояса на газобетонной стене – разница в теплопроводности газобетона и железобетона. Если бетонный пояс проходит через всю толщину наружной стены без теплоизоляционного решения, он становится выраженным линейным мостиком холода.

В результате зимой температура внутренней поверхности стены в районе пояса может быть ниже, чем на основном участке газобетона. При неблагоприятных условиях это повышает риск образования конденсата и увлажнения отделки.

Поэтому наружную часть армопояса необходимо включать в общий теплоизоляционный контур здания. Это можно сделать с помощью U-блоков с предусмотренным утеплением, несъемной опалубки или отдельного слоя теплоизоляционного материала.

Толщина утеплителя не должна назначаться универсально. Ее определяют с учетом толщины стены, материала блока, фасадной системы и требуемого сопротивления теплопередаче.

Можно ли делать армопояс без утепления

Технически бетонный пояс можно выполнить и без теплоизоляционного вкладыша, но для наружных стен жилого здания такое решение требует теплотехнической оценки. Просто залить бетон между двумя рядами газоблока без учета теплового моста – плохая практика.

Особенно заметной проблема становится при тонких стенах, когда доля железобетона в сечении ограждающей конструкции получается значительной.

Если дом впоследствии будет утепляться снаружи, фасадная теплоизоляция должна непрерывно перекрывать зону армопояса.

Нужно ли делать армопояс на всю ширину газоблока

Не всегда. Конструктивное сечение армопояса может быть меньше полной толщины стены, если это предусмотрено расчетом и позволяет правильно передать нагрузки.

При наружной стене часть сечения может занимать теплоизоляционный вкладыш, а железобетонная часть располагается ближе к внутренней стороне стены. Но произвольно уменьшать бетонное сечение ради экономии или увеличения толщины утеплителя нельзя.

Армопояс должен иметь достаточное сечение для восприятия расчетных усилий и правильного размещения арматуры с соблюдением защитного слоя бетона.

Армопояс под плиты перекрытия

При опирании железобетонных плит нагрузка на газобетонную стену становится существенно более концентрированной. Поэтому узел опирания должен быть предусмотрен проектом.

Армированный пояс позволяет сформировать жесткую опорную зону и равномернее передавать нагрузку на кладку. При этом важны не только сам пояс, но и длина опирания плит, положение арматуры, анкеровка и конструкция стены.

Нельзя воспринимать армопояс как разрешение устанавливать плиты на любую ширину газобетонной стены. Весь узел опирания должен быть рассчитан.

Армопояс под деревянное перекрытие и кровлю

При деревянных балках нагрузки обычно меньше, чем от железобетонных плит, однако они передаются на стену через отдельные опорные участки. Поэтому необходимо учитывать сечение балок, расстояние между ними, длину пролета и способ их опирания.

Под кровлю армопояс часто используют для формирования надежного основания под мауэрлат. Но необходимость такого решения и его размеры зависят от стропильной системы.

Особенно важно учитывать горизонтальные усилия. В некоторых кровельных конструкциях они могут передаваться на стены и создавать дополнительную нагрузку на кладку.

Пошаговая технология устройства армопояса на газоблоке

1. Подготовка верхнего ряда. Проверяют горизонтальность кладки, удаляют загрязнения и при необходимости выравнивают основание.

2. Монтаж U-блоков или опалубки. Элементы устанавливают по всему необходимому контуру и надежно фиксируют.

3. Устройство теплоизоляции. В наружной части конструкции предусматривают утеплитель, если он необходим по теплотехническому решению.

4. Монтаж армокаркаса. Каркас устанавливают на фиксаторы, обеспечивающие требуемый защитный слой.

5. Соединение углов. Арматуру связывают в углах и местах пересечения стен без разрыва конструктивного контура.

6. Установка закладных деталей. При необходимости устанавливают шпильки, анкеры и другие элементы.

7. Проверка перед бетонированием. Контролируют геометрию, положение каркаса, крепежа и утеплителя.

8. Бетонирование. Смесь укладывают равномерно и тщательно уплотняют.

9. Уход за бетоном. Защищают конструкцию от преждевременного пересыхания и других неблагоприятных воздействий.

10. Монтаж следующей конструкции. К дальнейшим работам переходят после достижения бетоном необходимой прочности, определяемой условиями и проектом.

Частые ошибки при устройстве армопояса



• использование одинаковых размеров армопояса для разных домов;
• отсутствие расчета при значительных нагрузках;
• неправильное соединение арматуры в углах;
• укладка арматуры непосредственно на газобетон;
• недостаточный защитный слой бетона;
• смещение каркаса во время бетонирования;
• плохое уплотнение бетонной смеси;
• отсутствие теплоизоляции в наружной части пояса;
• неправильное расположение шпилек под мауэрлат;
• попытка заменить армопоясом армирование кладки или перемычки;
• опирание тяжелых конструкций без расчета узла;
• копирование чужой конструкции без учета особенностей собственного дома.

Реальный пример ошибки с армопоясом

На практике встречается ситуация, когда владелец дома берет размеры армопояса из готового проекта другого здания. В обоих домах используется газобетон, поэтому кажется, что конструкция должна быть одинаковой.

Но в одном случае на пояс опирается легкая деревянная крыша, а в другом – тяжелые элементы перекрытия. Отличаются также длина стен, пролеты и схема внутренних несущих перегородок. Одинаковый армопояс в такой ситуации не означает одинаковую безопасность конструкции.

Правильный подход заключается не в копировании чужих размеров, а в определении нагрузок и проверке всего узла.

Еще один пример: мостик холода в армопоясе

В частном доме наружная стена выполнена из газобетона, а верхний пояс залит на всю толщину блока. Снаружи фасад не утеплили, рассчитывая, что толстая стена сама обеспечит достаточную теплоизоляцию.

После наступления холодов на внутренней поверхности стены в районе армопояса появилась заметно более холодная полоса. В помещении с высокой влажностью на отделке со временем могут появиться признаки переувлажнения.

Проблема в данном случае связана не с самим бетоном, а с тем, что железобетонный элемент не был включен в общий тепловой контур здания.

Преимущества правильно выполненного армопояса



• повышение пространственной жесткости здания;
• равномерное распределение локальных нагрузок;
• надежное основание под мауэрлат;
• улучшение работы узлов опирания перекрытий;
• снижение риска повреждения кладки от отдельных конструктивных воздействий;
• возможность создать непрерывный замкнутый железобетонный контур.

Недостатки армопояса

Главный недостаток – дополнительные расходы на бетон, арматуру, опалубку, крепеж и монтаж. Также увеличивается трудоемкость строительства.

Для наружных стен существует еще одна проблема – железобетон значительно теплопроводнее газобетона. Поэтому неправильно выполненный армопояс может стать мостиком холода.

Кроме того, слишком массивный пояс без конструктивной необходимости увеличивает вес здания и расход материалов. Армопояс должен быть не максимально большим, а достаточным для выполнения своих расчетных функций.

Что важно проверить перед заливкой армопояса



• соответствует ли положение пояса проектной отметке;
• не нарушена ли геометрия опалубки;
• правильно ли установлен армокаркас;
• обеспечен ли защитный слой бетона;
• соединена ли арматура в углах;
• предусмотрено ли утепление наружной части;
• правильно ли установлены шпильки под мауэрлат;
• не мешает ли крепеж арматурному каркасу;
• подготовлена ли бетонная смесь соответствующего класса;
• есть ли возможность нормально уплотнить бетон.

Вывод

Правильно сделать армопояс на газоблоке – значит не просто собрать арматуру и залить ее бетоном. Необходимо правильно определить его назначение, рассчитать сечение и армирование, обеспечить надежное соединение в углах, сформировать необходимый защитный слой, предусмотреть крепление кровли или перекрытия и одновременно решить вопрос теплового моста.

Для наружных стен наиболее практичным решением часто становятся U-блоки или другая несъемная опалубка, позволяющая совместить бетонную конструкцию с теплоизоляцией. При использовании обычной опалубки утепление необходимо продумать отдельно.

Главное правило – армопояс должен проектироваться как часть всей конструкции дома. Нельзя отдельно выбирать диаметр арматуры, высоту пояса или марку бетона без учета нагрузок. Надежность стены из газобетона определяется не одним армопоясом, а согласованной работой фундамента, кладки, армирования, перемычек, перекрытий и кровли.

---
