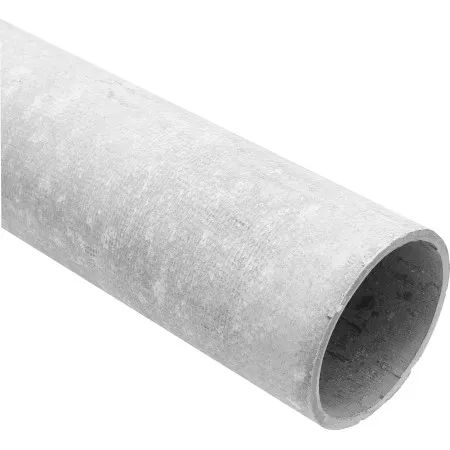

Как правильно соединять асбестоцементные трубы

Соединение асбестоцементных труб выполняется преимущественно с помощью специальных муфт. В отличие от стальных труб, их нельзя сваривать, а соединение обычными сантехническими способами часто не обеспечивает необходимой надежности. Для безнапорных труб применяются специальные безнапорные муфты, для напорных – муфты соответствующего класса и резиновые уплотнительные кольца. Именно качество соединения во многом определяет герметичность и долговечность всего трубопровода.


Какие способы соединения применяются

Асбестоцементные трубы соединяют муфтовым способом. Конкретная конструкция зависит от назначения трубопровода.


Тип труб	Основной способ соединения	Где применяется
Безнапорные	Асбестоцементная муфта с уплотнением	Канализация, дренаж, водоотведение
Напорные	Муфта соответствующего класса с резиновыми кольцами	Водопроводы, мелиоративные системы
Переходные участки	Специальные переходные или чугунные соединения	Соединение с трубами другого материала

Для напорных систем нормативная конструкция предусматривает применение асбестоцементных муфт типа САМ либо соответствующих чугунных муфт, а герметичность обеспечивается резиновыми кольцами. Класс муфты должен соответствовать классу трубы по рабочему давлению.


Почему нельзя просто вставить одну трубу в другую

Асбестоцементная труба имеет жесткую конструкцию и не предназначена для соединения за счет собственной деформации. Если просто состыковать два торца, между ними останется зазор, через который будет проникать вода.

Попытка заполнить такой стык цементным раствором также не является полноценной заменой штатной муфте. При температурных изменениях, осадке грунта или вибрации соединение может потерять герметичность.

Муфта одновременно центрирует трубы, удерживает их торцы в заданном положении и обеспечивает место для установки уплотнительного элемента. Поэтому именно муфтовое соединение является основным технически правильным решением.


Как выбрать муфту

Муфта должна подбираться не только по внешнему виду трубы, но и по ее условному проходу и назначению. Для безнапорных труб используются муфты соответствующего условного прохода. Например, для трубы БНТ 200 применяется муфта БНМ 200.

Для напорного трубопровода необходимо дополнительно учитывать класс давления. Для труб ВТ6, ВТ9, ВТ12 и ВТ15 применяются соответствующие муфты САМ6, САМ9, САМ12 и САМ15. Эти классы рассчитаны соответственно на рабочее давление 0,6; 0,9; 1,2 и 1,5 МПа при условиях, установленных нормативными требованиями.

Использование муфты более низкого класса на напорном трубопроводе недопустимо, даже если ее размеры подходят к трубе.


Что понадобится для монтажа

Для стандартного муфтового соединения потребуются сама муфта, соответствующие уплотнительные кольца, измерительный инструмент и приспособления для аккуратного перемещения и центрирования трубы.

При монтаже напорной линии необходимо использовать именно те уплотнительные элементы, которые предназначены для конкретного типа соединения. Резиновое кольцо должно быть целым, эластичным и без трещин, порезов и других повреждений.

Также потребуется подготовленное основание. Если труба лежит неровно, качественно выполнить соединение практически невозможно: после засыпки грунта положение элементов может измениться.


Подготовка труб перед соединением

Перед монтажом необходимо проверить оба торца. Они должны быть ровными и не иметь глубоких сколов, трещин и разрушений.

Особенно внимательно следует осматривать участки, которые будут находиться внутри муфты. Незначительный внешний дефект может оказаться критичным, если он мешает правильной посадке уплотнительного кольца.

Торцы очищают от грязи, песка и посторонних частиц. Поверхность должна быть достаточно чистой, чтобы уплотнение прилегало равномерно по всей рабочей зоне.

Если труба длительное время хранилась на открытом воздухе, перед монтажом желательно дополнительно очистить ее от грунта и строительного мусора.


Как правильно установить муфту на безнапорную трубу

Сначала трубы располагают на подготовленном основании и выставляют по одной оси. Между торцами оставляют необходимый монтажный зазор, предусмотренный конструкцией конкретной муфты.

Муфту устанавливают на конец одной трубы, после чего вторую трубу аккуратно подводят к ней и центрируют. Нельзя забивать муфту молотком или наносить удары непосредственно по асбестоцементному изделию.

После соединения проверяют положение труб. Они должны располагаться соосно, без заметного углового перелома в месте стыка.

Затем проверяют, не сместилась ли муфта и равномерно ли расположены соединяемые элементы.


Как соединять напорные асбестоцементные трубы

Напорное соединение требует большей точности, поскольку оно должно выдерживать внутреннее давление. ГОСТ 539-80 предусматривает применение специальных муфт и резиновых колец для герметизации соединения.

Перед установкой необходимо проверить соответствие трубы и муфты по классу. Например, для трубы ВТ9 применяется муфта САМ9, а для ВТ12 – САМ12.

Уплотнительные кольца устанавливают в предусмотренные конструкцией муфты места. Их нельзя перекручивать, растягивать чрезмерно или устанавливать с повреждениями.

После совмещения труб муфту перемещают в рабочее положение таким образом, чтобы оба конца трубы заняли правильное положение относительно уплотнений.

Самая распространенная ошибка – попытка компенсировать неправильное положение трубы чрезмерным перемещением муфты. Если элементы изначально находятся под углом, уплотнение может работать неравномерно.


Почему важна соосность труб

Асбестоцемент практически не способен компенсировать значительный изгиб в месте соединения. Поэтому две трубы должны быть расположены максимально соосно.

Если один конец трубы находится выше другого, муфта получает неравномерную нагрузку. В напорной системе это особенно опасно: давление жидкости воздействует на соединение постоянно, а локальное нарушение положения уплотнителя может привести к протечке.

Для длинных трубопроводов ось лучше контролировать не только визуально, но и с помощью уровня, лазерного построителя или другого подходящего измерительного инструмента.


Можно ли использовать цемент вместо муфты

Для полноценного соединения трубопровода цементный раствор не следует рассматривать как замену штатной муфте.

Цементное заполнение стыка может использоваться только в специально предусмотренных конструкциях, но обычная герметичная муфта выполняет гораздо больше функций: обеспечивает центрирование, компенсирует небольшие монтажные допуски и создает расчетное уплотнение.

Особенно недопустимо использовать самодельное цементное соединение на напорном водопроводе. Давление способно быстро выявить даже небольшой дефект герметизации.


Соединение асбестоцементной трубы с пластиковой

На практике иногда требуется подключить старую асбестоцементную линию к новой пластиковой трубе. В таком случае нельзя рассчитывать на непосредственное соединение материалов одинакового диаметра.

Используют специальные переходные муфты, адаптеры или другие соединительные элементы, предназначенные для конкретных диаметров. Выбор зависит от наружного диаметра асбестоцементной трубы и фактического размера пластиковой трубы.

Особенно важно учитывать, что одинаковый номинальный диаметр у разных материалов не гарантирует одинаковый наружный диаметр. Поэтому перед покупкой переходника необходимо измерить фактические размеры.


Соединение с металлической трубой

Переход с асбестоцемента на металл также выполняется через специальный соединительный элемент. Самодельная конструкция из резины, хомутов и цемента может использоваться только в временных или ненагруженных ситуациях, если это допускает конкретная задача.

Для постоянного напорного трубопровода соединение должно быть рассчитано на рабочее давление всей системы. Слабый переходный узел способен стать причиной аварии даже при высокой прочности самих труб.


Как подготовить траншею перед соединением

Соединять трубы непосредственно на неровном грунте – плохая практика. Дно траншеи должно обеспечивать равномерную опору.

Под трубой не должно быть крупных камней, строительного мусора и твердых выступов. Если основание неровное, его выравнивают подходящим материалом с учетом проекта и условий грунта.

После укладки трубы необходимо обеспечить боковую поддержку. Асбестоцементная труба должна воспринимать нагрузку не отдельными точками, а в соответствии с принятой конструкцией основания и засыпки.


Обратная засыпка после соединения

Даже идеально выполненное соединение можно повредить неправильной засыпкой. Нельзя сразу сбрасывать большое количество тяжелого грунта непосредственно на трубу.

Сначала необходимо обеспечить равномерную боковую фиксацию. Крупные камни и строительный мусор не должны попадать непосредственно к стенке изделия.

Особенно осторожно выполняют засыпку вокруг муфт. Соединение не должно подвергаться боковому смещению или ударному воздействию.

После первоначальной фиксации траншею засыпают с учетом требований проекта и конкретных условий прокладки.


Какие ошибки встречаются чаще всего

Неправильная муфта. Использование изделия другого диаметра или класса приводит к проблемам с посадкой и герметичностью.

Поврежденное уплотнительное кольцо. Даже небольшой порез способен стать причиной протечки.

Перекос труб. При угловом смещении давление распределяется по уплотнению неравномерно.

Удары по трубе. Асбестоцемент плохо переносит ударные нагрузки, поэтому монтаж с использованием молотка непосредственно по трубе недопустим.

Грязные поверхности. Песок и частицы грунта мешают правильной посадке уплотнения.

Укладка на камни. Точечные нагрузки могут вызвать трещину после засыпки траншеи.

Проверка только визуально. В длинной линии небольшой перекос может быть незаметен без измерительного контроля.

Применение самодельных соединений. Особенно опасно в трубопроводах, работающих под давлением.


Реальный пример: протечка из-за перекоса

На частном объекте асбестоцементную трубу соединяли с помощью штатной муфты, однако траншея имела неровное дно. Один конец трубы оказался примерно на несколько сантиметров выше второго.

Муфту удалось установить, и при первоначальной проверке заметной течи не было. После заполнения системы водой появилась небольшая протечка в районе стыка.

После демонтажа выяснилось, что уплотнительное кольцо прилегало неравномерно. Причиной оказался перекос труб, а не дефект самой муфты.

После исправления основания, повторного центрирования и правильной установки соединения проблема исчезла.


Реальный пример: поврежденное уплотнение

На другом объекте при монтаже использовали старое резиновое кольцо, которое хранилось вместе с другими деталями несколько лет. Внешне оно выглядело пригодным, однако потеряло эластичность.

После запуска системы соединение начало пропускать воду. Повторная установка нового уплотнительного кольца устранила проблему без замены самой трубы.

Этот пример показывает, что стоимость уплотнительного элемента несопоставимо меньше затрат на повторное вскрытие уже готовой траншеи. Поэтому экономить на состоянии уплотнений нецелесообразно.


Преимущества муфтового соединения

Герметичность. При правильном подборе элементов и монтаже муфта обеспечивает надежное соединение.

Отсутствие сварки. Для монтажа не требуется сварочное оборудование.

Ремонтопригодность. При необходимости поврежденный участок можно разобрать и заменить отдельный элемент.

Совместимость с подземной прокладкой. Муфтовая конструкция позволяет собирать длинные трубопроводы непосредственно в траншее.

Простота конструкции. Соединение состоит из относительно небольшого количества элементов и не требует сложной механической обработки трубы непосредственно на месте монтажа.


Недостатки муфтового соединения

Главный недостаток – необходимость использовать совместимые муфты и уплотнительные элементы. Нельзя произвольно заменять их деталями похожего размера.

Второй недостаток – требовательность к соосности. Асбестоцементная труба не обладает гибкостью, поэтому ошибки в положении элементов сложно компенсировать непосредственно в стыке.

Еще одна проблема – чувствительность к повреждению торцов. Скол или трещина в зоне соединения может ухудшить герметичность и снизить надежность трубопровода.


Как проверить соединение

После сборки безнапорного трубопровода проверяют правильность положения труб и отсутствие очевидных дефектов стыков. Если система должна быть герметичной, испытание выполняют в соответствии с требованиями проекта и назначением трубопровода.

Для напорной системы обязательна проверка под давлением согласно проектной документации и применимым требованиям. Рабочее давление не следует повышать резко, особенно если трубопровод только что смонтирован.

Если появляется течь, нельзя просто сильнее забивать муфту или пытаться дополнительно поджать соединение. Необходимо установить причину: перекос, повреждение кольца, неправильный размер муфты, дефект трубы или нарушение технологии монтажа.


Что делать при обнаружении трещины

Трещину на торце или корпусе трубы нельзя автоматически считать незначительным дефектом. В напорной системе поврежденный элемент необходимо оценивать особенно тщательно, поскольку внутреннее давление создает постоянную нагрузку.

Если дефект находится в зоне соединения и препятствует нормальной работе уплотнения, правильнее заменить поврежденную трубу или участок, чем пытаться скрыть дефект дополнительным слоем герметика.

Использование герметика поверх поврежденной трубы не превращает ее в исправное изделие и не восстанавливает расчетную прочность.


Главное правило надежного соединения

Надежное соединение асбестоцементных труб состоит не из одного действия, а из нескольких взаимосвязанных операций: правильного выбора муфты, проверки труб, подготовки основания, установки исправного уплотнения, точного центрирования и аккуратной засыпки.

Наиболее опасная ошибка – пытаться компенсировать неправильный монтаж дополнительным усилием. Асбестоцемент является жестким и достаточно хрупким материалом, поэтому чрезмерное воздействие при установке может привести к повреждению изделия.

Правильно соединять асбестоцементные трубы необходимо только совместимыми муфтами, а в напорных системах – муфтами соответствующего класса с предусмотренными уплотнительными кольцами. Основное внимание следует уделять состоянию торцов, соосности труб, правильной посадке уплотнения и равномерной опоре трубопровода. Именно эти факторы определяют герметичность и реальный срок службы соединения.

---
