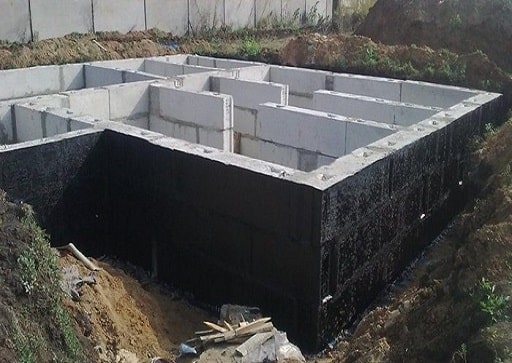

Как правильно укладывать фундаментные блоки ФБС
ФБС – это сплошные бетонные блоки. Стандарт также предусматривает ФБВ с вырезом и ФБП с пустотами, однако для обычного сборного ленточного фундамента чаще всего применяют именно ФБС. Типовые изделия имеют длину 2380, 1180 или 880 мм, ширину 300–600 мм и высоту 580 либо 280 мм в зависимости от типоразмера.
Правильная укладка начинается не с установки первого блока, а с подготовки основания и проверки проектной схемы. Если допустить ошибку на нижнем ряду, исправить ее последующими рядами практически невозможно без потери точности всей конструкции.
Что необходимо сделать до укладки ФБС
До начала монтажа должны быть выполнены земляные работы, подготовлено основание, определены отметки подошвы фундамента и выполнена разбивка осей. Необходимо также заранее подготовить место для работы крана и обеспечить безопасный подъезд транспорта.На строительной площадке должны находиться блоки именно тех типоразмеров, которые предусмотрены проектом. Нельзя начинать монтаж с произвольной комбинации ФБС, рассчитывая подобрать остальные элементы уже по месту.
Особенно важно заранее проверить расположение внутренних несущих стен. Их фундамент должен быть связан с наружным контуром правильной перевязкой, а не просто примыкать к нему отдельной полосой блоков.
Подготовка основания под фундаментные блоки
ФБС нельзя устанавливать непосредственно на рыхлый или невыравненный грунт. Основание должно иметь расчетную несущую способность и обеспечивать равномерную передачу нагрузки.В зависимости от проекта и характеристик грунта устраивают песчаную, щебеночную или бетонную подготовку. На слабых грунтах может потребоваться железобетонная фундаментная подушка, которая увеличивает площадь передачи нагрузки на основание.
Главная задача подготовки – не просто сделать дно траншеи ровным. Основание должно быть плотным, устойчивым и способным воспринимать нагрузку без недопустимых неравномерных осадок.
Если после дождя траншея заполнилась водой, нельзя просто засыпать образовавшуюся грязь песком и продолжать монтаж. Слабый переувлажненный слой необходимо удалить или привести основание в состояние, предусмотренное проектом.
Когда нужна фундаментная подушка
Фундаментные железобетонные подушки применяют, когда требуется увеличить площадь опирания и уменьшить давление на грунт. Особенно это актуально при значительных нагрузках или недостаточной несущей способности основания.Подушка должна быть установлена на подготовленное основание с соблюдением проектных отметок. ФБС затем монтируют на нее по заданной схеме.
Важно не путать железобетонную фундаментную подушку с обычным слоем песка. Песчаная подготовка выравнивает и стабилизирует основание, но не заменяет расчетный железобетонный элемент.
Как правильно разметить фундамент
Перед монтажом необходимо вынести на местность оси здания и определить положение каждой фундаментной стены. Контролируют наружные и внутренние размеры, диагонали и угловые точки.Первый ряд ФБС является наиболее ответственным. Именно он задает положение всей последующей стены. Поэтому перед установкой блока проверяют не только его положение относительно оси, но и высотную отметку.
Для контроля используют нивелир, лазерный уровень или другой геодезический инструмент. Обычная рулетка подходит для проверки расстояний, но не заменяет инструментальный контроль отметок.
Если первый ряд уложен с заметным отклонением, следующий ряд не должен использоваться для «исправления» геометрии за счет увеличения толщины шва. Такая практика приводит к неравномерному опиранию и нарушению проектной схемы.
С чего начинать укладку ФБС
Монтаж начинают с наиболее ответственных участков – обычно с углов и мест пересечения фундаментных стен. После установки угловых элементов между ними проверяют положение стены и продолжают заполнение прямых участков.Такой порядок позволяет контролировать геометрию всей конструкции. После каждого установленного ряда необходимо проверять положение блоков относительно осей и предыдущего ряда.
На практике сначала устанавливают блоки в углах, затем элементы в местах пересечения стен и только после этого заполняют промежуточные участки. Конкретная последовательность должна соответствовать монтажной схеме.
Как укладывать ФБС на раствор
Блоки устанавливают на растворный слой, толщина и состав которого должны соответствовать проекту и применяемой технологии. Раствор должен обеспечить равномерное опирание блока по всей предусмотренной площади.Недопустимо оставлять под блоком большие пустоты, подставлять отдельные куски кирпича или бетона для выравнивания либо компенсировать значительный перепад основания случайно увеличенным слоем раствора.
Если перепад отметок основания слишком большой, проблему необходимо устранить на уровне подготовки основания, а не пытаться скрыть ее растворным швом.
Как правильно формировать вертикальные швы
Вертикальные швы между соседними блоками должны быть заполнены раствором. Нельзя оставлять большие незаполненные полости, рассчитывая, что они не повлияют на работу конструкции.Особое значение имеет перевязка. Вертикальные швы соседних рядов не должны располагаться непрерывной линией друг над другом. Верхний блок должен опираться на нижний с необходимым смещением, предусмотренным конструктивной схемой.
Перевязка превращает отдельные бетонные элементы в более связную стеновую конструкцию. Ее схема должна учитывать размеры блоков, толщину стены, расположение внутренних стен и нагрузки.
Минимальная величина перевязки
Величина смещения блоков определяется проектом и конструктивными требованиями. Нельзя просто установить следующий ряд точно над предыдущим, если это приводит к совпадению вертикальных швов.На практике при проектировании стремятся обеспечить достаточную перевязку блоков, особенно в углах и местах пересечения стен. Если стандартные типоразмеры не позволяют выполнить требуемую схему, используют короткие блоки или предусмотренные проектом монолитные участки.
Самостоятельно пилить или вырубать часть ФБС для получения необходимого размера не следует. Блок является заводским конструктивным элементом, и его изменение может повлиять на работу конструкции.
Как выполнять углы из ФБС
Угол – один из наиболее ответственных участков сборного фундамента. Блоки должны быть уложены с правильной перевязкой, чтобы стены работали совместно.Нельзя просто поставить длинные ФБС двух стен вплотную друг к другу, оставив одинаковые вертикальные швы на всех рядах. Такая схема не обеспечивает необходимой перевязки.
Для формирования углов используют блоки различной длины в соответствии с раскладкой. В отдельных случаях проект предусматривает монолитное армированное соединение.
После формирования каждого угла проверяют его положение по двум координатам и контролируют диагонали здания.
Как соединять наружные и внутренние стены
Внутренняя несущая стена должна быть конструктивно связана с наружной частью фундамента. Просто поставить блоки внутренней стены вплотную к наружной недостаточно, если проектом предусмотрена совместная работа конструкций.Вариант соединения зависит от конструктивной схемы. Используется перевязка блоков, а в некоторых случаях предусматриваются монолитные участки или другие конструктивные решения.
Особенно важно заранее учитывать расположение внутренних стен. Если вспомнить о них после монтажа наружного контура, получить правильную перевязку будет значительно сложнее.
Как использовать ФБС разной длины
Стандартные блоки различной длины позволяют адаптировать фундамент к геометрии здания. Длинные ФБС рационально использовать на прямых участках, а более короткие – в местах примыкания, возле углов и на участках, где длина стены не позволяет установить целый блок.Например, ФБС длиной 2380 мм удобны для длинных прямых участков. Блоки длиной 1180 и 880 мм позволяют сформировать необходимую раскладку без чрезмерного количества незаполненных участков. Типовые размеры ФБС установлены стандартом.
Количество блоков каждого типоразмера желательно определить до начала монтажа. Это уменьшает количество вынужденных замен и переделок.
Как устанавливать блок краном
Большинство ФБС имеют значительную массу, поэтому монтаж выполняют с помощью крана или другой подходящей грузоподъемной техники. Например, справочная масса ФБС 24.4.6-Т составляет около 1,30 т, а ФБС 24.6.6-Т – около 1,96 т.Перед подъемом проверяют состояние монтажных петель и грузозахватных приспособлений. Зацепление выполняют только предусмотренным способом.
Рабочие не должны находиться под поднятым блоком. При подаче элемента в траншею монтажники должны находиться в безопасной зоне и направлять блок только после его опускания до допустимого уровня.
Нельзя использовать поврежденные монтажные петли, случайные стальные тросы или самодельные приспособления неизвестной грузоподъемности.
Почему нельзя тянуть блок по грунту
Перемещение ФБС волоком по основанию может повредить его грани, нарушить подготовленный слой и создать дополнительные дефекты. Кроме того, такой способ не обеспечивает необходимого контроля положения элемента.Правильнее подать блок краном непосредственно в проектное положение. После установки его положение корректируют монтажным инструментом без ударов, способных повредить бетон или нарушить основание.
Контроль каждого ряда
После укладки ряда проверяют его горизонтальность, положение относительно осей и соответствие проектной геометрии. Контролировать только первый и последний ряд недостаточно.Особое внимание уделяют углам, пересечениям стен и местам изменения толщины фундамента. Ошибка, незаметная на одном блоке, может увеличиваться от ряда к ряду.
Если отклонение обнаружено сразу, его значительно проще устранить. После установки нескольких следующих рядов исправление становится сложнее и дороже.
Как укладывать верхний ряд ФБС
Верхний ряд должен сформировать проектную отметку и обеспечить правильное опирание последующей конструкции. Перед его монтажом проверяют высоту всей фундаментной стены.Если необходимо компенсировать небольшую разницу отметок, применяемое решение должно быть предусмотрено проектом. Нельзя произвольно заменять конструктивные элементы толстым слоем раствора.
Для монолитного ростверка, железобетонного пояса или другой конструкции верхняя часть ФБС должна быть подготовлена именно в соответствии с предусмотренной схемой.
Нужен ли армопояс поверх ФБС
Универсального ответа «да» или «нет» нет. Необходимость монолитного железобетонного пояса определяется конструкцией здания, нагрузками и проектным решением.В некоторых фундаментах ФБС непосредственно воспринимают нагрузку от стен через предусмотренную конструкцию опирания. В других случаях поверх сборной стены устраивают монолитный железобетонный пояс для выравнивания нагрузки, повышения пространственной жесткости или формирования основания под последующие конструкции.
Армопояс нельзя добавлять или исключать только по совету из интернета. Его параметры определяются расчетом.
Как проходить коммуникации через фундамент
Места ввода канализации, водопровода, электрических коммуникаций и других инженерных систем необходимо предусмотреть до монтажа.Особенно важно не пытаться после установки блоков произвольно пробивать в них крупные отверстия. ФБВ как раз предназначены, в частности, для специальных участков, связанных с перемычками и пропуском коммуникаций под перекрытиями подвалов и технических подполий.
Для подземных вводов используют предусмотренные проектом гильзы и узлы герметизации. Отверстие должно оставаться совместимым с гидроизоляцией и конструкцией фундамента.
Как выполнять гидроизоляцию после монтажа
После завершения монтажа поверхность ФБС подготавливают под гидроизоляционную систему. Перед нанесением материала удаляют загрязнения, проверяют состояние швов и устраняют предусмотренные технологией дефекты.Вертикальная гидроизоляция защищает фундамент от воздействия грунтовой влаги. При наличии подвала или высокого уровня грунтовых вод требования к системе защиты значительно возрастают.
Необходимо учитывать не только сам гидроизоляционный материал, но и защиту его от механического повреждения при обратной засыпке. Камни и строительный мусор могут прорвать тонкий гидроизоляционный слой.
В зависимости от условий применяют обмазочные, рулонные, проникающие и комбинированные системы. Конкретный состав определяется условиями эксплуатации.
Горизонтальная гидроизоляция ФБС
Между фундаментом и стенами здания необходимо предусмотреть горизонтальную отсечную гидроизоляцию в соответствии с проектом. Ее задача – препятствовать капиллярному перемещению влаги из фундамента в стеновые материалы.Особенно важна такая защита для газобетона, керамического и силикатного кирпича, а также других материалов, чувствительных к длительному увлажнению.
Нельзя считать вертикальную гидроизоляцию заменой горизонтальной. Это разные элементы системы защиты.
Нужно ли утеплять ФБС
Необходимость утепления зависит от конструкции здания, глубины заложения, наличия подвала и требований к тепловой защите. Сам ФБС не является полноценным теплоизоляционным материалом.Для отапливаемого подвала утепление наружной стены фундамента позволяет уменьшить теплопотери и снизить риск промерзания конструкции. Материал утепления должен быть совместим с системой гидроизоляции и условиями контакта с грунтом.
Утеплитель нельзя устанавливать так, чтобы он препятствовал нормальному отводу воды или повреждал гидроизоляционный слой.
Обратная засыпка после монтажа
Не следует сразу засыпать фундамент грунтом, не проверив геометрию, состояние швов, гидроизоляцию и предусмотренные проектом узлы.После завершения скрытых работ фиксируют фактическое положение конструкции и только затем выполняют обратную засыпку.
Грунт засыпают слоями с учетом требований проекта и уплотняют подходящим способом. Слишком агрессивное уплотнение непосредственно возле гидроизоляции может ее повредить.
Если предусмотрен дренаж, его необходимо выполнить до засыпки котлована. Иначе после завершения работ доступ к дренажной системе будет ограничен.
Преимущества правильной укладки ФБС
Основное преимущество сборного фундамента – высокая скорость строительства. Заводские блоки позволяют быстро сформировать стены фундамента или подвала при наличии готового основания и организованного монтажа.Второе преимущество – стабильные геометрические параметры заводских изделий. При правильной разбивке это облегчает контроль конструкции.
Третье – отсутствие необходимости собирать сложную опалубку для каждого участка стены. Это сокращает объем мокрых процессов непосредственно на строительной площадке.
Четвертое – возможность использовать разные типоразмеры ФБС и адаптировать раскладку к геометрии здания.
Однако эти преимущества реализуются только при правильном проектировании. Сам по себе заводской блок не компенсирует ошибки в основании или монтаже.
Недостатки сборного фундамента из ФБС
Главный недостаток – наличие большого количества горизонтальных и вертикальных швов. Они требуют правильного заполнения и дополнительной защиты от влаги.Второй недостаток – необходимость крана и организации безопасного монтажа. Масса отдельных блоков может достигать нескольких тонн. Например, крупный ФБС 24.6.6-Т имеет справочную массу около 1,96 т.
Третий – ограниченная свобода геометрии. Монолитную конструкцию проще адаптировать к сложной форме здания, тогда как ФБС приходится компоновать из стандартных элементов.
Четвертый – чувствительность сборной конструкции к неравномерным осадкам основания. Если грунт под разными участками фундамента деформируется по-разному, в стенах могут возникнуть значительные напряжения.
Реальный пример: блоки уложили на неподготовленный грунт
При строительстве небольшого дома после выемки грунта рабочие обнаружили плотное дно траншеи и решили сразу установить ФБС. На первый взгляд основание выглядело надежным.Однако часть траншеи проходила по слою, нарушенному строительной техникой. После нескольких сезонов один участок основания осел сильнее другого. В стенах появились трещины.
Проблема была не в прочности ФБС. Причиной стала неоднородная подготовка основания. Даже блок с высокими прочностными характеристиками не способен устранить неравномерную осадку грунта.
Реальный пример: неправильная перевязка блоков
На другом объекте рабочие старались максимально быстро собрать фундамент и установили все длинные ФБС таким образом, чтобы вертикальные швы разных рядов практически совпадали.С точки зрения скорости монтажа решение было удобным, но конструктивно раскладка оказалась неправильной. При дальнейшем устройстве внутренних стен пришлось переделывать отдельные участки и выполнять дополнительные монолитные соединения.
Правильная раскладка блоков должна разрабатываться заранее. Экономия нескольких часов на проектировании легко превращается в дополнительные дни работ на объекте.
Реальный пример: слишком толстый растворный шов
При монтаже первого ряда на одном участке обнаружился перепад основания. Вместо исправления подготовки рабочие увеличили толщину раствора под несколькими блоками.В результате нижний ряд получил неодинаковую высоту, а последующие ряды пришлось дополнительно корректировать. В итоге вместо одного исправления основания возникла цепочка геометрических отклонений.
Растворный шов предназначен для нормального опирания и соединения элементов, а не для компенсации серьезных ошибок в отметках основания.
Реальный пример: гидроизоляцию повредили при засыпке
После монтажа ФБС наружную поверхность покрыли гидроизоляционным материалом. Затем котлован быстро засыпали грунтом, содержащим крупные камни и строительный мусор.При обратной засыпке острые фрагменты повредили изоляционный слой. После осенних дождей в подвале появились влажные пятна.
Чтобы устранить проблему, пришлось снова раскрывать фундамент. Поэтому после устройства гидроизоляции необходимо предусматривать ее защиту до начала обратной засыпки.
Типичные ошибки при укладке ФБС
Укладка на неподготовленное основание. Это одна из наиболее опасных ошибок, поскольку проблемы могут проявиться уже после строительства дома.Отсутствие разбивки. Блоки начинают устанавливать «по месту», что приводит к накоплению ошибок в размерах.
Совпадение вертикальных швов. Неправильная перевязка снижает эффективность сборной схемы.
Незаполненные швы. Пустоты между блоками ухудшают работу конструкции и создают дополнительные пути для проникновения влаги.
Самовольная вырубка блоков. Изменение заводского изделия без конструктивного решения может ослабить элемент.
Отсутствие контроля высоты. Небольшая ошибка первого ряда может увеличиваться с каждым последующим рядом.
Монтаж без учета коммуникаций. Позднее устройство отверстий усложняет работу и может повредить конструкцию.
Экономия на гидроизоляции. Ремонт подземной части после обратной засыпки значительно сложнее первоначального выполнения работ.
Что проверить после завершения монтажа
После укладки необходимо проверить соответствие фактической конструкции проекту. Контролируют положение наружных и внутренних стен, отметки верха, размеры здания, перевязку блоков и состояние швов.Отдельно проверяют места ввода коммуникаций, углы, пересечения стен и участки, где предусмотрены монолитные элементы.
До обратной засыпки должна быть проверена гидроизоляция и выполнены все скрытые работы, которые после засыпки станут недоступными.
Такой контроль значительно дешевле исправления ошибки после возведения стен дома.
Можно ли укладывать ФБС самостоятельно
Теоретически монтаж небольшой конструкции можно организовать силами частной строительной бригады, но самостоятельная работа не означает ручную установку блоков. Масса ФБС требует соответствующей техники, грузозахватных приспособлений и соблюдения правил безопасности.Главная сложность заключается не столько в опускании блока краном, сколько в точной геодезической выверке, правильной раскладке и обеспечении проектной перевязки.
Для жилого дома рациональнее поручить расчет и ответственную часть монтажа специалистам, особенно если фундамент имеет подвал, сложную конфигурацию или строится на проблемном грунте.
Итог
Правильная укладка ФБС – это последовательная система работ: подготовка и проверка грунта, устройство основания, разбивка осей, установка угловых и пересекающихся участков, монтаж промежуточных блоков, контроль каждого ряда, правильная перевязка, устройство предусмотренных проектом монолитных элементов, гидроизоляция и только после этого обратная засыпка.Основная ошибка – воспринимать ФБС как обычные бетонные элементы, которые можно просто поставить в траншею один на другой. На самом деле сборный фундамент является расчетной конструкцией, где каждый блок работает совместно с соседними элементами и основанием.
Особенно важны первый ряд, углы, пересечения стен и подготовка основания. Если эти участки выполнены правильно, дальнейший монтаж становится значительно проще. Если же допущена ошибка в начале, последующие ряды обычно лишь скрывают ее, но не устраняют.
Главное правило – сначала проект и подготовка основания, затем точная раскладка и только после этого монтаж ФБС. Такой подход позволяет реализовать основные преимущества сборного фундамента – скорость, точность и технологичность – без ущерба для надежности здания.
Автор: Виктор Ткаченко – строитель, прораб
Виктор Ткаченко – строитель и прораб с многолетним практическим опытом в сфере строительства и отделочных работ. Специализируется на организации строительных процессов, контроле качества выполнения работ, подборе строительных материалов и техническом сопровождении объектов на всех этапах реализации. За годы работы приобрёл глубокое понимание технологий строительства, требований строительных норм и особенностей выполнения как частных, так и коммерческих проектов. Виктор эффективно координирует работу строительных бригад, контролирует соблюдение сроков и помогает находить оптимальные технические решения для строительства, реконструкции и ремонта объектов различной сложности.
