Как правильно укладывать плиты перекрытия

Железобетонные плиты перекрытия позволяют быстро сформировать прочное междуэтажное или чердачное перекрытие без длительного набора прочности, характерного для монолитного бетона. Но скорость монтажа не означает простоту работ. Плита работает как несущий элемент, поэтому ошибки в выборе изделия, подготовке опор, строповке, установке и анкеровке непосредственно влияют на безопасность всего здания.

Правильная укладка начинается не с крана, а с проверки проекта и готовности здания. До монтажа необходимо убедиться в соответствии размеров плит проекту, проверить отметки и площадки опирания, очистить опорные поверхности и выполнить разметку. Именно такая последовательность предусмотрена технологическими требованиями к монтажу сборных плит.


Какие плиты используют для перекрытий

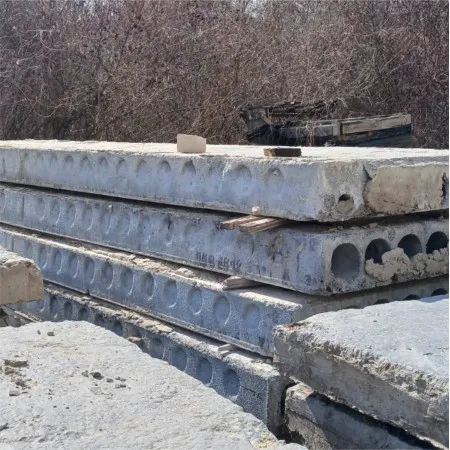

В частном строительстве чаще всего применяют многопустотные железобетонные плиты. Продольные пустоты уменьшают собственную массу изделия и одновременно сохраняют необходимую несущую способность. Конкретная марка плиты подбирается по пролету, расчетной нагрузке, условиям опирания и проектному решению.


Тип плит	Основное применение	Преимущества	Недостатки
Многопустотные	Межэтажные и чердачные перекрытия	Меньшая масса, хорошая несущая способность, стандартизированные размеры	Требуют правильного опирания и заделки торцов
Полнотелые	Участки с повышенными нагрузками, специальные конструкции	Высокая жесткость, отсутствие пустот	Большая масса
Ребристые	Промышленные и специальные здания	Высокая эффективность при определенных пролетах	Сложнее использовать в обычном частном доме

Что необходимо проверить до монтажа

До приезда крана необходимо полностью подготовить объект. Плиты должны соответствовать проектной спецификации по длине, ширине, толщине, расчетной нагрузке и схеме опирания.

Опорные стены или балки проверяют по отметкам. Недопустимо компенсировать существенный перепад высот случайными кусками кирпича, древесины или металлического лома. В нормативных требованиях отдельно указывается необходимость проверки отметок и площадок опирания до начала монтажных работ.

Также проверяют геометрию стен. Если одна опорная поверхность значительно выше другой, плиту нельзя просто «посадить» на раствор с очень толстым слоем. Причину перепада необходимо устранить предусмотренным проектом способом.

Опорные поверхности очищают от мусора, раствора, снега, льда и других загрязнений. Разметка должна показывать проектное положение каждой плиты.

Каким должно быть опирание плиты

Опирание – один из наиболее важных параметров монтажа. Плита должна передавать нагрузку на несущую конструкцию через предусмотренную проектом площадь, а не опираться случайным участком торца.

Для распространенных многопустотных плит длиной около 6 м в технологических требованиях приведены минимальные значения: при опирании на железобетонные конструкции – 80 мм, на кирпичную кладку – 120 мм, на стальные конструкции – 70 мм. Однако конкретное значение для объекта необходимо принимать по проекту и документации на плиту.

Это означает, что правило «любую плиту нужно заводить на стену на 120 мм» нельзя считать универсальным. Глубина опирания зависит от типа плиты, материала опоры и конструктивного решения.


Почему нельзя делать слишком маленькое опирание

При недостаточной длине опирания уменьшается площадь передачи нагрузки на стену. Кроме того, повышается чувствительность конструкции к монтажным отклонениям и возможному смещению плиты.

Например, если проект предусматривает опирание 120 мм, а фактически плита заходит на стену только на 50–60 мм, увеличивать нагрузку на перекрытие или компенсировать проблему толстым слоем раствора нельзя. Такое решение требует исправления монтажного положения или конструктивного решения.

Особенно опасна ситуация, когда край плиты визуально лежит на стене, но фактическая длина опирания с одной стороны существенно меньше, чем с другой.

Почему чрезмерное опирание тоже нежелательно

Распространенная ошибка – считать, что чем глубже завести плиту в стену, тем надежнее будет конструкция. Это не всегда так.

Плита проектируется для определенной схемы передачи усилий. Чрезмерное защемление может изменить характер ее работы и создать дополнительные напряжения в зоне опирания. Поэтому глубину опирания не следует увеличивать произвольно.

Если существующие размеры стены не позволяют обеспечить предусмотренное проектом опирание, проблему решают изменением узла, а не простым заглублением плиты.

Растворная постель под плитой

В зависимости от конструктивного решения плиты могут укладываться на подготовленную растворную постель. Ее задача – обеспечить равномерный контакт между опорной поверхностью и плитой и компенсировать небольшие неровности.

Для многопустотных плит при укладке на раствор в технологических требованиях указывается толщина слоя не более 20 мм. Делать слой значительно толще только ради выравнивания стены неправильно.

Если перепад слишком большой, сначала исправляют опорную поверхность. Толстый слой раствора под тяжелой железобетонной плитой может дать неравномерную осадку и ухудшить работу узла.


Как правильно установить плиту краном

Монтаж выполняют краном соответствующей грузоподъемности и с исправной грузозахватной оснасткой. Выбор крана зависит не только от массы плиты, но и от вылета стрелы, расстояния до места установки и условий площадки.

Последовательность выглядит следующим образом:
1. Плиту стропуют предусмотренным способом.
2. Проверяют надежность захвата.
3. Плавно поднимают изделие.
4. Перемещают плиту к месту установки.
5. Подводят ее к проектному положению.
6. Опускают на подготовленные опоры.
7. Проверяют положение и глубину опирания.
8. При необходимости корректируют положение.
9. После окончательной установки выполняют предусмотренное проектом закрепление.

При монтаже нельзя находиться под поднятой плитой. Рабочие должны действовать по установленной схеме сигналов и находиться вне опасной зоны перемещения груза.

Как выравнивать плиты

Положение плиты проверяют сразу после установки. Контролируют ее отметку, горизонтальность, положение относительно соседних элементов и глубину опирания.

Если плита установлена неправильно, корректировать ее положение следует до снятия стропов и завершения монтажных операций, соблюдая безопасную технологию. Нельзя пытаться сдвигать тяжелую плиту случайными ударами кувалды или прикладывать чрезмерное усилие монтажным ломом.

При значительном отклонении плиту поднимают и исправляют основание или положение опорной постели. Такой подход безопаснее, чем попытка компенсировать ошибку уже установленного элемента.

Как укладывать несколько плит рядом

Монтаж начинают с первой плиты, положение которой определяет дальнейшую геометрию перекрытия. Последующие элементы устанавливают рядом с уже смонтированными, контролируя ширину швов и положение по разметке.

Важна не только глубина опирания каждой плиты, но и равномерность расположения элементов. Плиты не должны образовывать заметные перепады по нижней поверхности.

Если одна плита расположена значительно выше соседней, нельзя автоматически считать проблему декоративной. Перепад может указывать на различия в отметках опор, толщине растворной постели или неправильное положение элемента.

Что делать со швами между плитами

После монтажа между соседними плитами остаются продольные швы. Их нельзя оставлять открытыми. После проверки положения элементов швы заделывают предусмотренным проектом составом.

Правильно выполненное замоноличивание повышает пространственную совместную работу перекрытия и закрывает промежутки между плитами. Перед заполнением швы очищают от мусора и при необходимости подготавливают в соответствии с технологией используемого материала.

На практике именно плохая заделка швов часто становится причиной появления трещин и продувания перекрытия.

Анкеровка плит перекрытия

После установки плиты необходимо выполнить предусмотренное проектом закрепление. Для сборных перекрытий могут применяться анкеровочные связи, сварка закладных деталей и другие конструктивные решения.

Анкеровка необходима не для того, чтобы просто «не дать плитам упасть». Она обеспечивает связь сборных элементов между собой и с несущими конструкциями здания, повышая пространственную устойчивость перекрытия.

Количество, диаметр, расположение анкеров и способ их соединения нельзя выбирать произвольно. Эти параметры должны соответствовать проекту и конструктивной схеме здания.

Нужно ли заделывать пустоты в торцах

У многопустотных плит торцевые отверстия могут быть открыты. Их заделка выполняется в соответствии с проектным решением и технологией конкретного изделия.

Заделка торцов необходима для защиты пустот от проникновения влаги, уменьшения продувания и правильного формирования опорной зоны. При этом нельзя бездумно заполнять пустоты тяжелым бетоном по всей длине плиты – это увеличивает массу и может изменить предусмотренную конструкцией работу элемента.

Особенно важно защищать пустоты от попадания воды при хранении и транспортировке. В холодный период замерзшая внутри плиты вода способна привести к повреждениям бетона.

Как укладывать плиты на кирпичную стену

Перед монтажом верхняя часть кирпичной стены должна иметь предусмотренную проектом геометрию и прочность. Опорная поверхность очищается и подготавливается под монтаж.

Плиты устанавливают с заданной глубиной опирания, контролируя, чтобы нагрузка передавалась на несущую часть стены. Нельзя допускать ситуации, когда край плиты опирается преимущественно на тонкий облицовочный слой или участок стены, который не рассчитан на такую нагрузку.

Для кирпичной кладки особенно важно равномерное распределение нагрузки. Если верх стены выполнен с перепадами, их необходимо устранить до установки плит.

Как укладывать плиты на газобетон

Газобетон нельзя рассматривать как обычную кирпичную кладку. Несмотря на достаточную прочность современных блоков, прямое опирание тяжелых железобетонных плит требует конструктивного решения, учитывающего прочность и локальное давление.

На практике для газобетонных стен часто предусматривают монолитный железобетонный армопояс. Он распределяет нагрузку от плит по стене и одновременно связывает конструкцию здания.

Укладывать тяжелую плиту непосредственно на газобетонный блок без предусмотренного проектом решения опасно. Проблема заключается не только в общей прочности стены, но и в локальной концентрации нагрузки под краем плиты.

Как укладывать плиты на монолитный или сборный железобетон

При опирании на железобетонные конструкции необходимо обеспечить проектную отметку и достаточную площадь контакта. Опорная поверхность должна быть ровной и подготовленной.

В отличие от кладки, железобетонная балка или ригель обладает высокой несущей способностью, но это не отменяет требований к глубине опирания. Для распространенных плит длиной около 6 м технологические требования предусматривают не менее 80 мм при опирании на железобетонные конструкции, если проектом не установлено другое значение.

После монтажа выполняют предусмотренные проектом сварные соединения или другие способы закрепления, затем замоноличивают необходимые участки.

Монтаж плит «с колес»

При ограниченной площади строительной площадки плиты иногда монтируют непосредственно с транспортного средства. Такой способ позволяет не создавать дополнительную площадку для складирования, но требует точной организации доставки и работы крана.

Плита должна прибыть тогда, когда объект готов к ее установке. Если машина приехала раньше, возникает необходимость временного складирования. Если позже – простаивает кран и рабочая бригада.

При монтаже «с колес» особенно важно заранее проверить маркировку изделий и последовательность их установки.

Правильное складирование плит

Если плиты нельзя установить сразу, их складируют на подготовленной площадке. Основание должно быть ровным и способным выдержать массу штабеля.

Между плитами используют прокладки, расположенные в местах, предусмотренных правилами хранения конкретных изделий. Нельзя допускать перекоса штабеля или размещать тяжелые элементы на слабом грунте.

Пустотные плиты необходимо защищать от попадания воды внутрь пустот. Особенно критично это зимой: замерзание воды внутри конструкции может привести к разрушению бетона.

Преимущества плит перекрытия

Главное достоинство сборных плит – высокая скорость монтажа. Перекрытие можно сформировать значительно быстрее, чем монолитную железобетонную конструкцию, для которой требуется установка опалубки, армирование, бетонирование и последующее выдерживание бетона.

Второе преимущество – заводское качество. Плита изготавливается в контролируемых условиях с заданными характеристиками бетона и армирования.

Третье – предсказуемость размеров. Стандартные изделия позволяют заранее проектировать стены, проемы и расположение опор.

Четвертое – отсутствие необходимости в сплошной опалубке перекрытия. Это сокращает объем временных конструкций на строительной площадке.

Пятое – высокая долговечность при правильном проектировании, монтаже и эксплуатации.

Недостатки плит перекрытия

Основной недостаток – большая масса. Для монтажа необходим кран соответствующей грузоподъемности, а подъезд техники к зданию должен быть возможен.

Второй недостаток – ограниченная возможность изменения геометрии. Нельзя произвольно вырезать отверстия, уменьшать ширину или нарушать расположение пустот. Любое вмешательство может повредить рабочую арматуру и существенно снизить несущую способность.

Третий недостаток – необходимость точного проектирования. Размер плит должен соответствовать пролету и схеме опирания.

Четвертый – необходимость правильной заделки швов, анкеровки и других соединений.

Пятый – зависимость от транспортной и подъемной техники. На небольшом участке монтаж может оказаться сложнее, чем устройство монолитного перекрытия.

Реальный пример: ошибка с длиной плиты

При строительстве дома заказчик выбирает плиту исключительно по ширине пролета между стенами. Однако учитывается не только расстояние между внутренними гранями стен, но и необходимая длина опирания с обеих сторон.

Если расстояние между опорами составляет 5,8 м, плита длиной ровно 5,8 м не подходит: ей нечем опираться на стены. Необходимая длина определяется с учетом проектного опирания и конкретного типа изделия.

Попытка решить проблему минимальным заведением плиты на стену является серьезной ошибкой. Сначала выбирают изделие по проекту, а уже затем организуют его монтаж.

Реальный пример: толстый слой раствора

На объекте верх кирпичной стены оказался ниже проектной отметки. Вместо исправления стены рабочие решили уложить под плиту толстый слой раствора.

Такое решение может привести к неравномерному распределению давления, усадке раствора и изменению отметки перекрытия. Технологические требования ограничивают толщину растворной постели под многопустотными плитами, а применение подкладок для выравнивания отметок должно быть согласовано с проектным решением.

Правильный подход – заранее проверить отметки стен и устранить перепады до начала монтажа.

Реальный пример: почему нельзя сверлить плиту где угодно

После монтажа перекрытия необходимо провести канализацию, вентиляцию или электрику. Рабочий видит пустоту в плите и решает сделать отверстие в удобном месте.

Проблема заключается в том, что рядом могут проходить элементы армирования. Сверление или вырезание отверстия без проверки конструкции способно повредить рабочую арматуру.

Особенно опасны большие отверстия и любые работы в зоне опирания. Проходы коммуникаций необходимо предусматривать заранее либо выполнять по согласованному конструктивному решению.

Что нельзя делать при монтаже плит

Нельзя поднимать плиту неисправными или неподходящими грузозахватными приспособлениями.

Нельзя находиться под поднятым грузом или допускать нахождение людей в опасной зоне.

Нельзя устанавливать плиту на загрязненную или неподготовленную опорную поверхность.

Нельзя компенсировать серьезные перепады высоты чрезмерно толстым слоем раствора.

Нельзя уменьшать проектную глубину опирания.

Нельзя самостоятельно вырезать отверстия, штробить или разрушать участки плиты без проверки конструктивного решения.

Нельзя оставлять монтажные соединения и швы незаделанными, если проектом предусмотрено их замоноличивание или сварка.

Контроль после укладки

После установки всех плит проверяют соответствие фактического перекрытия проектному положению. Контролируют глубину опирания, отметки, взаимное положение элементов, состояние швов и выполнение предусмотренных соединений.

Особое внимание уделяют местам, где плита опирается на стены, балки или ригели. Не должно быть видимых участков неравномерного контакта, повреждений бетона и незапланированных зазоров.

После выполнения сварных соединений контролируют их качество. Далее выполняют замоноличивание швов и других предусмотренных проектом участков.

Как правильно укладывать плиты перекрытия: последовательность

Правильная технология выглядит так: сначала проверяют проект и маркировку изделий, затем подготавливают опоры, контролируют их отметки, выполняют разметку, организуют безопасную работу крана и стропальщиков, после чего устанавливают плиты в проектное положение.

После установки каждой плиты контролируют глубину опирания и положение относительно соседних элементов. Затем выполняют предусмотренные проектом анкеровочные и сварные соединения, заделывают швы и необходимые участки конструкции.

Главный принцип монтажа – не пытаться исправлять конструктивные ошибки непосредственно во время укладки. Размеры опирания, тип плит, расположение несущих стен, армопоясов, балок и соединений должны быть определены заранее.

Плиты перекрытия являются надежным и долговечным решением, но только при правильном подборе и монтаже. Самые опасные ошибки возникают не из-за самой плиты, а из-за неправильного опирания, нарушения проектной схемы, повреждения арматуры, недостаточной анкеровки или попыток компенсировать ошибки строительства подручными материалами. Поэтому качественное перекрытие начинается с проекта, точной геометрии опор и профессионально организованного монтажа.

---
