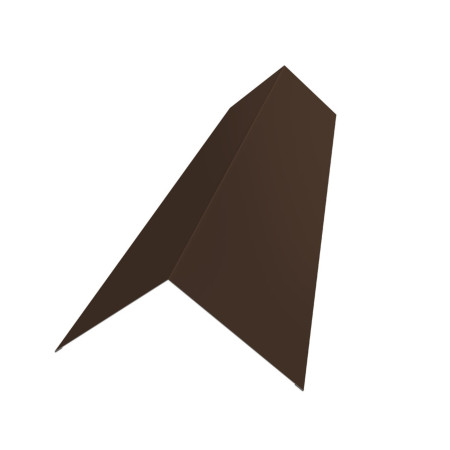

Как правильно установить коньковую планку на крышу
Особенно важно правильно установить коньковую планку на крыше из металлочерепицы или профнастила. В этих конструкциях конек нельзя просто уложить поверх листов и герметично закрыть весь зазор. Надежный узел должен одновременно защищать от атмосферных осадков и обеспечивать выход теплого влажного воздуха из подкровельного пространства.
Для чего нужна коньковая планка
Коньковая планка устанавливается в месте соединения двух скатов. Она закрывает верхний вентиляционный зазор, защищает его от прямого попадания осадков и формирует внешний контур кровли.Правильно выполненный коньковый узел должен обеспечивать четыре условия: защиту от воды и снега, свободный выход воздуха, надежное крепление и возможность температурного расширения металлических элементов.
По конструкции коньковые планки бывают плоскими, угловыми и полукруглыми. Для круглого конька могут использоваться торцевые заглушки. Выбор планки зависит от типа кровельного покрытия, его профиля, уклона скатов и конструкции самого конька.
Что необходимо подготовить перед монтажом
Перед установкой коньковой планки необходимо проверить геометрию скатов, положение верхней обрешетки, состояние кровельного покрытия и наличие вентиляционного канала.Понадобятся коньковая планка, подходящий коньковый крепеж, уплотнитель или вентиляционная лента, шуруповерт, кровельные саморезы с уплотнительной шайбой и инструмент для подрезки металлических элементов.
Если используется фигурный уплотнитель, он должен соответствовать профилю металлочерепицы или профнастила. Универсальный вентиляционный уплотнитель должен пропускать воздух и одновременно препятствовать проникновению осадков, насекомых и крупного мусора.
Как правильно установить коньковую планку
1. Проверить вентиляционный зазор
До монтажа конька необходимо убедиться, что воздух может подниматься от карниза к верхней части кровли. Для утепленной крыши это особенно важно: перекрывать вентиляционный канал сплошным герметичным материалом нельзя.Коньковый узел должен обеспечивать выход воздуха через предусмотренный вентиляционный зазор. Если кровельный пирог изначально выполнен без рабочего вентиляционного канала, установка одной только коньковой планки проблему не решит.
2. Установить коньковый уплотнитель
Между кровельным покрытием и коньковой планкой устанавливают профилированный уплотнитель либо специальную вентиляционную коньковую ленту.Фигурный уплотнитель повторяет форму профиля листа. При его использовании необходимо убедиться, что предусмотренные вентиляционные отверстия не перекрыты.
Вентиляционная лента удобна для сложных профилей, поскольку адаптируется к рельефу кровельного материала и одновременно закрывает узел от задувания осадков.
Главная ошибка – полностью закрыть пространство под коньком монтажной пеной, сплошным герметиком или другим материалом, который блокирует движение воздуха.
3. Правильно уложить коньковую планку
Планку прикладывают к месту соединения скатов и выравнивают относительно оси конька. Она должна равномерно перекрывать кровельные листы с обеих сторон.Если используется несколько элементов, их соединяют с нахлестом. Для многих металлических кровельных систем практическим ориентиром является нахлест около 100 мм, однако конкретный размер необходимо сверять с профилем и инструкцией производителя.
На крышах с повышенной снеговой или ветровой нагрузкой особое внимание уделяют направлению нахлестов: верхний элемент должен перекрывать нижний так, чтобы вода не попадала в соединение.
4. Закрепить коньковую планку
Коньковую планку закрепляют специальными кровельными саморезами с уплотнительной шайбой. Для металлочерепицы крепление обычно выполняется в верхний гребень профиля, где саморез проходит через планку и кровельный лист в предусмотренную опорную конструкцию.Распространенный вариант для профилированных кровельных материалов – крепление через одну волну. Но окончательный шаг зависит от конкретной системы, ветровой нагрузки, профиля и расположения опор.
Саморез необходимо затягивать без чрезмерного усилия. Слишком сильная затяжка деформирует металлическую планку и повреждает уплотнительную шайбу. Слабая затяжка, наоборот, создает риск вибрации и проникновения воды через отверстие.
5. Учитывать температурное расширение металла
Металлические элементы кровли изменяют размеры при нагревании и охлаждении. Поэтому коньковые планки нельзя жестко связывать между собой так, чтобы полностью исключить их температурное перемещение.Особенно это важно в месте нахлеста. Если соседние планки дополнительно скрепить между собой большим количеством крепежа, при температурных деформациях на поверхности могут появиться волны и напряжения.
Как крепить конек на металлочерепицу
При монтаже конька на металлочерепицу планку устанавливают поверх подготовленного вентиляционного элемента. Крепление выполняют в верхнюю часть профиля, используя кровельные саморезы с уплотнительной шайбой.Саморезы должны обеспечивать надежное соединение с опорой. Нельзя ориентироваться только на толщину металлического листа: крепеж должен работать в соответствии с конструкцией конкретного кровельного узла.
Если металлочерепица имеет выраженный высокий профиль, обычный плоский уплотнитель может работать хуже. В таком случае предпочтителен профильный уплотнитель, соответствующий форме покрытия, либо вентиляционная лента.
Как установить коньковую планку на профнастил
На профнастиле принцип аналогичен: сначала обеспечивают рабочий вентиляционный канал, затем устанавливают уплотняющий или вентиляционный элемент и поверх него монтируют коньковую планку.Профильный уплотнитель должен соответствовать геометрии профнастила. При небольшом уклоне крыши особенно важно защитить узел от косого дождя и задувания снега, но без перекрытия вентиляции.
Крепление выполняют в верхнюю часть профиля с учетом расположения обрешетки или другой предусмотренной опоры. Саморезы располагают равномерно по длине планки.
Особенности монтажа круглого конька
Круглые коньковые элементы часто имеют дополнительные заглушки. На шатровых и вальмовых крышах применяются соответствующие торцевые элементы, закрывающие открытые концы.При соединении круглых планок необходимо соблюдать предусмотренный производителем нахлест. Нельзя произвольно уменьшать его только ради экономии материала: именно в зоне соединения наиболее вероятно проникновение воды при сильном ветре.
Основные ошибки при монтаже конька
| Ошибка | Возможное последствие |
|---|---|
| Полностью закрытый вентиляционный зазор | Нарушение вентиляции и накопление влаги |
| Отсутствие защиты от задувания осадков | Попадание снега и воды под конек |
| Неправильный уплотнитель | Зазоры, плохое прилегание и снижение вентиляции |
| Слишком большой или малый шаг крепежа | Вибрация, деформация или недостаточная фиксация |
| Чрезмерная затяжка саморезов | Повреждение шайбы и деформация металла |
| Малый нахлест планок | Риск протечки в месте соединения |
| Жесткое соединение всех планок | Проблемы при температурном расширении |
| Монтаж без проверки опоры | Ненадежное крепление конька |
Реальный пример: протечка после сильного дождя
На крыше из металлочерепицы коньковую планку закрепили непосредственно по листам, но вентиляционный узел практически не защитили от косого дождя. После сильного ветра вода начала попадать под конек и проявляться в верхней части утепленного ската.При повторном монтаже установили подходящую вентиляционную ленту, правильно сформировали нахлест планок и перераспределили крепеж. После этого проблема с проникновением воды через коньковый узел исчезла.
Этот случай показывает, что протечка конька не всегда связана непосредственно с качеством кровельного листа. Часто причиной становится неправильная конструкция или монтаж самого узла.
Реальный пример: вибрация коньковой планки
На другой кровле металлический конек начал заметно вибрировать при порывистом ветре. При осмотре выяснилось, что крепеж был установлен с большим расстоянием, а часть саморезов не имела надежной опоры.После восстановления опорных элементов и установки крепежа с нормальным шагом жесткость узла увеличилась. Дополнительно проверили места нахлеста планок и состояние уплотнения.
Достоинства правильно установленной коньковой планки
Правильно смонтированный конек защищает верхнюю часть кровли от атмосферных осадков, уменьшает вероятность задувания снега, закрывает вентиляционный зазор от мусора и насекомых и обеспечивает аккуратное завершение кровельного покрытия.При грамотном устройстве вентиляции он также способствует удалению влажного воздуха из подкровельного пространства. Это особенно важно для утепленных крыш, где нарушение воздухообмена может привести к увлажнению теплоизоляции и деревянных конструкций.
Недостатки и ограничения
Сама коньковая планка не устраняет ошибки кровельного пирога. Если неправильно выполнены гидроизоляция, контробрешетка, вентиляционные каналы или утепление, качественный монтаж конька не компенсирует эти недостатки.Кроме того, универсальные решения подходят не для всех профилей. Неправильно выбранный уплотнитель может мешать вентиляции или недостаточно защищать узел от осадков. Поэтому при покупке доборных элементов желательно учитывать конкретный вид кровельного покрытия.
Как проверить качество монтажа конька
После установки необходимо проверить ровность планки по всей длине, одинаковость ее положения относительно обоих скатов, качество нахлестов и надежность крепежа.Следует убедиться, что вентиляционный канал не перекрыт, уплотнитель установлен без разрывов, саморезы не перетянуты, а в местах нахлеста нет деформации металла.
На поверхности кровли после монтажа не должно оставаться металлической стружки и обрезков крепежа. Они могут стать причиной появления ржавчины и повреждения защитного покрытия.
Что важно запомнить
Правильный монтаж коньковой планки – это не просто установка металлической детали поверх двух скатов. Конек является частью единой кровельной системы, где должны одновременно работать вентиляционный зазор, уплотнение, крепеж, обрешетка и кровельное покрытие.Главный принцип – не выбирать между герметичностью и вентиляцией, а правильно организовать обе функции. Коньковый узел должен пропускать воздух из подкровельного пространства, но препятствовать проникновению дождя, снега и мусора. Именно такой подход обеспечивает долговечность кровли и снижает риск протечек, конденсата и преждевременного ремонта.
