Как правильно установить тарельчатый дюбель
Правильная установка тарельчатого дюбеля влияет на устойчивость теплоизоляционных плит к ветровым нагрузкам, ровность фасада и качество последующей отделки. Ошибки при сверлении, неправильная длина крепежа или чрезмерное заглубление шляпки могут привести к ослаблению фиксации, повреждению утеплителя и появлению заметных дефектов после оштукатуривания.
Чтобы закрепить утеплитель надежно, необходимо правильно выбрать дюбель, подготовить основание, выдержать технологию сверления и установить крепеж без перекоса и деформации теплоизоляционного материала.
Для чего нужен тарельчатый дюбель
При устройстве штукатурного фасада теплоизоляционные плиты обычно приклеивают к подготовленной стене специальным клеевым составом. В предусмотренных проектом системах дополнительно применяют механические крепления, которые повышают устойчивость утеплителя к отрывающим нагрузкам.

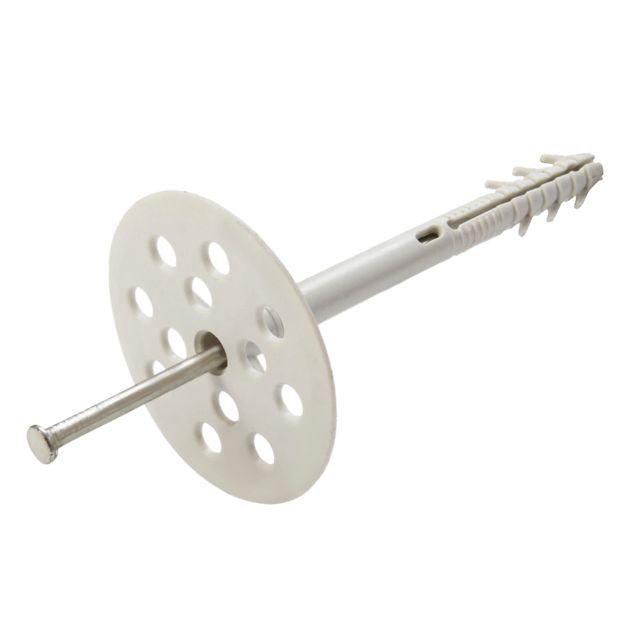

Тарельчатый дюбель состоит из широкой прижимной тарелки, пластикового корпуса и распорного элемента. В зависимости от конструкции распорный элемент бывает пластиковым или металлическим, а его фиксация выполняется забиванием либо закручиванием.
Широкая тарелка распределяет давление по поверхности утеплителя, а распорная часть удерживает крепеж в несущем основании. При этом дюбель не заменяет клей, если технология фасадной системы предусматривает совместное использование обоих способов фиксации.
Как выбрать тарельчатый дюбель перед монтажом
До начала работ необходимо определить материал стены, толщину теплоизоляции и требуемую глубину анкеровки. Дюбель, подходящий для бетонной стены, не обязательно обеспечит такую же надежную фиксацию в пустотелом кирпиче или газобетоне.
При выборе учитывают следующие параметры:
- Материал несущего основания: бетон, полнотелый или пустотелый кирпич, газобетон и другие стеновые материалы.
- Толщину утеплителя, клеевого слоя и возможные неровности стены.
- Требуемую глубину закрепления в основании.
- Тип теплоизоляции и допустимую нагрузку на прижимную тарелку.
- Конструкцию распорного элемента и требования производителя фасадной системы.
Длина дюбеля должна учитывать не только толщину утеплителя, но и остальные слои между его поверхностью и несущей стеной. Старую штукатурку, которая отслаивается или имеет недостаточную прочность, нельзя автоматически включать в глубину надежного анкерного закрепления.
Какие инструменты нужны для установки
Для стандартного монтажа применяют перфоратор или дрель с подходящим режимом работы, сверло нужного диаметра, молоток либо шуруповерт в зависимости от конструкции дюбеля, рулетку и маркер для разметки.
Диаметр сверла должен соответствовать требованиям производителя крепежа. Для бетона обычно применяют сверление с ударом, а для некоторых видов пустотелой кладки и легких стеновых материалов может потребоваться безударный режим, чтобы не разрушить внутренние перегородки материала.
При установке дюбеля с металлическим забивным сердечником желательно использовать молоток с резиновым бойком либо предусмотренный производителем способ защиты головки от повреждения. Для винтового сердечника нужен подходящий инструмент, позволяющий установить его без перекоса и чрезмерного усилия.
Пошаговая инструкция: как правильно установить тарельчатый дюбель
1. Проверьте положение теплоизоляционных плит
Перед дюбелированием убедитесь, что утеплитель приклеен в соответствии с технологией, плиты не смещаются, а их поверхность образует ровную плоскость. Если обнаружены заметные зазоры, выступающие края или подвижные участки, сначала устраните эти недостатки.
Механическое крепление не предназначено для исправления серьезных ошибок при приклеивании. Если плита отходит от основания или установлена с нарушением геометрии, простое добавление дюбелей не гарантирует качественного результата.
2. Разметьте места крепления
Расположение дюбелей определяют по проектной схеме или техническим требованиям фасадной системы. В распространенных схемах крепеж размещают в центральной части плит и возле их стыков, соблюдая необходимые расстояния от краев.
В угловых зонах здания, на верхних этажах и участках с повышенными ветровыми нагрузками может потребоваться усиленное крепление. Универсальную схему для всех зданий применять нельзя: количество и расположение дюбелей зависят от высоты фасада, основания, характеристик утеплителя и расчетных нагрузок.
3. Просверлите отверстие
Сверление выполняют через теплоизоляционную плиту непосредственно в стену. Используйте сверло подходящего диаметра и соблюдайте режим, соответствующий материалу основания.
Отверстие должно иметь достаточную глубину для размещения распорной части дюбеля. В технических инструкциях часто предусматривается дополнительный запас глубины порядка 10 мм, однако точное значение необходимо проверять по требованиям конкретного крепежа.
Этот запас нужен, чтобы дюбель не упирался в скопившуюся на дне отверстия пыль и мог полностью занять рабочее положение. Если сверлить недостаточно глубоко, корпус может не войти до конца, а распорный элемент не обеспечит предусмотренную фиксацию.
При сверлении важно не смещать инструмент в сторону и не увеличивать диаметр отверстия произвольно. Разбитое или слишком широкое отверстие может ухудшить удержание крепежа в стене.
4. Установите корпус дюбеля
После сверления удалите из отверстия пыль в соответствии с требованиями производителя. Затем вставьте дюбель через утеплитель до предусмотренного положения.
Прижимная тарелка должна прилегать к поверхности теплоизоляции равномерно. Если корпус не входит на нужную глубину, не следует забивать его с чрезмерным усилием. Проверьте глубину отверстия, диаметр сверла и отсутствие препятствий.
Правильно установленный корпус не должен заметно наклоняться, болтаться в отверстии или повреждать утеплитель.
5. Зафиксируйте распорный элемент
В зависимости от конструкции сердечник забивают молотком или закручивают подходящим инструментом. Работу выполняют до достижения предусмотренного производителем положения.
Не допускайте перекоса сердечника и повреждения его головки. Если распорный элемент деформирован, не вошел на необходимую глубину или не обеспечивает надежного закрепления, такой узел необходимо проверить и исправить.
Не следует пытаться компенсировать неподходящий дюбель чрезмерным усилием. Для разных оснований и нагрузок предусмотрены разные виды крепежа.
6. Проверьте положение тарелки
После фиксации осмотрите поверхность утеплителя. Прижимная тарелка не должна выступать над общей плоскостью теплоизоляции. При этом чрезмерное заглубление недопустимо, если оно не предусмотрено технологией выбранной системы.
Для стандартного поверхностного монтажа тарелка должна располагаться примерно в одной плоскости с утеплителем, плотно удерживая его без заметного смятия. В отдельных системах предусмотрена специальная установка с заглублением и термоизоляционной заглушкой – ее выполняют только по соответствующей инструкции.
После завершения дюбелирования поверхность подготавливают к следующему этапу отделки. Шляпки закрывают предусмотренным системой составом или заглушками, если это требуется технологией.
Как должна выглядеть правильно установленная тарелка
Основной критерий – надежная фиксация без разрушения структуры теплоизоляции. Крепеж не должен выступать, создавать глубокую вмятину или иметь перекошенную шляпку.
| Состояние крепежа | В чем проблема | Что делать |
|---|---|---|
| Тарелка выступает над утеплителем | Может мешать формированию ровного отделочного слоя | Проверить глубину отверстия и правильность установки |
| Тарелка сильно утоплена | Утеплитель может быть смят, а поверхность – деформирована | Проверить узел и исправить его по технологии фасадной системы |
| Дюбель установлен с перекосом | Нагрузка распределяется неравномерно | Проверить отверстие и заменить крепеж при необходимости |
| Дюбель свободно двигается в стене | Основание или тип крепежа не обеспечивают надежную фиксацию | Подобрать подходящее решение для данного материала стены |
| Вокруг тарелки смята минеральная вата | Волокнистая структура повреждена чрезмерным давлением | Оценить повреждение и восстановить участок до отделки |
Особенности монтажа на разных видах утеплителя
Тарельчатый дюбель для пенопласта
При креплении фасадного пенополистирола важно не продавить плиту тарелкой. Чрезмерное заглубление создает углубления, которые приходится учитывать при подготовке основания под армирующий слой.
Если конструкция дюбеля предусматривает монтаж заподлицо, шляпку устанавливают вровень с поверхностью утеплителя. Заглубленный монтаж допускается только тогда, когда он предусмотрен системой и выполняется с соответствующими комплектующими.
Установка дюбелей в минеральную вату
Минеральная вата имеет волокнистую структуру и может деформироваться под точечным давлением. Поэтому необходимо подобрать крепеж с подходящей прижимной тарелкой и не допускать ее чрезмерного заглубления.
Для отдельных видов минеральной ваты, включая ламельные плиты, могут применяться специальные диски увеличенного диаметра. Конкретное решение зависит от типа утеплителя и технических требований фасадной системы.
Когда можно устанавливать дюбели после приклеивания утеплителя
Механическое крепление выполняют после того, как клеевой состав набрал необходимую прочность. Время ожидания зависит от вида клея, температуры, влажности и условий выполнения работ.
Нельзя считать один срок универсальным для всех материалов. Например, в инструкциях к отдельным фасадным системам предусмотрено ожидание не менее 72 часов при стандартных условиях, тогда как для некоторых специальных составов сроки отличаются. Правильный ориентир – инструкция используемого клея и фасадной системы.
Если начать сверление слишком рано, плиты могут сместиться, а клеевой слой – повредиться. В результате даже правильно установленный дюбель не устранит дефекты, возникшие на предыдущем этапе.
Реальный пример ошибки при установке
При утеплении частного дома рабочие установили тарельчатые дюбели, сильно забивая сердечники, чтобы плотнее прижать плиты к стене. На участках с более мягким утеплителем тарелки заметно продавили материал.
После нанесения армирующего состава поверхность пришлось дополнительно выравнивать. В местах глубоких углублений толщина отделочного слоя отличалась от соседних участков, что усложнило работу и увеличило расход смеси.
Причина заключалась не в недостаточном количестве крепежа, а в нарушении технологии установки. Правильное решение – заранее подобрать дюбели для конкретного основания и утеплителя, а затем контролировать положение каждой тарелки.
Преимущества и недостатки тарельчатых дюбелей
К основным преимуществам относятся надежная механическая фиксация теплоизоляции, сравнительно простой монтаж и возможность применения на разных типах оснований при правильном выборе крепежа. Широкая тарелка помогает распределять нагрузку, а подходящий распорный элемент обеспечивает закрепление в стене.
При использовании крепежа с пластиковым распорным элементом обычно уменьшается локальная теплопередача по сравнению с некоторыми конструкциями с металлическим элементом. В системах с металлическим сердечником тепловое влияние можно уменьшить за счет предусмотренных конструкцией термоизоляционных головок или заглушек.
К недостаткам относятся дополнительные затраты на материалы и работу, необходимость сверления и риск ошибок при монтаже. Неправильно подобранный дюбель может плохо держаться в основании, а чрезмерное заглубление или перекос способны повредить утеплитель и ухудшить качество отделки.
Основные ошибки при монтаже тарельчатых дюбелей
Чаще всего проблемы возникают из-за неправильной длины крепежа, неподходящего сверла, недостаточной глубины отверстия, несоответствия дюбеля материалу стены и чрезмерного усилия при забивании сердечника.
Еще одна ошибка – использование одинаковой схемы крепления на всех участках фасада без учета ветровых нагрузок. Углы здания и другие ответственные зоны могут требовать дополнительной фиксации по проекту.
Также нельзя устанавливать дюбели в непрочное основание и рассчитывать, что широкая тарелка компенсирует слабое сцепление со стеной. Если крепеж не удерживается, нужно определить причину и выбрать подходящий способ анкеровки.
Как проверить качество выполненного монтажа
После установки осмотрите все доступные крепления. Тарелки должны находиться в предусмотренном положении, не выступать над утеплителем и не создавать глубоких вмятин. Сердечники не должны быть перекошены или повреждены.
Проверьте, нет ли подвижных плит, нарушенных стыков и участков с разрушенной поверхностью утеплителя. Если основание неоднородное или его прочность вызывает сомнения, может потребоваться проверка удерживающей способности крепежа на объекте.
Количество дюбелей, схема размещения и тип крепежа должны соответствовать проекту либо техническому решению фасадной системы. Только визуального осмотра недостаточно, если есть основания сомневаться в надежности анкеровки.
Заключение
Правильная установка тарельчатого дюбеля начинается с выбора крепежа под конкретный утеплитель и материал стены. Затем необходимо дождаться требуемого высыхания клея, разметить точки фиксации, просверлить отверстия нужного диаметра и глубины, установить корпус и зафиксировать распорный элемент без перекоса.Главное правило монтажа – дюбель должен надежно удерживать теплоизоляцию, не выступать над ее поверхностью и не разрушать структуру материала. Соблюдение технологии помогает избежать лишних затрат, упростить подготовку фасада к отделке и обеспечить долговечность всей системы утепления.
Виктор Ткаченко – строитель, прораб
Виктор Ткаченко – строитель и прораб с многолетним практическим опытом в сфере строительства и отделочных работ. Специализируется на организации строительных процессов, контроле качества выполнения работ, подборе строительных материалов и техническом сопровождении объектов на всех этапах реализации. За годы работы приобрёл глубокое понимание технологий строительства, требований строительных норм и особенностей выполнения как частных, так и коммерческих проектов. Виктор эффективно координирует работу строительных бригад, контролирует соблюдение сроков и помогает находить оптимальные технические решения для строительства, реконструкции и ремонта объектов различной сложности.
