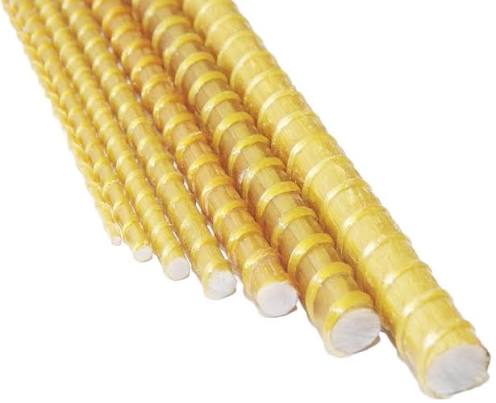

Маркировка композитной арматуры: как разобраться в обозначениях
При этом единой системы маркировки для всей продукции разных производителей нет. Обозначения могут отличаться в зависимости от технических условий, стандарта и принятой на предприятии системы идентификации. Поэтому при покупке важно учитывать не только надпись на упаковке, но и паспорт изделия, техническую документацию и фактические характеристики арматуры.
Что означает маркировка композитной арматуры
В обозначении композитной полимерной арматуры могут указываться тип армирующего волокна, вид полимерного связующего, конфигурация профиля, форма поставки, номинальный диаметр, длина изделия, предел прочности при растяжении и модуль упругости.Например, условное обозначение по ГОСТ 31938-2022 может выглядеть так:
Пруток АСК-Э-1ф-МД-12 × 11700-1000/50000-ГОСТ 31938-2022
Это пример обозначения стеклокомпозитной арматуры с эпоксидным связующим, профилем формы 1ф, поставляемой в прутках мерной длины 11 700 мм. Номинальный диаметр составляет 12 мм, предел прочности при растяжении – 1000 МПа, модуль упругости при растяжении – 50 000 МПа.
Основные буквенные обозначения композитной арматуры
Буквенная часть маркировки помогает определить материал армирующего наполнителя и тип связующего. В обозначениях по ГОСТ 31938-2022 применяются следующие сокращения.| Обозначение | Расшифровка | Особенности |
|---|---|---|
| АСК | Стеклокомпозитная арматура | Основной армирующий материал – стекловолокно |
| АБК | Базальтокомпозитная арматура | Основной армирующий материал – базальтоволокно |
| АУК | Углекомпозитная арматура | Основной армирующий материал – углеродное волокно |
| АКК | Комбинированная композитная арматура | Содержит несколько типов армирующих наполнителей |
| Э | Эпоксидная смола | Тип термореактивного связующего |
| ПЭ | Полиэфирная смола | Тип термореактивного связующего |
Важно учитывать, что другие производители могут использовать собственные сокращения. Например, в коммерческой маркировке стеклопластиковую арматуру могут обозначать как АКС, СПА или другими буквенными комбинациями. Не следует автоматически считать такие обозначения полностью взаимозаменяемыми: расшифровку необходимо проверять по документации конкретного изделия.
Как расшифровать маркировку по частям
1. Тип армирующего материала
Армирующие волокна воспринимают основную часть растягивающих усилий. От их типа и характеристик зависит прочность композитного стержня.Стеклокомпозитная арматура применяется в различных бетонных и кладочных конструкциях, если её использование предусмотрено проектом. Базальтокомпозитные изделия также используют для армирования, в том числе в условиях, где важна стойкость материала к воздействию влаги и агрессивных сред. Углекомпозитная и комбинированная арматура относятся к отдельным видам продукции со своими характеристиками.
Само название материала не определяет пригодность арматуры для конкретной конструкции. Необходимо проверять механические показатели и совместимость изделия с условиями эксплуатации.
2. Тип полимерного связующего
Связующее объединяет волокна в единый стержень, передаёт усилия между ними и влияет на свойства композита. В маркировке по ГОСТ 31938-2022 могут применяться обозначения Э для эпоксидной смолы и ПЭ для полиэфирной.Выбирать арматуру только по типу смолы неправильно. Важны состав и качество всей композитной системы, степень отверждения связующего, прочность сцепления с бетоном и подтверждённые показатели готового изделия.
3. Форма периодического профиля
Обозначения 1ф, 2ф и 3ф в соответствующей системе маркировки указывают на конфигурацию периодического профиля и особенности его формирования. Профиль предназначен для обеспечения сцепления арматуры с бетоном.Различия между формами связаны с геометрией и способом формирования поперечных выступов. При этом одна лишь форма профиля не позволяет сделать вывод о несущей способности стержня: необходимо учитывать результаты испытаний и характеристики конкретного изделия.
4. Форма поставки
В маркировке по ГОСТ 31938-2022 применяются обозначения состояния поставки:- МД – прутки мерной длины.
- М – поставка в мотках.
Прутки удобны для изготовления прямолинейных армирующих каркасов и конструкций заданной длины. Мотки упрощают транспортировку и хранение некоторых видов арматуры небольшого диаметра. Возможность поставки в мотках зависит от характеристик изделия и требований производителя.
5. Номинальный диаметр
Диаметр указывается в миллиметрах. Однако номинальный диаметр композитной арматуры не всегда совпадает с наружным диаметром, измеренным по вершинам выступов профиля.Номинальный диаметр – расчётная характеристика, используемая для идентификации изделия и определения его номинальной площади поперечного сечения. Наружный диаметр учитывает выступы периодического профиля. Поэтому измерение штангенциркулем по наружным выступам не всегда позволяет подтвердить заявленный номинальный размер.
6. Длина стержня
В обозначении длина может указываться после знака умножения. Например, запись 12 × 11700 означает номинальный диаметр 12 мм и длину прутка 11 700 мм, то есть 11,7 м.При заказе необходимо уточнять, указана ли длина одного стержня, длина мерного изделия или другой параметр поставки. Для мотков условия обозначения и поставки могут отличаться.
7. Предел прочности при растяжении
Предел прочности при растяжении характеризует напряжение, при котором образец достигает установленного критерия разрушения при испытании. В маркировке этот показатель может указываться в мегапаскалях (МПа).Например, значение 1000 означает показатель 1000 МПа, если в условном обозначении он указан именно как предел прочности при растяжении. Но высокая прочность сама по себе не гарантирует, что изделие подходит для замены стальной арматуры в конкретной конструкции.
8. Модуль упругости при растяжении
Модуль упругости характеризует жёсткость материала при упругом деформировании. В маркировке по ГОСТ 31938-2022 этот показатель может указываться в мегапаскалях.Например, значение 50000 МПа соответствует 50 ГПа. Этот параметр важен при расчёте деформаций и трещиностойкости бетонных конструкций. Композитная арматура может иметь высокую прочность на растяжение, но существенно отличаться от стали по модулю упругости. Поэтому сравнивать материалы только по пределу прочности неправильно.
Пример расшифровки полной маркировки
Рассмотрим условное обозначение:Пруток АСК-Э-1ф-МД-12 × 11700-1000/50000-ГОСТ 31938-2022
| Фрагмент | Значение |
|---|---|
| Пруток | Форма поставки – отдельный стержень |
| АСК | Стеклокомпозитная арматура |
| Э | Эпоксидное связующее |
| 1ф | Периодический профиль формы 1ф |
| МД | Пруток мерной длины |
| 12 | Номинальный диаметр 12 мм |
| 11700 | Длина 11 700 мм |
| 1000 | Предел прочности при растяжении 1000 МПа |
| 50000 | Модуль упругости при растяжении 50 000 МПа |
| ГОСТ 31938-2022 | Обозначение стандарта, по которому оформлено изделие |
Эта расшифровка показывает, какие сведения можно получить из маркировки. Однако для подтверждения качества необходимо проверить паспорт партии, фактические характеристики и документы о соответствии применимым требованиям.
Чем отличается маркировка по стандарту от обозначений производителя
В продаже встречаются упрощённые обозначения, в которых указывают только вид арматуры, диаметр, длину, торговую марку и стандарт или технические условия. Например, надпись «СПА 8, 50 м» может использоваться в коммерческой маркировке для обозначения стеклопластиковой арматуры диаметром 8 мм в бухте длиной 50 м.Такая надпись сама по себе не раскрывает предел прочности, модуль упругости, тип связующего и все остальные технические характеристики. Для полноценной оценки потребуется паспорт или технический лист изделия.
Как проверить маркировку перед покупкой
При выборе композитной арматуры важно проверять не только надпись на бухте или пачке, но и сопровождающую документацию.- Убедитесь, что указан тип композитного материала.
- Проверьте номинальный диаметр и форму поставки.
- Уточните предел прочности и модуль упругости при растяжении.
- Проверьте длину стержней или метраж мотка.
- Сопоставьте маркировку на упаковке с паспортом партии.
- Уточните стандарт или технические условия, по которым изготовлена продукция.
- Проверьте, предназначена ли арматура для условий и конструкции, предусмотренных проектом.
Если продавец указывает только диаметр и обещает «прочность как у стальной арматуры», этого недостаточно для обоснованного выбора. Нужны документально подтверждённые характеристики конкретного изделия.
Практические примеры применения маркировки
Выбор арматуры для ленточного фундамента
Покупатель выбирает стеклопластиковую арматуру для частного дома и сравнивает изделия диаметром 8 и 10 мм. Одного диаметра недостаточно, чтобы определить, какой вариант подходит для фундамента. Необходимо учитывать проект армирования, расчётные нагрузки, свойства бетона, условия эксплуатации и характеристики арматуры. Окончательный выбор должен соответствовать проектным требованиям.Покупка арматуры для стяжки пола
Для армирования стяжки важно выяснить, предусмотрена ли композитная арматура выбранного типа проектом и подходит ли её диаметр для конкретной конструкции. Маркировка помогает проверить размер и технические показатели, но не заменяет расчёт и не определяет автоматически необходимый шаг укладки.Сравнение двух изделий с одинаковым диаметром
Две композитные арматуры с номинальным диаметром 8 мм могут отличаться пределом прочности, модулем упругости, типом волокна, связующим и качеством сцепления с бетоном. Поэтому при сравнении необходимо анализировать весь набор характеристик, а не только диаметр и цену за метр.Преимущества и недостатки маркировки композитной арматуры
Главное преимущество маркировки – возможность быстро идентифицировать изделие и сопоставить его технические характеристики с требованиями проекта. Подробное условное обозначение также упрощает оформление заказов, приёмку партий и контроль строительных материалов.К недостаткам можно отнести различия между системами обозначений производителей, использование сокращённых коммерческих надписей и риск неправильного толкования отдельных цифр. Кроме того, маркировка не всегда содержит все сведения, необходимые для инженерного выбора.
Типичные ошибки при расшифровке обозначений
- Путать номинальный и наружный диаметр. Размер по вершинам профиля не всегда соответствует номинальному диаметру.
- Считать высокую прочность гарантией полной замены стали. Необходимо учитывать модуль упругости, деформации и расчёт конструкции.
- Сравнивать изделия только по цене за метр. Следует учитывать характеристики, массу, условия поставки и соответствие проекту.
- Принимать любое сокращение за универсальное. Обозначения могут различаться в зависимости от стандарта и документации производителя.
- Игнорировать паспорт изделия. Одна надпись на упаковке не заменяет технические документы и результаты испытаний.
Вывод
Маркировка композитной арматуры позволяет определить тип армирующего материала, связующее, профиль, форму поставки, номинальный диаметр, длину и основные механические характеристики изделия. Чтобы правильно расшифровать обозначения, необходимо понимать значение буквенных сокращений, числовых показателей и ссылки на стандарт.При покупке стеклопластиковой или базальтокомпозитной арматуры не следует ориентироваться только на диаметр и заявленную прочность. Для обоснованного выбора необходимо сопоставить маркировку с паспортом партии, проверить модуль упругости, предел прочности и другие технические показатели. Применение композитной арматуры в фундаменте, стяжке или другой бетонной конструкции должно соответствовать проекту и условиям эксплуатации.
