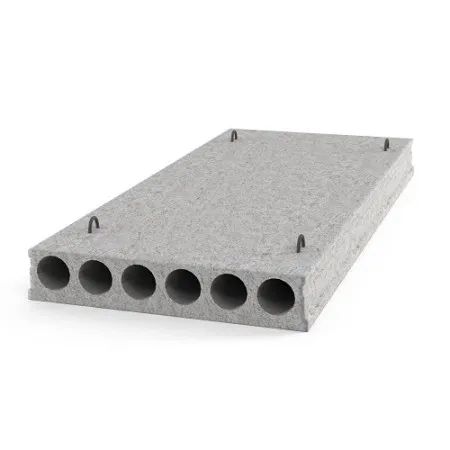

Плиты перекрытия: виды, размеры и характеристики

Плиты перекрытия – это готовые железобетонные элементы, которые используют для устройства междуэтажных, чердачных и других горизонтальных конструкций здания. Их основная задача – воспринимать постоянные и временные нагрузки и передавать их на несущие стены, балки или ригели.

В частном и промышленном строительстве наиболее распространены многопустотные железобетонные плиты. Продольные пустоты уменьшают собственную массу изделия и позволяют снизить нагрузку на стены и фундамент без пропорционального уменьшения несущей способности. Стандарт ГОСТ 9561-2016 предусматривает несколько типов таких изделий, отличающихся толщиной, формой и диаметром пустот, а также схемой опирания.

При выборе нельзя ориентироваться только на длину и ширину. Необходимо учитывать тип плиты, толщину, расчетную нагрузку, схему опирания, наличие отверстий, особенности армирования и фактический пролет между несущими конструкциями.

Какие бывают плиты перекрытия

По конструкции железобетонные плиты можно разделить на многопустотные, полнотелые и специальные изделия. Для жилых зданий наиболее рациональны многопустотные варианты, поскольку они обеспечивают хорошее соотношение массы, жесткости и несущей способности.


Вид плиты	Особенности	Основное применение	Преимущества	Недостатки
Многопустотная ПК	Продольные круглые пустоты	Межэтажные и чердачные перекрытия	Небольшая масса, высокая жесткость, стандартные размеры	Требует правильного опирания, нельзя произвольно резать
ПБ	Изготавливается непрерывным формованием	Перекрытия жилых и общественных зданий	Гибкость по длине, заводская точность	Необходим точный расчет и подходящая технология монтажа
Полнотелая	Без продольных пустот	Специальные и нагруженные участки	Высокая жесткость	Большая масса
Ребристая	Имеет продольные или поперечные ребра	Промышленные и специальные сооружения	Эффективна при больших пролетах	Сложнее использовать в обычном доме

Многопустотные плиты ПК

Маркировка ПК используется для распространенных круглопустотных плит. В зависимости от конкретного типа меняются толщина изделия, диаметр пустот и допустимая схема опирания.

Например, плиты 1ПК, 2ПК и 3ПК имеют толщину 220 мм, но отличаются диаметром пустот: у 1ПК он составляет 159 мм, у 2ПК – 140 мм, у 3ПК – 127 мм. Эти изделия предназначены для опирания по двум сторонам. Существуют также варианты ПКТ для опирания по трем сторонам и ПКК для опирания по четырем сторонам.

Отдельно выделяется 4ПК толщиной 260 мм с круглыми пустотами и вырезами в верхней зоне по контуру. Для определенных конструкций применяются также 5ПК, 6ПК, 7ПК и ПГ, которые имеют другие геометрические параметры.

Что такое плиты ПБ

Плиты ПБ производят методом непрерывного формования на длинных стендах. В отличие от классических ПК, их размеры и форма зависят от технологических возможностей конкретного производства и рабочих чертежей.

Стандарт предусматривает плиты ПБ шириной 1000, 1200 и 1500 мм, а длина может достигать 12 м.

Главное преимущество ПБ – возможность получать изделия с определенной длиной и высокой точностью геометрии. Это особенно удобно при проектировании зданий с повторяющимися пролетами.

Однако выбирать ПБ только потому, что «они современнее ПК», неправильно. Для конкретного объекта важнее соответствие плиты расчетной схеме, нагрузке, пролету и условиям опирания.

Размеры плит перекрытия

Размеры зависят от типа изделия. У распространенных плит 1ПК, 2ПК и 3ПК координационная длина составляет от 2400 до 6600 мм с шагом 300 мм, а также предусмотрены длины 7200 и 7500 мм. Ширина может составлять 1000, 1200, 1500, 1800, 2400, 3000 и 3600 мм. Для некоторых вариантов 1ПК предусмотрена длина 9000 мм. ([Garant][1])


Тип	Толщина	Пустоты	Опирание
1ПК	220 мм	Круглые, Ø159 мм	По двум сторонам
2ПК	220 мм	Круглые, Ø140 мм	По двум сторонам
3ПК	220 мм	Круглые, Ø127 мм	По двум сторонам
4ПК	260 мм	Круглые, Ø159 мм	По двум сторонам
7ПК	160 мм	Круглые, Ø114 мм	По двум сторонам
ПГ	260 мм	Грушевидные	По двум сторонам
ПБ	Зависит от изделия	По конструкции	По двум сторонам

Приведенные размеры являются типовыми. Конкретное изделие необходимо выбирать по рабочей документации производителя и проекту здания. Для ПБ геометрия определяется рабочими чертежами, связанными с оборудованием предприятия-изготовителя.

Как читать маркировку плиты

Маркировка позволяет определить тип изделия и его основные конструктивные характеристики. Однако полную информацию только по условному обозначению получить не всегда возможно – дополнительные параметры указываются в документации конкретного изделия.

Например, обозначение 1ПК говорит о типе плиты: это многопустотное изделие толщиной 220 мм с круглыми пустотами диаметром 159 мм, рассчитанное на опирание по двум сторонам.

В коммерческих обозначениях производителей могут дополнительно указываться длина, ширина, расчетная нагрузка, класс арматуры и другие параметры. Поэтому при заказе нужно проверять не только название, но и полный паспорт изделия.

Толщина плит перекрытия

Толщина существенно влияет на жесткость, массу и несущую способность конструкции. У распространенных изделий 1ПК–3ПК она составляет 220 мм, у 4ПК и ПГ – 260 мм, а у 7ПК – 160 мм.

Нельзя считать, что более толстая плита автоматически лучше. Увеличение толщины повышает массу элемента и нагрузку на стены и фундамент. Если проект рассчитан на 220-миллиметровую плиту, замена ее на значительно более тяжелое изделие без перерасчета может быть неоправданной.

И наоборот, уменьшать толщину только ради экономии нельзя. Несущая способность зависит не от одного размера, а от всей конструкции, включая армирование, бетон и расчетную схему.

Нагрузка на плиту

Это один из ключевых параметров. Перекрытие воспринимает собственный вес, массу стяжки, напольных покрытий, перегородок, инженерных систем, мебели, оборудования и людей.

Расчетная нагрузка должна определяться проектом. Нельзя выбирать плиту по принципу «обычная квартира – значит подойдет стандартная ПК». Если после строительства планируется тяжелая кирпичная перегородка, оборудование или массивная стяжка, это необходимо учитывать заранее.

Особенно опасно увеличивать нагрузку уже после монтажа перекрытия без проверки его несущей способности.

Пролет и длина плиты – не одно и то же

Одна из наиболее распространенных ошибок – выбирать плиту точно по расстоянию между внутренними гранями стен.

Плита должна иметь предусмотренное проектом опирание с обеих сторон. Поэтому ее фактическая длина должна учитывать не только сам пролет, но и длину участков, на которые она опирается.

Например, если расстояние между несущими стенами составляет 5,8 м, нельзя автоматически заказывать плиту длиной 5,8 м. Необходимая длина определяется с учетом конкретной схемы опирания и размеров изделия.

При этом координационные и конструктивные размеры плиты могут различаться. ГОСТ отдельно учитывает зазоры между соседними плитами и особенности расположения разделяющих элементов.

На сколько плита должна опираться на стену

Глубина опирания определяется проектом и зависит от материала и типа несущей конструкции. Нельзя использовать одно универсальное значение для всех случаев.

Для распространенных многопустотных плит в технологической практике встречаются значения порядка 80–120 мм и более, но конкретное значение должно соответствовать проектному узлу.

Недостаточное опирание уменьшает площадь передачи нагрузки и повышает риск проблем при монтажных отклонениях. Чрезмерное опирание также нельзя считать безусловным преимуществом, поскольку оно может изменить расчетную схему работы элемента.

Поэтому правильный вопрос при покупке – не «на сколько можно завести плиту», а «какое опирание предусмотрено проектом для данного изделия».

Плиты для кирпичного дома

В кирпичных зданиях многопустотные плиты используются очень широко. Несущие стены должны иметь достаточную прочность и ровную опорную поверхность.

Перед монтажом проверяют отметки кладки, устраняют значительные перепады и подготавливают растворную постель, если она предусмотрена технологией. Плита должна опираться на несущую часть стены, а не на декоративный слой.

Если стены имеют сложную геометрию, необходимо заранее определить расположение плит, чтобы избежать ситуации, когда стандартный элемент физически невозможно установить с необходимым опиранием.

Плиты для дома из газобетона

Газобетонные стены требуют отдельного внимания из-за особенностей работы материала под концентрированной нагрузкой. Нельзя автоматически переносить на них решения, применяемые для кирпичной кладки.

В частном строительстве под плиты часто предусматривают железобетонный армопояс. Он распределяет нагрузку от перекрытия и связывает стены здания.

Размер армопояса, его армирование и схема передачи нагрузки определяются проектом. Просто уложить тяжелую плиту непосредственно на газобетонный блок без конструктивного обоснования – неправильное решение.

Плиты для монолитных стен и железобетонных балок

При опирании на железобетонную конструкцию важно обеспечить проектную площадь контакта и положение плиты по высоте. Несущая балка или ригель должна быть рассчитана на передачу нагрузки от перекрытия.

Если между плитами и балкой предусмотрены сварные или анкеровочные соединения, их выполняют после установки всех элементов. Самовольная замена предусмотренного соединения другим способом недопустима.

Особое внимание уделяют участкам, где рядом расположены отверстия, закладные детали или другие конструктивные элементы.

Преимущества плит перекрытия

Главное преимущество сборных плит – высокая скорость строительства. После подготовки стен и доставки изделий перекрытие можно смонтировать за относительно короткое время.

Второе преимущество – заводское изготовление. Основные параметры бетона, армирования и геометрии формируются в контролируемых производственных условиях.

Третье – отсутствие необходимости устраивать сплошную опалубку, как при монолитном перекрытии. Это уменьшает количество временных конструкций и ускоряет последующие строительные работы.

Четвертое – высокая долговечность. При правильном проектировании и эксплуатации железобетонное перекрытие способно служить десятилетиями.

Пятое – предсказуемая геометрия. Стандартизированные размеры позволяют заранее проектировать расположение стен и проемов. Стандарт также допускает изготовление отдельных изделий с отличающимися размерами по согласованию изготовителя и заказчика.

Недостатки плит перекрытия

Главный недостаток – большая масса. Даже одна стандартная многопустотная плита требует применения крана и транспорта соответствующей грузоподъемности.

Второй недостаток – ограниченная возможность изменения конструкции. Нельзя произвольно резать плиту, удалять участки, сверлить крупные отверстия или повреждать пустоты.

Третий – необходимость точного расчета. Ошибка в длине, нагрузке или схеме опирания может привести к серьезным конструктивным проблемам.

Четвертый – наличие монтажных швов между соседними элементами. Их необходимо правильно заделывать и при необходимости связывать плиты между собой.

Пятый – зависимость от условий строительной площадки. Если кран не может безопасно подъехать к зданию, монтаж стандартных плит может стать технически сложным или экономически невыгодным.

Реальный пример: почему нельзя выбирать плиту только по ширине

При строительстве дома владелец измерил расстояние между стенами и решил приобрести плиты такой же длины. На первый взгляд решение кажется логичным, но оно не учитывает опирание.

Если пролет между стенами составляет 5,5 м, плита длиной 5,5 м полностью перекрывает расстояние, но не оставляет длины для опирания. В результате изделие нельзя установить в проектное положение.

После доставки выясняется, что необходим другой типоразмер. Возникают дополнительные расходы на транспорт, возврат или замену изделий и простой крана. Поэтому размеры плит определяют до заказа, а не после доставки.

Реальный пример: зачем учитывать будущие перегородки

Заказчик выбирает плиту исходя из того, что на втором этаже будет только легкая мебель. После монтажа перекрытия появляется идея разделить помещение кирпичной перегородкой.

Дополнительная нагрузка от тяжелой перегородки может оказаться существенной для конкретной плиты. Если ее расположение не было предусмотрено проектом, необходимо проверить конструкцию до строительства стены.

Именно поэтому расположение несущих и ненесущих перегородок желательно определить еще на этапе проектирования перекрытия.

Реальный пример: почему нельзя вырезать плиту под лестницу

После монтажа перекрытия выясняется, что лестничный проем расположен не там, где планировалось. Возникает желание вырезать часть плиты.

Для многопустотного изделия это особенно опасно: внутри находятся элементы рабочего армирования, а пустоты и ребра рассчитаны на определенную схему работы. Удаление части конструкции может резко изменить несущую способность.

Большие проемы необходимо предусматривать на стадии проектирования. Если требуется изменить существующее перекрытие, сначала выполняют расчет и разрабатывают конструктивное решение.

Можно ли использовать бывшие в употреблении плиты

Использование плит, ранее находившихся в эксплуатации, возможно только после тщательной оценки их состояния и пригодности для нового объекта. Внешне целая плита не обязательно имеет первоначальную несущую способность.

Проверяют наличие трещин, сколов, следов коррозии арматуры, повреждений торцов и пустот. Также необходимо знать историю эксплуатации и нагрузки, которые изделие воспринимало ранее.

Для ответственного перекрытия нового здания применение бывших в употреблении плит без профессиональной оценки является неоправданным риском.

Как хранить плиты

Если монтаж невозможно выполнить сразу после доставки, плиты необходимо правильно складировать. Площадка должна быть ровной и достаточно прочной для восприятия нагрузки.

Изделия укладывают в штабели с предусмотренными прокладками. Недопустим перекос штабеля, опирание на случайные точки или размещение на слабом грунте.

Пустоты многопустотных плит необходимо защищать от воды. Попадание влаги с последующим замерзанием особенно опасно для бетонной конструкции.

При длительном хранении также необходимо исключить удары, падение изделий и повреждение торцов.

Как проверить плиту перед покупкой

До покупки необходимо проверить маркировку, размеры и соответствие изделия проекту. Важно убедиться, что длина и ширина подходят для конкретного пролета с учетом опирания и монтажных зазоров.

Затем оценивают внешний вид. Недопустимы серьезные трещины, разрушенные торцы, оголенная арматура и глубокие повреждения бетона.

У производителя или поставщика желательно запросить паспорт или другую документацию с характеристиками изделия. Для ответственного перекрытия нельзя ориентироваться только на надпись «ПК» и цену за штуку.

Также заранее уточняют массу плиты, возможность доставки и условия разгрузки. Это позволяет подобрать подходящий кран и избежать проблем непосредственно на строительной площадке.

Какой тип плит выбрать

Для большинства стандартных жилых зданий оптимальным решением являются многопустотные плиты ПК, если их параметры соответствуют расчету. Они обеспечивают хорошее сочетание массы, жесткости, несущей способности и стоимости.

ПБ имеет смысл рассматривать при необходимости определенных длин и ширин, особенно в зданиях с повторяющимися пролетами и соответствующей проектной схемой.

Полнотелые и специальные плиты используют там, где их конструктивные характеристики действительно необходимы. Выбирать их только по принципу «прочнее – значит лучше» неправильно, поскольку увеличение массы повышает требования ко всем несущим конструкциям.


Главные ошибки при выборе плит

Первая ошибка – покупка по цене без проверки характеристик.

Вторая – выбор длины без учета опирания.

Третья – игнорирование будущих нагрузок и расположения перегородок.

Четвертая – попытка самостоятельно резать плиту под проемы.

Пятая – укладка на неподготовленную или неровную опору.

Шестая – использование изделия с поврежденными торцами или оголенной арматурой.

Седьмая – отсутствие проверки совместимости плит с армопоясом, балками и стенами.

Восьмая – выбор типоразмера до разработки конструктивной схемы здания.

На что обратить внимание при покупке

При заказе необходимо проверить пять основных групп характеристик: тип плиты, размеры, расчетную нагрузку, конструктивную схему опирания и состояние изделия.

Не менее важны производитель и документация. Для плит перекрытия особенно опасна ситуация, когда продавец называет только длину и ширину, не предоставляя информации о конструкции и несущей способности.

Также следует заранее решить вопрос доставки и монтажа. Большая плита может иметь подходящие размеры, но ее установка окажется невозможной из-за недостаточной грузоподъемности крана или сложного подъезда к зданию.

Итог

Плиты перекрытия отличаются не только длиной и шириной. На выбор влияют тип изделия, толщина, форма и диаметр пустот, способ опирания, армирование, расчетная нагрузка и конструктивная схема здания.

Для большинства частных домов наиболее распространенным решением остаются многопустотные плиты ПК. Плиты ПБ позволяют получить другие варианты геометрии и длины, а специальные полнотелые и ребристые изделия применяются там, где их характеристики необходимы по расчету.

Главное правило – сначала определить конструктивную схему перекрытия, а затем подбирать плиту. Нельзя проектировать несущую конструкцию по принципу «что есть на складе, то и подойдет». Правильно выбранная плита должна соответствовать пролету, нагрузке, опорам и условиям эксплуатации. Именно сочетание этих параметров определяет надежность и долговечность всего перекрытия.

---
