Пустотные плиты перекрытия: преимущества и недостатки

Пустотные плиты перекрытия – это сборные железобетонные изделия с продольными полостями, предназначенные для устройства межэтажных и чердачных перекрытий. Наиболее распространены плиты типов ПК и ПБ. Внутренние пустоты уменьшают массу конструкции и расход бетона, при этом основная несущая способность сохраняется за счет рационального расположения бетона и предварительно напряженной или обычной арматуры в зависимости от типа изделия.

Пустотные плиты применяют в частном, многоэтажном и коммерческом строительстве. Их главное преимущество перед монолитным перекрытием – высокая скорость монтажа: готовые элементы устанавливаются краном, после чего выполняются заделка швов, анкеровка и другие предусмотренные проектом работы.


Как устроена пустотная плита

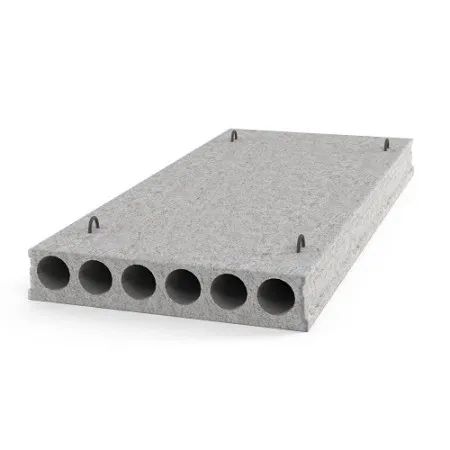

Конструктивно плита представляет собой железобетонную панель прямоугольной формы. Вдоль ее длины располагаются сквозные пустоты круглого или близкого к овальному сечения. Между пустотами остаются бетонные ребра, воспринимающие основные усилия.

Полости выполняют сразу несколько функций. Они уменьшают собственную массу изделия, снижают расход бетона и формируют воздушные камеры, которые улучшают тепло- и звукоизоляционные свойства перекрытия. Кроме того, в некоторых типах плит пустоты могут использоваться для размещения отдельных инженерных коммуникаций, но возможность такого применения необходимо заранее проверять по проекту и документации производителя.


Основные виды пустотных плит

На практике чаще всего встречаются изделия ПК и ПБ. Они имеют одинаковое назначение, но отличаются технологией производства, конструкцией, армированием, диапазоном размеров и некоторыми особенностями монтажа.


Характеристика	ПК	ПБ
Производство	Формование в опалубке	Безопалубочное непрерывное формование
Пустоты	Обычно круглые	Форма зависит от технологии производства
Армирование	В зависимости от конструкции может применяться обычная или предварительно напряженная арматура	Характерно предварительное напряжение продольной арматуры
Размерный ряд	В основном стандартные типоразмеры	Более гибкий выбор длины и возможность изготовления элементов требуемого размера
Монтаж	Обычно с использованием монтажных петель	Требует соответствующей такелажной оснастки
Область применения	Жилые и общественные здания, частные дома	Объекты со стандартной и сложной планировкой

При выборе нельзя исходить только из названия плиты. Необходимо учитывать конкретную серию, размеры, расчетную нагрузку, схему опирания и требования проекта.


Главные преимущества пустотных плит

Снижение массы перекрытия. Пустоты позволяют уменьшить количество бетона без необходимости превращать всю панель в массивную конструкцию. Это снижает нагрузку на несущие стены и фундамент по сравнению со сплошными железобетонными элементами аналогичных габаритов.

Высокая несущая способность. При правильном подборе изделия пустотная плита способна воспринимать значительные постоянные и временные нагрузки. Однако конкретную допустимую нагрузку нельзя определять только по толщине или длине – она зависит от марки изделия и расчетной схемы.

Быстрый монтаж. В отличие от монолитного перекрытия не требуется ждать набора проектной прочности бетонной конструкции, полностью изготовленной непосредственно на объекте. Основной объем работ переносится на завод, а на строительной площадке плиты устанавливаются готовыми элементами.

Хорошая геометрия. Заводское изготовление обеспечивает стабильные размеры и ровную нижнюю поверхность. Это может сократить объем выравнивающих и отделочных работ.

Звукоизоляционные свойства. Воздушные полости внутри панели препятствуют прямой передаче части звуковых колебаний через массив железобетона. Однако итоговая звукоизоляция зависит не только от плиты, но и от конструкции пола, стяжки, стен и узлов примыкания.

Огнестойкость. Железобетон относится к негорючим материалам и сохраняет несущую функцию при воздействии высоких температур значительно лучше многих легких строительных конструкций.


Недостатки пустотных плит

Главный недостаток – ограниченная свобода планировки. Размеры готовых плит заранее определены, поэтому конструкцию здания желательно проектировать с учетом выбранного типоразмера. Попытка подогнать стандартные элементы под уже построенные стены может привести к появлению сложных и дорогостоящих участков.

Второй существенный недостаток – необходимость грузоподъемной техники. Даже относительно небольшая плита имеет значительную массу, поэтому ручной монтаж в обычных условиях невозможен.

Третий недостаток – ограничения при устройстве отверстий. Нельзя произвольно сверлить, вырезать или разрушать участки плиты, особенно в зоне опирания и расположения несущей арматуры. Любое нестандартное отверстие должно быть предусмотрено проектом либо согласовано со специалистом по расчету конструкций.

Еще одна особенность – необходимость качественного выполнения монтажных швов и узлов опирания. Сама по себе прочная заводская плита не компенсирует ошибки при ее установке.


Где применяются пустотные плиты

Пустотные плиты используют для устройства междуэтажных перекрытий в кирпичных, блочных и некоторых монолитно-каркасных зданиях. Они подходят для частных домов, многоквартирных зданий, административных сооружений, складских и коммерческих объектов при условии соответствия расчетным требованиям.

В частном строительстве плиты часто применяют между первым и вторым этажом. Они одновременно формируют потолок нижнего помещения и основание пола верхнего этажа. При этом поверхность обычно требует только подготовки под выбранную систему пола и потолочной отделки.

Для чердачных перекрытий пустотные панели также могут использоваться, если несущая способность и условия эксплуатации соответствуют проекту. В таком случае необходимо отдельно учитывать утепление, пароизоляцию, температурно-влажностный режим и нагрузку от конструкций кровли.


Почему пустоты не делают плиту слабой

На первый взгляд большое количество отверстий может создавать впечатление, что плита значительно теряет прочность. Но конструкция рассчитывается именно с учетом пустот. Материал удаляется преимущественно из зон, где он менее эффективен с точки зрения работы с изгибающими усилиями, а основные несущие элементы и арматура сохраняют требуемую геометрию.

Поэтому нельзя сравнивать пустотную плиту со сплошной железобетонной панелью только по количеству бетона. Для несущей конструкции важны расчетный пролет, схема опирания, армирование, класс бетона, нагрузка и условия эксплуатации.


Какую нагрузку выдерживает пустотная плита

Универсального значения для всех пустотных плит не существует. В зависимости от конкретного изделия расчетная нагрузка может существенно различаться. Например, для распространенных изделий встречаются значения порядка 800 кг/м², а усиленные варианты и некоторые плиты ПБ рассчитаны на значительно большие нагрузки.

Поэтому нельзя покупать плиту по принципу «чем длиннее, тем прочнее» или выбирать ее только по внешнему виду. Увеличение пролета, изменение схемы опирания или появление тяжелых перегородок непосредственно влияет на расчет конструкции.

Особенно важно учитывать постоянные нагрузки: перегородки, стяжку, напольное покрытие, инженерные системы и подвесные конструкции. К ним добавляются временные нагрузки от людей, мебели и оборудования.


Особенности опирания

Пустотные плиты обычно проектируются для опирания на несущие стены или другие предусмотренные проектом конструкции. Глубина и характер опирания должны соответствовать проектной документации и требованиям конкретной серии плит.

Край плиты нельзя просто положить на стену «как получится». Недостаточная длина опирания уменьшает надежность узла, а чрезмерное или неправильное защемление может изменить расчетную работу элемента.

Также важно контролировать отметку опор. Если соседние плиты уложены с существенным перепадом, выравнивание стяжкой не всегда является правильным решением. Перепады следует учитывать уже на этапе монтажа и выполнять предусмотренные проектом мероприятия.


Что нельзя делать с пустотными плитами

Нельзя произвольно вырезать отверстия. Особенно опасно повреждать продольные ребра и предварительно напряженную арматуру.

Нельзя устанавливать тяжелые перегородки без расчета. Дополнительная нагрузка должна учитываться при подборе плит.

Нельзя использовать пустоты как точки зацепления. Для подъема применяют предусмотренные конструкцией монтажные элементы или специальную такелажную оснастку.

Нельзя изменять схему опирания. Плита должна работать именно так, как предусмотрено расчетом.

Нельзя оставлять поврежденные изделия без оценки. Трещины, сколы и повреждения арматуры требуют проверки специалистом до монтажа или дальнейшей эксплуатации.


Реальный пример из строительства частного дома

При строительстве двухэтажного кирпичного дома владелец решил перекрыть первый этаж пустотными плитами. На этапе проектирования размеры помещения согласовали с типоразмерами ЖБИ. В результате плиты легли между несущими стенами без сложных подрезок, а монтаж был выполнен за один рабочий день с использованием крана.

Основная экономия в такой ситуации возникает не только за счет самих плит. Сокращается продолжительность строительных работ, не требуется собирать сложную опалубку на всю площадь этажа, а нижняя поверхность перекрытия сразу имеет достаточно ровную геометрию.

Совсем другой результат получается, если сначала построить дом с произвольными размерами помещений, а затем пытаться подобрать стандартные плиты. Тогда появляются доборные элементы, монолитные участки и дополнительные конструктивные решения, которые увеличивают стоимость работ.


Пустотные плиты или монолитное перекрытие

Выбор между сборным и монолитным перекрытием должен выполняться не по принципу «что прочнее», а исходя из архитектуры и расчетной схемы здания.

Пустотные плиты особенно выгодны там, где размеры помещений позволяют использовать стандартные изделия. Они обеспечивают быстрый монтаж и заводское качество.

Монолитное перекрытие дает значительно больше свободы при сложной конфигурации здания: можно формировать нестандартные пролеты, проемы, консоли и другие элементы непосредственно на объекте. Однако для этого требуется опалубка, армирование, бетонирование и время на набор прочности.


Что учитывать при покупке

Перед заказом необходимо знать длину и ширину перекрываемого пролета, схему опирания, расчетную нагрузку и расположение несущих стен. После этого подбирается конкретная марка плиты.

Проверяют геометрию изделия, отсутствие критических трещин, состояние торцов и монтажных элементов. Для бывших в употреблении плит требования еще строже: необходимо установить происхождение изделия, условия предыдущей эксплуатации и наличие повреждений.

Покупать плиты только по внешнему размеру опасно. Две панели одинаковой длины могут иметь разную несущую способность и различаться по армированию.


Преимущества и недостатки в сравнении

Параметр	Преимущество	Ограничение
Масса	Меньше, чем у сплошной железобетонной плиты аналогичного назначения	Изделия все равно требуют крана
Монтаж	Высокая скорость установки	Необходима техника и подготовленные опоры
Прочность	Высокая при правильном подборе	Нагрузку необходимо рассчитывать
Теплоизоляция	Пустоты создают воздушные камеры	Не заменяет полноценное утепление там, где оно требуется
Звукоизоляция	Лучше по сравнению с массивными легкими конструкциями некоторых типов	Зависит от всей конструкции перекрытия
Планировка	Эффективны при стандартных пролетах	Ограниченный размерный ряд
Коммуникации	Некоторые пустоты можно использовать для отдельных коммуникаций	Нельзя самостоятельно нарушать конструкцию плиты
Отделка	Заводская нижняя поверхность относительно ровная	Швы между плитами требуют обработки



Итог

Пустотные плиты перекрытия – эффективное решение для зданий, где конструктивная схема позволяет использовать сборные железобетонные элементы стандартных размеров. Их главные достоинства – высокая несущая способность, относительно небольшая масса, заводское качество, огнестойкость и высокая скорость монтажа.

Основные недостатки связаны с необходимостью применения грузоподъемной техники, ограниченным размерным рядом и строгими требованиями к устройству отверстий, опиранию и монтажу. Плита не является универсальным строительным элементом, который можно произвольно резать, сверлить или нагружать.

Наиболее грамотный подход – сначала определить расчетную схему здания и нагрузки, затем подобрать тип, размер и несущую способность плиты. Если стандартные размеры подходят под проект, пустотное перекрытие позволяет существенно ускорить строительство и получить надежную конструкцию без устройства полноценного монолитного перекрытия на всей площади.

---
