Армопояс із U-блоків: технологія пристрою

Армопояс – це монолітний залізобетонний пояс, який поєднує стіни будівлі в єдину просторову конструкцію, рівномірно розподіляє навантаження та підвищує стійкість будинку до деформацій. У малоповерховому будівництві одним із найбільш ефективних способів його пристрою вважається використання U-блоків з автоклавного газобетону. У порівнянні з класичною знімною опалубкою технологія дозволяє прискорити будівництво, покращити теплоізоляцію конструкції та отримати ідеально рівний армований пояс без додаткових оздоблювальних робіт.

Що таке армопояс і навіщо він потрібен

Армований пояс є залізобетонною балкою, що проходить по периметру будівлі. Основні завдання армопоясу:

• об'єднання несучих стін у єдину конструкцію;
• рівномірний розподіл навантаження від плит перекриття;
• підвищення стійкості стін до згинальних навантажень;
• компенсація локальної напруги;
• запобігання утворенню тріщин;
• створення надійної основи для кріплення мауерлата;
• збільшення просторової жорсткості будівлі.

Для будинків із газобетону армопояс є обов'язковим конструктивним елементом практично у всіх проектах.

Коли влаштовують армопояс

Найбільш поширені випадки застосування:

• під плити перекриття;
• між поверхами;
• під дерев'яні балки перекриття;
• під мауерлат;
• над довгими віконними отворами;
• на ділянках із підвищеним навантаженням.

Якщо проект передбачає монолітні перекриття або важку покрівлю, відсутність армопояса може призвести до появи тріщин та нерівномірної роботи стін.

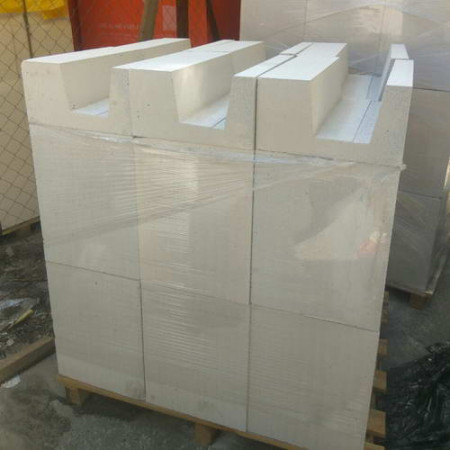

Що є U-блоками

U-блок – це газобетонний блок із внутрішньою порожниною П-подібної форми. Після монтажу встановлюється арматурний каркас, потім порожнину повністю заповнюється бетонною сумішшю. Після набору міцності виходить монолітний залізобетонний пояс, що зовні захищений шаром газобетону. Така конструкція одночасно виконує функції:

• незнімна опалубка;
• теплоізоляція;
• частини зовнішньої стіни;
• підстави під наступну кладку.



Необхідні матеріали

Для влаштування армопояса знадобляться:

• U-блоки відповідної ширини;
• клей для газобетону;
• арматура класу А500С або аналогічна згідно проекту;
• в'язальний дріт;
• фіксатори захисного шару;
• бетон не нижче класу В20 (М250) або згідно з проектною документацією;
• інструмент для ущільнення бетонної суміші.



Технологія влаштування армопоясу

Крок 1. Підготовка основи

Останній ряд газобетону ретельно вирівнюється. Допустимий перепад висоти повинен бути мінімальним, оскільки будь-які нерівності передаватимуться армопоясу. Поверхню очищають від пилу та будівельного сміття.

Крок 2. Монтаж U-блоків

Блоки укладаються на клейовий розчин аналогічно звичайній кладці. Особлива увага приділяється:

• горизонтальність ряду;
• вертикальності стін;
• якості заповнення клейових швів;
• відсутності перепадів.

Виходить безперервний замкнутий контур по всьому периметру будівлі.

Крок 3. Встановлення арматурного каркасу

Каркас збирається заздалегідь або безпосередньо всередині блоків U. Найчастіше використовують:

• чотири поздовжніх стрижня;
• поперечні хомути з розрахунковим кроком;
• захисний шар бетону з усіх боків.

Арматура не повинна торкатися стінок U-блоків. Для цього використовуються спеціальні пластикові фіксатори.

Крок 4. Бетонування

Бетон укладають безперервно по всьому периметру. Кожну ділянку необхідно ретельно ущільнити. Використовують:

• глибинний вібратор;
• або ручне штикування при невеликому обсязі.

Недостатнє ущільнення призводить до утворення порожнеч і зниження міцності конструкції.

Крок 5. Догляд за бетоном

Після заливання поверхню захищають від швидкого висихання. У спеку бетон періодично зволожують. Навантаження допускається передавати лише після досягнення бетоном необхідної міцності згідно з проектом.

Основні переваги технології

Перевага	Практичне значення
Висока швидкість монтажу	Відсутнє виготовлення знімної опалубки
Точна геометрія	Армопояс повністю збігається з розмірами стіни
Відсутність демонтажу	Після бетонування додаткові роботи не потрібні
Теплоізоляція	Газобетон зменшує утворення містків холоду
Мінімум будівельного сміття	Не залишається дощок, фанери та кріплення
Сумісність матеріалів	U-блок є продовженням основної кладки



Недоліки технології

Незважаючи на численні переваги, технологія має певні обмеження.

• Вартість U-блоків вища за вартість звичайних газоблоків.
• Необхідно дотримуватись вимог проекту з армування.
• При нестандартній геометрії будівлі частину блоків доводиться підрізати.
• Потрібне якісне бетонування без утворення порожнеч.
• Для будівель з дуже великими навантаженнями параметри армопояса повинні розраховуватись інженером.

Однак у малоповерховому будівництві ці недоліки практично не впливають на ефективність технології.

Типові помилки при влаштуванні армопоясу

Найбільш поширеними є:

• використання надто рідкого бетону;
• відсутність захисного шару навколо арматури;
• укладання пошкоджених U-блоків;
• неповне заповнення порожнини бетоном;
• погане ущільнення суміші;
• розриви армопоясу кутами будівлі;
• неправильне з'єднання арматури;
• раннє навантаження на конструкцію.

Кожна з цих помилок знижує надійність усієї будівлі.

Порівняння армопоясу з U-блоків та традиційної опалубки

Параметр	U-блоки	Дерев'яна опалубка
Монтаж	Швидкий	Більше трудомісткий
Демонтаж	Не потрібно	Обов'язковий
Теплоізоляція	Висока	Вимагає додаткового утеплення
Точність розмірів	Дуже висока	Залежить від якості складання
Кількість відходів	Мінімальне	Велике
Тривалість робіт	Менше	Більше



Практичні приклади

Приклад №1. Одноповерховий будинок площею 140 м²

Після завершення кладки зовнішніх стін потрібно виконати армопояс під залізобетонні плити перекриття. При використанні класичної дерев'яної опалубки бригада витратила б приблизно два робочі дні тільки на виготовлення, вирівнювання та подальший демонтаж конструкції. При використанні блоків U-монтаж виконується одночасно з кладкою останнього ряду стін. Після бетонування додаткових робіт не потрібно, що дозволяє швидше розпочати монтаж плит.

Приклад №2. Будинок з мансардним дахом

Перед встановленням мауерлата влаштовується армопояс. Якщо використовувати звичайну опалубку, що знімається без утеплення, взимку бетонний пояс стає містком холоду. Застосування U-блоків дозволяє закрити залізобетон шаром газобетону, завдяки чому температура внутрішньої поверхні стіни залишається вищою, а ймовірність утворення конденсату значно зменшується.

Приклад №3. Будинок складного планування

У будівлі з декількома еркерами та довгими зовнішніми стінами армопояс забезпечує об'єднання всіх конструкцій у єдину жорстку систему. Навіть при невеликих сезонних зрушеннях основи навантаження перерозподіляється по всьому контуру будівлі, що суттєво знижує ризик появи локальних тріщин.

Рекомендації фахівців

• Використовуйте U-блоки тієї ж щільності, що й основна кладка.
• Арматурний каркас виготовляйте за проектом.
• Не допускайте контакту арматури зі стінками блоку.
• Бетонування виконуйте безперервно по всьому периметру.
• Обов'язково ущільнюйте бетонну суміш.
• Не навантажуйте армопояс до досягнення розрахункової міцності бетону.
• Контролюйте горизонтальність конструкції на кожному етапі монтажу.



Висновок

Армопояс із U-блоків є одним із найбільш технологічних рішень для будівництва будинків із газобетону. Така конструкція поєднує високу здатність залізобетону, що несе, з теплоізоляційними властивостями газобетону, забезпечує точну геометрію стін, прискорює будівельні роботи і виключає необхідність пристрою знімної опалубки. При дотриманні технології монтажу, правильному армуванні та використанні бетону необхідного класу армопояс надійно сприймає експлуатаційні навантаження, збільшує просторову жорсткість будівлі та суттєво підвищує довговічність усієї конструкції.

---
