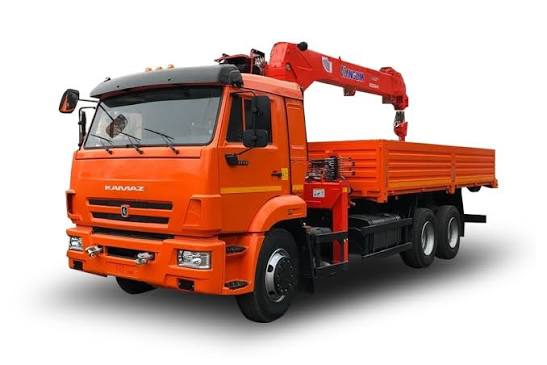

Вантажопідйомність маніпулятора: як правильно вибрати техніку

Вантажопідйомність маніпулятора не можна визначати лише за максимальною вагою, зазначеною в характеристиках автомобіля або краново-маніпуляторної установки. Реальна здатність КМУ підняти вантаж залежить від вильоту стріли, вантажного моменту, положення опор, маси самого вантажу та умов роботи.

Тому під час замовлення маніпулятора важливо відповісти не лише на запитання «скільки тонн потрібно підняти», а й на запитання «на якій відстані від автомобіля знаходиться вантаж». Один і той самий маніпулятор може безпечно підняти важкий вантаж безпосередньо поруч із собою, але мати значно менше допустиме навантаження за максимального вильоту стріли.


Що означає вантажопідйомність маніпулятора

Вантажопідйомність – це максимальна маса вантажу, яку конкретна краново-маніпуляторна установка здатна підіймати за певних умов експлуатації.

У технічних характеристиках зазвичай зазначають максимальну вантажопідйомність за мінімального вильоту. Ця цифра не є універсальною для всієї робочої зони.

Наприклад, якщо в характеристиках КМУ зазначена вантажопідйомність 5 тонн, це не означає, що п’ять тонн можна підняти на відстані 8–10 метрів від автомобіля. За великого вильоту допустима маса може бути в кілька разів меншою.


Чому виліт стріли такий важливий

Виліт – це відстань від місця встановлення КМУ до вертикальної лінії, що проходить через вантаж. При збільшенні вильоту зростає навантаження на механізм та опорну систему.

Саме тому вантажна діаграма є одним із головних документів під час оцінювання можливостей маніпулятора.

Умовний приклад: установка здатна підняти важкий піддон, коли він знаходиться безпосередньо біля автомобіля. Якщо той самий піддон потрібно перемістити через паркан і встановити на значній відстані, допустима маса може виявитися нижчою за граничну.


Що таке вантажний момент

Вантажний момент характеризує поєднання маси вантажу, що підіймається, та відстані, на якій він знаходиться відносно крана.

Чим більша відстань до вантажу, тим вищий момент навантаження за однакової маси. Тому збільшення вильоту стріли безпосередньо впливає на допустиму вантажопідйомність.

Саме вантажний момент дає змогу точніше оцінювати КМУ, ніж одна цифра максимальної вантажопідйомності.


Основні параметри під час вибору маніпулятора

Параметр	Що показує	Коли особливо важливий
Максимальна вантажопідйомність	Граничну масу за певної конфігурації	Під час роботи з важкими вантажами
Вантажний момент	Робочі можливості КМУ за різних вильотів	Під час розвантаження на відстані від машини
Максимальний виліт	Дальність переміщення вантажу	Під час розвантаження за парканом, будівлею або іншою перешкодою
Висота підйому	Максимальну висоту подачі	Під час роботи біля багатоповерхових будівель і споруд
Вантажопідйомність автомобіля	Допустиму масу вантажу, що перевозиться	Під час вибору автомобіля для доставки
Опорний контур	Розмір робочої зони виносних опор	На тісних будівельних майданчиках
Розмір платформи	Можливість розмістити вантаж	Для довгомірних і габаритних матеріалів



Як правильно визначити необхідну вантажопідйомність

Спочатку визначають масу найважчого елемента, який потрібно підіймати. Якщо вантаж складається з кількох частин, орієнтуються саме на максимальну масу однієї операції підйому.

Потім визначають відстань від передбачуваного місця встановлення автомобіля до точки, де має опинитися вантаж.

Після цього перевіряють вантажну діаграму КМУ та переконуються, що необхідна маса є допустимою за відповідного вильоту.

Додатково враховують висоту підйому та конфігурацію стріли.


Чому не можна вибирати маніпулятор лише за вагою вантажу

Припустімо, необхідно розвантажити піддон масою 1,5 тонни. На перший погляд підійде практично будь-який середній маніпулятор.

Однак якщо автомобіль може під’їхати до місця розвантаження лише на 7 метрів, потрібен значно більший виліт стріли. Якщо на цьому вильоті КМУ розрахована лише на 1 тонну, машина не зможе виконати операцію, незважаючи на те, що її максимальна вантажопідйомність біля основи може становити кілька тонн.

Тому вага вантажу без відстані до точки розвантаження – неповна інформація.


Маніпулятори малої вантажопідйомності

Компактні КМУ застосовують для відносно легких вантажів: невеликих піддонів, будівельних матеріалів, обладнання, елементів благоустрою та інших об’єктів, маса яких перебуває в межах характеристик установки.

Перевага такої техніки – менші габарити та простіша робота на обмежених майданчиках.

Недолік – обмежена можливість підіймати важкі вантажі за великого вильоту.


Маніпулятори середньої вантажопідйомності

Середній клас є одним із найбільш універсальних для будівельних і транспортних завдань. Така техніка може використовуватися для доставки матеріалів на піддонах, металопрокату, обладнання та різних конструкцій.

Під час вибору необхідно враховувати не лише масу вантажу, а й довжину стріли. Потужніша КМУ з коротким вильотом може виявитися менш придатною, ніж установка з меншою максимальною вантажопідйомністю, але достатньою робочою зоною.


Важкі маніпулятори

Потужні КМУ застосовують для роботи з важкими конструкціями, обладнанням, бетонними виробами та іншими вантажами великої маси.

Однак збільшення вантажопідйомності зазвичай супроводжується зростанням маси та габаритів автомобіля. Для такої техніки потрібно більше місця для під’їзду та встановлення опор.

На тісній ділянці потужна машина може виявитися менш зручною, ніж компактний маніпулятор із відповідною вантажною діаграмою.


Як враховувати виліт стріли

Виліт необхідно вимірювати до центра ваги вантажу або враховувати його положення відповідно до вимог експлуатації конкретної КМУ.

Важливо розуміти, що максимальний виліт і максимальна вантажопідйомність – це різні характеристики. Не можна автоматично вважати, що установка підніме максимальну вагу на максимальній відстані.

Якщо вантаж необхідно перемістити через перешкоду, вимірюють не лише горизонтальну відстань, а й необхідну висоту підйому.


Вантажна діаграма: головний документ під час вибору

Вантажна діаграма показує допустиме навантаження КМУ залежно від положення стріли.

Під час підбору техніки необхідно знайти на діаграмі робочий виліт, що відповідає реальному завданню, і перевірити допустиму масу.

Якщо маса вантажу близька до граничного значення, бажано вибирати техніку із запасом за характеристиками, а не експлуатувати КМУ постійно на межі допустимого навантаження.


Запас за вантажопідйомністю

Підбирати маніпулятор точно під граничну масу вантажу недоцільно. У реальній роботі можливі похибки оцінки маси, зміна положення вантажу, особливості стропування та інші фактори.

Тому краще вибирати машину, яка впевнено виконує необхідну операцію в передбаченому діапазоні вантажної діаграми.

При цьому запас не означає можливість перевищувати паспортні обмеження. Робоче навантаження в будь-якому разі не повинно виходити за межі дозволених характеристик КМУ.


Вплив опор на вантажопідйомність

Виносні опори підвищують стійкість автомобіля під час роботи крана. Їх необхідно встановлювати відповідно до вимог виробника.

Під час вибору місця враховують міцність ґрунту, наявність траншей, підземних комунікацій, ухилів та інших факторів.

Навіть маніпулятор із великою вантажопідйомністю не можна безпечно експлуатувати на непідготовленій або недостатньо міцній основі.


Вантажопідйомність автомобіля та вантажопідйомність КМУ – не одне й те саме

Це два різні параметри. КМУ може бути розрахована на певну масу підйому, але автомобіль має власну допустиму масу вантажу, що перевозиться.

Наприклад, установка здатна підняти кілька тонн, однак після врахування власної маси машини, обладнання та встановленої КМУ корисна вантажопідйомність платформи буде обмежена.

Тому під час перевезення важкого вантажу необхідно одночасно перевіряти можливості крана та допустиму масу вантажу для самого автомобіля.


Як вибрати маніпулятор для будівельних матеріалів

Для газобетону, цегли, цементу, плитки та інших матеріалів важливо визначити масу одного піддона. Потім оцінюють кількість піддонів та їхні габарити.

Якщо вантаж потрібно просто встановити поруч з автомобілем, великий виліт може бути не потрібен. Якщо піддони необхідно розмістити глибоко на ділянці, за будинком або за парканом, вимоги до КМУ суттєво зростають.


Реальний приклад: доставка газобетону

Для будівництва будинку необхідно було доставити кілька піддонів газобетону. Маса кожного піддона була допустимою для обраного маніпулятора.

Проблема виникла не з вагою, а з розташуванням ділянки: автомобіль не можна було поставити безпосередньо біля місця складування. Для подачі піддонів потрібен був збільшений виліт стріли.

Після перевірки вантажної діаграми з’ясувалося, що на необхідному вильоті допустима маса одного піддона нижча за його фактичну вагу. У результаті знадобилася КМУ більшої вантажопідйомності.

Цей приклад показує, чому вибір техніки лише за масою вантажу може призвести до помилки.


Реальний приклад: розвантаження металопрокату

Під час доставки довгомірного металевого профілю необхідно було розвантажити його збоку від будівлі. Машина могла перевозити вантаж за масою, однак потрібно було забезпечити достатній виліт стріли.

Під час розрахунку враховували не лише масу пачки, а й відстань до місця складування. Додатково перевірили можливість встановлення опор на майданчику.

У результаті маніпулятор виконав розвантаження без додаткового автокрана.


Реальний приклад: побутівка на ділянці

Під час встановлення будівельної побутівки маса конструкції сама по собі може перебувати в межах можливостей КМУ. Однак під час роботи біля будинку виникає інша проблема – потрібно одночасно забезпечити необхідний виліт і висоту підйому.

Якщо маніпулятор недостатньо потужний на необхідному вильоті, збільшення вильоту стріли не вирішить завдання. У цьому випадку обирають іншу КМУ або спеціалізовану підйомну техніку.


Основні помилки під час вибору вантажопідйомності

Помилка	Чому це неправильно
Орієнтуватися лише на максимальну вантажопідйомність	Максимальне значення діє лише за певної конфігурації стріли
Не повідомляти оператору відстань до вантажу	Неможливо правильно підібрати робочий виліт
Ігнорувати висоту підйому	Може не вистачити робочої висоти стріли
Не враховувати габарити вантажу	Вантаж може не поміститися на платформі або мати складний центр ваги
Вибирати машину без запасу	Робота може виявитися на граничному режимі
Не враховувати майданчик для опор	Неможливо безпечно встановити КМУ
Плутати вантажопідйомність крана та автомобіля	Машина може підняти вантаж, але не мати права його перевозити



Яку інформацію повідомити під час замовлення маніпулятора

Для точного підбору техніки замовнику бажано заздалегідь підготувати такі дані:


• масу найважчого вантажу;
• кількість вантажних місць;
• габарити вантажу;
• місце завантаження;
• місце розвантаження;
• відстань від автомобіля до точки встановлення вантажу;
• необхідну висоту підйому;
• ширину та стан під’їзної дороги;
• умови майданчика для встановлення опор;
• наявність будівель, дротів, дерев та інших перешкод.

Чим складніший об’єкт, тим важливіше надати фотографії або схему місця роботи до подачі машини.


Переваги правильно підібраної вантажопідйомності

Правильний підбір КМУ дає змогу виконати завантаження та розвантаження без перевантаження обладнання, скоротити кількість додаткових операцій і уникнути залучення важчої техніки без необхідності.

Маніпулятор працює ефективніше, коли його характеристики відповідають реальному завданню, а не просто мають більшу цифру максимальної вантажопідйомності.


Недоліки надто потужного маніпулятора

Надмірна вантажопідйомність також не завжди є перевагою. Важча машина може мати більші габарити, їй може бути складніше під’їхати до об’єкта, а для висування опор потрібно більше місця.

Крім того, використання надмірно великої техніки для невеликого вантажу може бути економічно невиправданим.

Оптимальний варіант – машина, яка має достатню вантажопідйомність і виліт для конкретної роботи, а не просто максимальні характеристики.


Коли потрібен маніпулятор більшої вантажопідйомності

Потужнішу КМУ обирають, якщо фактична маса вантажу близька до граничного навантаження на необхідному вильоті, необхідно працювати на значній відстані від автомобіля, потрібна велика висота підйому або передбачається робота з кількома типами важких вантажів.

Якщо ж завдання виходить за межі можливостей обраної КМУ, не можна компенсувати недостатню вантажопідйомність збільшенням вильоту або іншими маніпуляціями. У такому разі потрібна інша техніка.


Підсумок

Вантажопідйомність маніпулятора необхідно вибирати не за однією цифрою з оголошення, а за сукупністю характеристик: масою вантажу, робочим вильотом стріли, вантажним моментом, висотою підйому, характеристиками автомобіля та умовами встановлення.

Головний принцип простий: чим далі від автомобіля знаходиться вантаж, тим менша його допустима маса для конкретної КМУ. Тому перед замовленням необхідно визначити не лише вагу, а й точне місце, куди потрібно перемістити вантаж.

Для стандартної доставки будівельних матеріалів достатньо заздалегідь знати масу піддона та відстань до точки розвантаження. Для важких конструкцій, побутівок, обладнання та монтажних робіт додатково оцінюють висоту підйому, габарити вантажу, стан майданчика та можливість безпечного встановлення опор.

Правильно обраний маніпулятор – це не найпотужніша машина, а техніка, яка впевнено виконує конкретну операцію в межах своєї вантажної діаграми та експлуатаційних обмежень.
