Як класти шамотну цеглу на мертель

Кладка шамотної цегли на мертель застосовується під час облаштування топок, камінів, печей, димових каналів та інших ділянок, які зазнають впливу високої температури. Головна особливість такої кладки полягає в необхідності правильно підібрати мертель до шамотної цегли, приготувати розчин без порушення пропорцій і сформувати тонкі рівномірні шви.

Шамотну цеглу не слід класти на звичайний цементно-піщаний розчин у зоні безпосереднього впливу високих температур. Під час нагрівання цементне в’яжуче втрачає необхідні властивості, а шви починають руйнуватися. Вогнетривкий мертель розрахований саме на такі умови, але лише за умови дотримання технології конкретного складу.


Що таке шамотна цегла та мертель

Шамотну цеглу виготовляють із вогнетривкої глини з додаванням шамоту. Після випалу матеріал набуває високої термостійкості та здатний працювати за температур, недопустимих для звичайної будівельної цегли.

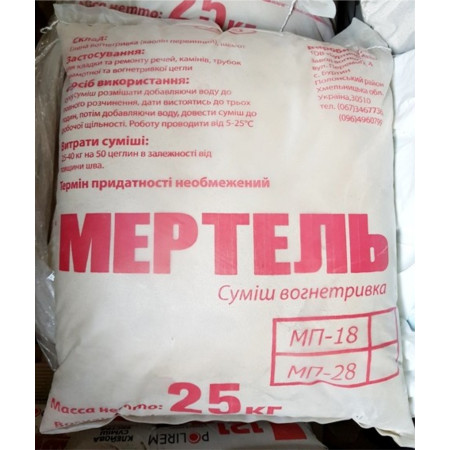

Мертель – суха вогнетривка суміш, яку після замішування водою використовують для облаштування кладочних швів. Склад мертелю підбирають з урахуванням температури експлуатації та характеристик вогнетривкої цегли.

Для шамотної кладки важливо не просто купити будь-який матеріал із маркуванням «вогнетривкий», а перевірити його технічні характеристики та рекомендації виробника.


Чому шамотну цеглу кладуть саме на вогнетривкий розчин

Під час роботи топки цегла та кладочний шов багаторазово нагріваються й охолоджуються. Матеріали повинні витримувати ці цикли без інтенсивного руйнування.

Сумісні шамотна цегла та мертель мають близькі експлуатаційні характеристики. Це зменшує ризик появи тріщин через різну поведінку матеріалів під час нагрівання.

Звичайний цементний розчин для внутрішньої частини топки використовувати не можна, якщо це не передбачено спеціальною конструкцією та відповідною технологією.


Переваги кладки шамотної цегли на мертель

Основна перевага – можливість отримати вогнетривку кладку, розраховану на високотемпературну експлуатацію.

До інших переваг належать:


• висока термостійкість правильно підібраної системи;
• сумісність із шамотними виробами за умови вибору відповідного мертелю;
• стійкість кладки до повторних циклів нагрівання та охолодження;
• можливість облаштування топкової камери та інших гарячих зон;
• передбачуваний склад промислової сухої суміші;
• зручність приготування розчину безпосередньо перед кладкою.



Недоліки та обмеження

Вогнетривка кладка потребує більшої точності, ніж звичайна цегляна кладка. Помилки в товщині шва, складі розчину та сушінні можуть призвести до появи тріщин.

Мертель також не можна вважати універсальним матеріалом для будь-якої частини печі. На холодних зовнішніх ділянках може застосовуватися інша кладочна суміш, якщо це передбачено конструкцією.

Ще одне обмеження – необхідність суворо дотримуватися інструкції виробника. Не можна довільно додавати цемент, пісок або збільшувати кількість води для підвищення пластичності.


Який мертель вибрати для шамотної цегли

Мертель вибирають за температурою експлуатації, типом шамотної цегли, необхідною товщиною шва та рекомендаціями виробника.


Параметр	На що звернути увагу
Тип мертелю	Повинен відповідати призначенню та температурній зоні
Вогнетривкість	Має відповідати максимальній температурі експлуатації
Фракція наповнювача	Впливає на зручність роботи та допустиму товщину шва
Сумісність із цеглою	Бажано використовувати рекомендовану виробником комбінацію
Кількість води	Визначається інструкцією конкретного складу
Допустима товщина шва	Не повинна довільно збільшуватися для компенсації нерівностей



Підготовка шамотної цегли

Перед кладкою цеглу сортують. Елементи із серйозними сколами, тріщинами та порушеною геометрією не використовують на найбільш відповідальних ділянках топки.

Поверхню очищають від пилу та забруднень. Особливо важливо видалити пухкі частинки, які можуть погіршити контакт із мертелем.

Якщо цеглу необхідно підрізати, різання виконують акуратно, щоб отримати рівну поверхню. Кількість підрізань бажано мінімізувати ще на етапі розкладки.


Чи потрібно замочувати шамотну цеглу

Універсальної відповіді для всіх видів мертелю немає. Деякі технології вимагають певної підготовки цегли, інші передбачають роботу із сухими виробами або зволоження в обмеженому обсязі.

Тому спосіб підготовки визначають за інструкцією конкретного мертелю та рекомендаціями виробника цегли. Самостійне тривале замочування без урахування технології може змінити водопоглинання поверхні та вплинути на роботу розчину.


Як правильно приготувати мертель

Суху суміш змішують із чистою водою у пропорції, зазначеній виробником. Воду додають поступово, ретельно перемішуючи склад до однорідної консистенції.

Для невеликого обсягу зручно використовувати будівельний міксер на низьких обертах. Сухих грудок у готовій суміші не повинно бути.

Якщо інструкція передбачає витримування розчину перед повторним перемішуванням, її необхідно дотримуватися.

Готувати одразу великий обсяг не завжди доцільно: робочий час розчину обмежений, а пересохлий матеріал не можна нескінченно відновлювати додаванням води.


Чому не можна додавати воду «на око»

Надмірна кількість води робить суміш рідшою та зручнішою для нанесення, але після висихання структура розчину може виявитися менш щільною.

У вогнетривкій кладці це особливо критично. Зміну водоцементного співвідношення для цементних складів і водного замішування вогнетривких сумішей не можна сприймати як безпечне коригування консистенції.

Кількість води повинна відповідати технічній документації конкретного мертелю.


Пробна розкладка цегли

Перед нанесенням розчину бажано виконати суху розкладку першої ділянки. Це дає змогу перевірити розміри цегли, положення кутів, місця підрізання та розташування швів.

Для топки особливо важливо заздалегідь продумати геометрію. Виправляти розкладку після нанесення мертелю значно складніше.


Як наносити мертель

Розчин розподіляють по поверхні рівномірним шаром. Кількість суміші має бути достатньою для повного формування передбаченого шва, але не надмірною.

Цеглу встановлюють на місце, акуратно осаджують і коригують її положення. Надлишки розчину видаляють.

Для вогнетривкої кладки принципово важлива рівномірність шва по всій площі контакту. Порожнини всередині шва небажані, особливо в топковій камері.


Якою має бути товщина шва

Товщина шва визначається конструкцією печі, видом цегли та вимогами конкретного мертелю. У відповідальних вогнетривких конструкціях прагнуть до тонких і рівномірних швів.

Не слід навмисно збільшувати шов, щоб компенсувати значні відмінності в розмірах цегли. Великий обсяг розчину може сильніше змінювати свої розміри під час висихання та нагрівання.

Якщо геометрія цегли сильно порушена, проблемний елемент краще замінити або використати в менш відповідальному місці.


Як контролювати правильність кладки

Після встановлення кожної цеглини перевіряють її положення відносно сусідніх елементів. Контролюють горизонтальність, вертикальність і загальну геометрію конструкції.

Для довгих ділянок використовують будівельний рівень і правило. Під час облаштування топки особливо важливо зберегти проєктні розміри камери.

Не слід постійно рухати вже встановлену цеглу після того, як розчин почав схоплюватися. Такі переміщення можуть порушити контакт розчину з поверхнею.


Як класти кути топки

Кути задають геометрію всієї топкової камери. Їх викладають особливо ретельно, регулярно перевіряючи вертикальність і розміри.

Шви мають бути заповнені рівномірно, без великих порожнин. При цьому не слід створювати надмірно товстий шар розчину.

Після формування кутів між ними натягують контрольну лінію, щоб наступні ряди зберігали задану площину.


Як робити підрізання шамотної цегли

Шамотну цеглу ріжуть інструментом, призначеним для роботи з твердими мінеральними матеріалами. Різання має бути максимально точним.

Підганяти цеглу за рахунок великого шару мертелю неправильно. Чим точніша геометрія елементів, тим простіше отримати стабільну вогнетривку кладку.

Після різання поверхню очищають від пилу.


Чи потрібно заповнювати вертикальні шви

Так, якщо конструкція передбачає повноцінну цегляну кладку із заповненням вертикальних з'єднань. Порожні вертикальні шви можуть порушувати цілісність кладки та створювати локальні слабкі місця.

Особливості перев'язки та заповнення швів визначаються конструкцією конкретної печі. Внутрішня футеровка також може мати спеціальні вимоги.


Перев'язка шамотної кладки

Шви сусідніх рядів не повинні розташовуватися безперервною вертикальною лінією, якщо проєктом передбачена звичайна перев'язка. Розкладка має забезпечувати стійкість конструкції та правильну передачу навантаження.

Водночас футеровка топки може мати власну конструктивну схему. Її не можна автоматично замінювати стандартною схемою кладки звичайної стіни.


Футеровка та зовнішня кладка – не одне й те саме

Шамотна футеровка безпосередньо контактує з високими температурами. Зовнішня частина печі працює в інших умовах.

У деяких конструкціях між гарячою футеровкою та зовнішньою кладкою передбачається конструктивний зазор або інше рішення, що дає змогу компенсувати температурні деформації.

Жорстко зв'язувати різні частини печі без урахування їхнього теплового розширення не можна.


Основні помилки під час кладки шамотної цегли на мертель

Помилка	Що відбувається
Використання звичайного цементного розчину в топці	Шви можуть руйнуватися під впливом високих температур
Непідходящий мертель	Розчин не відповідає умовам експлуатації
Надмірна кількість води	Може погіршитися структура висохлого розчину
Занадто товсті шви	Підвищується ризик усадки та температурного розтріскування
Кладка на забруднену поверхню	Знижується якість контакту
Використання сильно пошкодженої цегли	Погіршується надійність найбільш навантажених ділянок
Неправильна перев'язка	Знижується конструктивна цілісність кладки
Різке перше прогрівання	Волога кладка зазнає надмірного температурного впливу
Самовільне додавання цементу або піску	Змінюються характеристики вогнетривкого складу



Реальний приклад: мертель виявився занадто рідким

Під час кладки топки розчин зробили значно рідшим, ніж вимагала інструкція, щоб прискорити роботу. Цеглу було легко коригувати, однак після висихання окремі шви виявилися пухкими.

Причина була не в якості цегли. Було порушено технологію приготування суміші. У вогнетривкій кладці зручність нанесення не повинна досягатися за рахунок довільного збільшення кількості води.


Реальний приклад: занадто товстий шов

Під час будівництва печі частина цегли мала невеликі розмірні відхилення. Замість сортування та підбору елементів майстер почав компенсувати різницю товщиною мертелю.

Після кількох циклів нагрівання на окремих швах з'явилися тріщини. Найтовстіші ділянки виявилися найбільш проблемними.

За правильної організації робіт цеглу спочатку сортують і підбирають за розміром, а мертель використовують для формування передбаченого технологією шва, а не для вирівнювання значних перепадів.


Реальний приклад: звичайний розчин у топковій камері

Під час ремонту старої печі частину шамотної цегли замінили, але для її кладки використали звичайний цементний розчин. Спочатку ремонт виглядав нормально.

Після кількох інтенсивних протоплювань шви в гарячій зоні почали руйнуватися. Під час повторного ремонту пошкоджений розчин довелося повністю видалити та замінити відповідним вогнетривким складом.

Цей приклад добре показує, що економія на спеціалізованому розчині в топці зазвичай не виправдана.


Сушіння шамотної кладки

Після завершення кладки піч не можна одразу експлуатувати на повній потужності. У свіжому розчині залишається волога, яку необхідно видаляти поступово.

Первинне прогрівання виконують обережно, поступово збільшуючи навантаження відповідно до технології застосованого мертелю та конструкції печі.

Занадто швидке нагрівання вологої кладки може призвести до утворення пари всередині швів і пошкодження ще не підготовленої конструкції.


Коли мертель починає працювати на повне навантаження

Це залежить від конкретного складу. Одні вогнетривкі суміші мають повітряне твердіння, інші працюють за спеціальною технологією після висушування та прогрівання.

Тому не можна встановлювати єдиний термін для всіх мертелів. Необхідно дотримуватися інструкції виробника.


Як перевірити готову кладку

Перед першим повноцінним використанням перевіряють геометрію топки, якість швів, відсутність явних порожнин і великих тріщин.

Під час пробного прогрівання звертають увагу на появу диму в не призначених для цього місцях, запах перегрівання та зміну стану швів.

Будь-які серйозні дефекти необхідно усунути до подальшої експлуатації печі.


Що дає правильна кладка

Правильно виконана кладка забезпечує стабільну геометрію топкової камери, надійний контакт цегли та швів і стійкість конструкції до передбачених температурних циклів.

Водночас довговічність залежить не лише від мертелю. Не менш важливі якість шамотної цегли, конструкція печі, правильне облаштування температурних зазорів, основа та режим експлуатації.


Підсумок

Класти шамотну цеглу на мертель необхідно з урахуванням особливостей обох матеріалів і реального температурного режиму печі. Основні умови якісної роботи – сумісний вогнетривкий склад, чиста поверхня цегли, правильна кількість води, рівномірні тонкі шви та точна геометрія кладки.

Мертель не призначений для того, щоб компенсувати кривизну або значні розмірні відхилення цегли. Спочатку виконують правильну розкладку та підбір елементів, а потім формують передбачений технологією шов.

Після завершення кладки конструкція повинна висохнути та пройти поступове перше прогрівання. Різке включення печі на повну потужність – одна з найчастіших причин пошкодження свіжої вогнетривкої кладки.

Якщо дотримуватися технології виробника мертелю, використовувати відповідну шамотну цеглу та враховувати температурні деформації всієї конструкції, вогнетривка кладка зможе надійно виконувати свою функцію протягом тривалої експлуатації.
