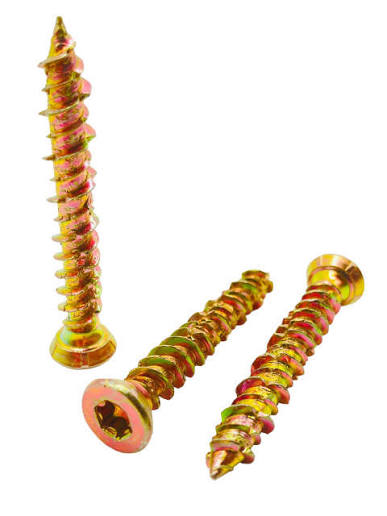

Як підібрати довжину та діаметр турбошурупа
Від чого залежить вибір турбошурупа
Основними параметрами є діаметр кріплення, його довжина, глибина анкерування та тип основи. Для поширених турбошурупів по бетону типовим є діаметр 7,5 мм, а довжина підбирається залежно від товщини конструкції та необхідної глибини входження в основу. Для низки моделей доступні розміри від 52 до 202 мм і більше.Важливе правило полягає в тому, що довжина турбошурупа має забезпечувати одночасно проходження через деталь, що закріплюється, та достатню робочу глибину в основі. Для деяких поширених моделей мінімальна глибина анкерування становить близько 30 мм у бетоні та 40 мм у повнотілій цеглі, однак конкретні значення необхідно перевіряти за характеристиками вибраного кріплення.
Як правильно підібрати довжину турбошурупа
Під час практичного підбору спочатку визначають товщину деталі, через яку проходитиме кріплення. Потім додають необхідну глибину анкерування та вибирають найближчий доступний розмір турбошурупа.Умовно підбір можна представити так:
Довжина турбошурупа = товщина деталі, що закріплюється + необхідна глибина анкерування + конструктивний запас.
Водночас цю залежність не можна сприймати як універсальну розрахункову формулу для відповідальних конструкцій. Виробник конкретного турбошурупа може встановлювати власну мінімальну глибину анкерування, максимальну товщину матеріалу, що прикріплюється, та вимоги до монтажу.
Приклад підбору довжини
Припустимо, необхідно закріпити металевий профіль товщиною 2 мм до бетонної стіни. Якщо для вибраного турбошурупа потрібна мінімальна глибина анкерування 30 мм, теоретично достатньо невеликої довжини. На практиці вибирають стандартний розмір з урахуванням геометрії головки, товщини можливої прокладки та вимог виробника.Інший приклад – кріплення дерев'яної рейки товщиною 40 мм до бетонної основи. За необхідної глибини анкерування близько 30 мм кріплення має забезпечувати робочу довжину не менше 70 мм. Тому зі стандартного ряду доцільно розглядати турбошуруп довжиною 72 мм або наступний відповідний розмір.
Під час кріплення бруса товщиною 50 мм до бетонної стіни часто розглядають розміри близько 92–112 мм. Довший варіант може знадобитися, якщо потрібно збільшити глибину входження в основу або конструкція містить додаткові прокладки.
Таблиця орієнтовного підбору довжини
| Товщина деталі | Орієнтовна довжина | Типові завдання |
|---|---|---|
| до 10 мм | 52 мм | Профілі, тонкі елементи, невеликі конструкції |
| 10–25 мм | 52–72 мм | Рейки, монтажні планки, профілі |
| 20–45 мм | 72–92 мм | Дерев'яні елементи, віконні конструкції |
| 30–65 мм | 92–112 мм | Бруси, коробки, напрямні |
| 40–90 мм | 112–132 мм | Товсті дерев'яні деталі, монтажні конструкції |
| 60–110 мм | 132–152 мм | Конструкції з великою товщиною деталі, що прикріплюється |
Ця таблиця є орієнтиром, а не заміною технічним даним конкретного виробу. Наприклад, для одного з поширених турбошурупів діаметром 7,5 мм виробник вказує мінімальну глибину анкерування 30 мм у бетоні та 40 мм у повнотілій цеглі.
Як підібрати діаметр турбошурупа
Діаметр вибирають не за товщиною деталі, що закріплюється, а насамперед за навантаженням, типом основи та характеристиками самого кріплення. Збільшення діаметра не завжди означає пропорційне збільшення несучої здатності, оскільки може зруйнуватися не металевий шуруп, а бетон, цегла або інший матеріал основи.Для звичайних монтажних завдань широко застосовується турбошуруп діаметром 7,5 мм. Такий розмір використовують для кріплення віконних і дверних конструкцій, металевих профілів, дерев'яних елементів та різних монтажних деталей до відповідних мінеральних основ.
Більші діаметри застосовують для завдань, де потрібна підвищена несуча здатність, однак вибирати їх необхідно за технічними характеристиками конкретного виробу. Самостійно збільшувати діаметр лише заради «більшого запасу міцності» неправильно.
Чому діаметр 7,5 мм такий поширений
Турбошуруп 7,5 мм є практичним компромісом між розміром отвору, міцністю сталевого стрижня та зручністю монтажу. Для низки таких виробів використовується свердління отвору діаметром близько 6 мм, після чого кріплення нарізає власну різьбу в основі.У продажу широко представлені розміри 7,5×52, 7,5×72, 7,5×92, 7,5×112, 7,5×132, 7,5×152, 7,5×182 і 7,5×202 мм. Однак конкретний розмірний ряд залежить від виробника.
Вибір турбошурупа залежно від основи
Матеріал стіни безпосередньо впливає на допустиму глибину анкерування та несучу здатність з'єднання. Не можна застосовувати однаковий підхід для бетону, повнотілої цегли, легкого бетону та газобетону.Бетон
Для бетону турбошуруп вибирають з урахуванням необхідної глибини анкерування та класу основи. Для деяких моделей достатньою є мінімальна ефективна глибина близько 30 мм. Однак за підвищених навантажень необхідно орієнтуватися на розрахункові характеристики конкретного кріплення, а не лише на його геометричні розміри.Повнотіла цегла
У повнотілій цеглі зазвичай потрібна більша глибина входження, ніж у бетоні. Для поширених моделей мінімальна глибина анкерування може становити близько 40 мм. Кріплення слід розташовувати в тілі цегли, уникаючи слабких ділянок і швів.Газобетон і легкий бетон
Для пористих матеріалів стандартний турбошуруп по бетону підходить не завжди. Тут важливі спеціальна геометрія різьби, глибина встановлення та фактична щільність основи. Для деяких виробів виробники вказують значно більшу мінімальну глибину анкерування в легкому бетоні.Тому турбошуруп для газобетону необхідно вибирати як окремий тип кріплення, якщо це передбачено виробником. Не можна переносити показники несучої здатності турбошурупа по бетону на газобетон.
Як вибрати довжину для віконної рами
Під час встановлення віконного блока необхідно враховувати товщину профілю, монтажного зазору та відстань, яка має залишатися для анкерування в стіні. Турбошуруп повинен проходити через профіль і надійно входити в несучу частину основи.Наприклад, якщо сумарна товщина профілю та монтажної зони становить близько 45 мм, а вибраному кріпленню потрібно не менше 30 мм робочого анкерування, розмір близько 75 мм є мінімально орієнтовним. Із стандартного ряду в такому випадку логічно розглядати 92 мм, якщо це відповідає конструкції та технічним вимогам вибраного виробу.
Важливо, щоб кріплення не закінчувалося в штукатурці, теплоізоляції або слабкому поверхневому шарі. Робоча частина має знаходитися саме в несучій основі.
Як підібрати турбошуруп для дерев'яного бруса
Під час кріплення бруса до бетону спочатку вимірюють товщину деревини. Наприклад, для бруса 50 мм, якщо необхідно отримати близько 40 мм робочого анкерування, потрібне кріплення довжиною не менше 90 мм. Найближчий стандартний розмір може становити 92 мм.Якщо між брусом і бетоном знаходиться прокладка, гідроізоляційний шар або інша деталь, її товщину також необхідно враховувати. Тому турбошуруп 92 мм в одній конструкції може бути достатнім, а в іншій знадобиться 112 мм.
Що буде, якщо турбошуруп занадто короткий
Недостатня довжина призводить до зменшення глибини анкерування. Різьба захоплює занадто малий об'єм основи, тому під навантаженням кріплення може вирватися або почати провертатися.Особливо небезпечною така помилка є під час кріплення віконних рам, дверних коробок, напрямних та елементів, які зазнають навантаження на вирив. Зовні з'єднання може виглядати нормально, але його фактична несуча здатність буде недостатньою.
Чи можна використовувати занадто довгий турбошуруп
Надмірна довжина сама по собі не робить з'єднання надійнішим. Якщо необхідна глибина анкерування вже забезпечена, подальше збільшення довжини може не дати практичної переваги.Крім того, під час занадто глибокого свердління існує ризик потрапити в арматуру, комунікації або порожнини конструкції. Тому довжину слід підбирати не за принципом «чим довше, тим краще», а виходячи з реальної геометрії та умов монтажу.
Важливий не лише діаметр і довжина
Під час вибору необхідно враховувати також діаметр свердла. Наприклад, для низки турбошурупів 7,5 мм виробники вказують свердління отвору діаметром 5,5–6 мм. Не можна автоматично використовувати бур такого самого діаметра, як кріплення.Не менш важливим є очищення отвору від бурового пилу. Пил, що залишився всередині отвору, може погіршити взаємодію різьби з основою та знизити надійність з'єднання.
Переваги правильного підбору
Правильно підібраний турбошуруп дає змогу отримати міцне з'єднання без пластикового дюбеля, скоротити кількість монтажних операцій і забезпечити стабільну фіксацію конструкції. Особливо помітно це за великої кількості точок кріплення, наприклад під час монтажу віконних рам, напрямних і профілів.Недоліки неправильного підбору
Помилки під час вибору довжини або діаметра можуть призвести до провертання кріплення, недостатньої глибини анкерування, руйнування основи та зниження несучої здатності. Збільшення діаметра або довжини без аналізу матеріалу стіни автоматично не вирішує проблему.Для відповідальних з'єднань необхідно використовувати технічні дані виробника та враховувати розрахункове навантаження, відстань до краю основи, відстань між кріпленнями та характер впливу навантаження.
Основні помилки під час вибору турбошурупа
- вибір довжини лише за товщиною деталі, що закріплюється;
- ігнорування необхідної глибини анкерування;
- використання кріплення по бетону в непридатній пористій основі;
- вибір діаметра лише за принципом «чим більше, тим краще»;
- свердління отвору неправильного діаметра;
- монтаж у штукатурний або слабкий поверхневий шар;
- встановлення занадто близько до краю основи;
- надмірна затяжка кріплення.
Підсумок
Щоб правильно підібрати довжину турбошурупа, необхідно враховувати товщину деталі, що закріплюється, та необхідну глибину анкерування в конкретній основі. Для поширеного турбошурупа 7,5 мм довжину вибирають зі стандартного ряду з урахуванням реальної конструкції, а не лише за зовнішнім виглядом кріплення.Діаметр визначається насамперед навантаженням, матеріалом основи та характеристиками конкретного виробу. Для звичайних монтажних робіт турбошуруп 7,5 мм є поширеним рішенням, але для відповідальних і важких конструкцій необхідно використовувати кріплення з підтвердженими розрахунковими характеристиками.
Головний принцип вибору простий: кріплення має забезпечувати достатню робочу глибину в міцній основі, відповідати матеріалу стіни та бути розрахованим на фактичне навантаження.
