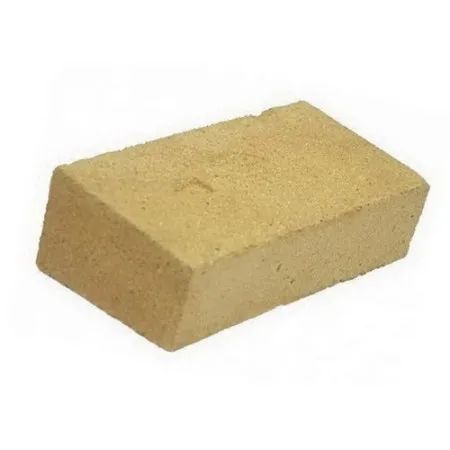

Як правильно класти вогнетривку цеглу в топці печі
Головна помилка під час самостійного будівництва печі – вважати, що достатньо купити шамотну цеглу та скласти з неї топку. На практиці навіть якісний вогнетривкий матеріал може потріскатися або зруйнуватися, якщо використати невідповідний розчин, зробити занадто товсті шви або жорстко зв'язати шамотну кладку зі звичайною керамічною цеглою.
Що таке вогнетривка цегла для топки
Для топок найчастіше використовують шамотну вогнетривку цеглу. Її виготовляють на основі вогнетривких глин із додаванням шамотного заповнювача та випалюють за високої температури. Матеріал призначений для ділянок печі, які безпосередньо контактують із гарячими газами та полум'ям.
Шамотна цегла відрізняється від звичайної будівельної керамічної цегли складом, структурою та здатністю працювати за значно вищих температур. Однак це не означає, що будь-яку цеглу з маркуванням «вогнетривка» можна використовувати в будь-якій печі. Вибір має відповідати температурному режиму та конструкції конкретної топки.
Де в печі потрібна шамотна цегла
Вогнетривку цеглу застосовують насамперед у зоні безпосереднього впливу вогню:Топка. Стінки камери згоряння постійно нагріваються та контактують із полум'ям, тому використовувати звичайну будівельну цеглу як повноцінну заміну шамотній цеглі неправильно.
Под топки. Нижня частина камери зазнає не лише високої температури, а й механічних навантажень від дров, вугілля та інструментів.
Склепіння топки. У цій зоні особливо важливі точність кладки, правильна форма конструкції та якісне заповнення швів.
Футерування печі або каміна. Шамот може використовуватися як внутрішня вогнетривка оболонка, яка захищає основну кладку від надмірного нагрівання.
Чому не можна класти топку на звичайний цементний розчин
Цементно-піщаний розчин, придатний для звичайної цегляної кладки, не призначений для постійного впливу високої температури. За сильного нагрівання в'яжуче втрачає робочі властивості, з'являються тріщини, осипання та руйнування швів.
Для кладки шамотної цегли застосовують вогнетривкий мертель, шамотні кладочні суміші або інші склади, спеціально призначені виробником для високотемпературної кладки. Важливо дотримуватися саме інструкції до обраної суміші, оскільки склади відрізняються за температурним діапазоном, способом замішування та умовами висихання.
Самостійно додавати цемент до вогнетривкої суміші без передбаченої рецептури не слід. Така економія може призвести до передчасного руйнування швів.
Як підготувати шамотну цеглу до кладки
Перед початком роботи цеглу сортують і перевіряють. Для топки краще використовувати елементи з цілими робочими гранями, без великих тріщин і серйозних сколів.
Спочатку виконують суху розкладку першого ряду. Цеглини встановлюють без розчину та перевіряють розміри камери, розташування поду, дверцят, каналів та інших елементів. Такий прийом дає змогу заздалегідь визначити необхідність підрізання.
Шамотну цеглу перед укладанням не слід тривалий час замочувати у воді, як звичайну керамічну цеглу. Зазвичай достатньо очистити її від пилу; конкретні вимоги необхідно звіряти з інструкцією до кладочної суміші.
Як правильно приготувати розчин для шамотної цегли
Найнадійніший варіант для побутової печі – готова вогнетривка кладочна суміш, призначена саме для шамотної цегли. Сухий склад змішують із чистою водою у пропорції, зазначеній виробником.
Розчин має бути однорідним, без сухих грудок і надмірної кількості води. Занадто рідка суміш збільшує усадку та ускладнює отримання тонкого рівномірного шва. Занадто сухий розчин, навпаки, погано заповнює контактну поверхню.
Для спеціальних пічних конструкцій можуть застосовуватися різні види мертелів і вогнетривких розчинів. Тому універсального рецепта для всіх топок не існує.
Якою має бути товщина шва в топці
Один із головних принципів вогнетривкої кладки – мінімальний та рівномірний шов. Для шамотної топки зазвичай прагнуть виконувати шви завтовшки близько 2–3 мм, якщо це дозволяє конкретна суміш і геометрія цегли.
Товстий шов є слабким місцем конструкції. Він сильніше деформується під час нагрівання та охолодження, ніж масив шамотної цегли. Крім того, великий об'єм розчину збільшує ймовірність появи тріщин і викришування.
Водночас намагатися зробити практично «нульовий» шов звичайним способом також неправильно. Якщо конструкція розрахована на тонкошарову кладку, цеглини необхідно ретельно підганяти та використовувати відповідну суміш.
Як правильно класти перший ряд топки
Перший ряд визначає геометрію всієї камери, тому його не можна виконувати на око.
Спочатку цеглини розкладають насухо. Перевіряють ширину та довжину топки, розташування дверцят, симетрію та можливість правильної перев'язки наступних рядів.
Після цього наносять вогнетривкий розчин тонким рівномірним шаром. Цеглу встановлюють на місце та акуратно підганяють. Положення контролюють рівнем, а розміри камери – рулеткою та заздалегідь підготовленою розміткою.
Не слід постійно рухати цеглу по товстому шару розчину. Правильніше заздалегідь підібрати елементи та досягти мінімального коригування після нанесення суміші.
Як виконувати кладку стінок топки
Кожен наступний ряд повинен мати правильну перев'язку. Вертикальні шви сусідніх рядів не повинні утворювати безперервну лінію.
Цеглу укладають із контролем горизонтальності, вертикальності стінок і товщини швів. Надлишки розчину видаляють одразу, поки суміш не затверділа.
Особливо важливо повністю заповнювати шви. Порожнини всередині кладки знижують механічну цілісність конструкції та можуть стати місцем локального перегрівання.
Якщо потрібне підрізання, його виконують алмазним інструментом, призначеним для роботи з вогнетривкою керамікою. Сильно пошкоджені елементи з великими сколами краще не використовувати в найбільш навантажених ділянках топки.
Чому шамотну топку не можна жорстко зв'язувати зі звичайною кладкою
Шамотна та звичайна керамічна цегла мають різні характеристики теплового розширення. Під час нагрівання обидва матеріали змінюють розміри, але не однаково.
Якщо жорстко перев'язати внутрішню шамотну футеровку із зовнішньою кладкою печі, під час багаторазових нагрівань між ними виникають додаткові напруження. Це може призвести до появи тріщин.
Тому конструкція топки повинна передбачати можливість контрольованого теплового переміщення. Залежно від проєкту між шамотною футеровкою та зовнішньою кладкою залишають температурний зазор або виконують конструктивне рішення, передбачене схемою печі.
Заповнювати такий зазор звичайним цементним розчином не можна.
Як класти под топки
Под топки зазнає особливо високого механічного навантаження. На нього падають дрова, вугілля та зола, тому поверхня має бути рівною, міцною та стійкою до локального нагрівання.
Цеглини поду попередньо розкладають насухо. Необхідно мінімізувати кількість дрібних підрізаних елементів безпосередньо в зоні найбільш інтенсивного впливу вогню.
Якщо конструкція передбачає ухил поду в бік дверцят, його формують уже на етапі розкладки першого робочого шару. Геометрію потрібно розрахувати заздалегідь, а не виправляти товстим шаром розчину.
Як правильно зробити склепіння топки
Склепіння – один із найскладніших елементів печі. Тут недостатньо просто укласти цеглу рядами. Кожен елемент повинен працювати у складі загальної аркової конструкції.
Перед кладкою склепіння виконують шаблон або тимчасову опалубку відповідної форми. Цеглини підбирають таким чином, щоб шви розташовувалися правильно відносно геометрії арки.
Розчин наносять рівномірно, а цеглу встановлюють без надмірного тиску. Після завершення кладки склепіння має висохнути відповідно до вимог використовуваної суміші.
Для складного склепіння, великого прольоту або печі з високим тепловим навантаженням бажано використовувати готовий проєкт. Помилка в геометрії склепіння може призвести до його деформації або руйнування.
Чи потрібно залишати температурні шви
Температурний зазор необхідний там, де різні елементи печі повинні мати можливість компенсувати теплове розширення. Особливо це стосується контакту шамотної футеровки із зовнішньою кладкою з іншого матеріалу.
Розмір і розташування температурних зазорів не можна призначати довільно для складної печі. Вони залежать від конструкції, довжини кладки, температури та використовуваних матеріалів.
Головне правило – не заповнювати передбачений конструкцією компенсаційний зазор жорстким розчином.
Як сушити нову топку після кладки
Навіть правильно складена топка може отримати тріщини, якщо відразу після будівництва піддати її інтенсивному нагріванню.
Кладочній суміші необхідно дати висохнути згідно з інструкцією виробника. Перший прогрів виконують поступово, з невеликою кількістю палива та без виходу на максимальне навантаження.
Після кількох м'яких циклів нагрівання та охолодження залишкова волога поступово видаляється, а кладка адаптується до робочого температурного режиму.
Різке протоплювання свіжої печі великою кількістю дров – одна з поширених причин розтріскування розчину та цегли.
Переваги правильної шамотної кладки
Висока термостійкість. Шамотна футеровка призначена для роботи в зоні високих температур.
Довговічність. За правильного підбору цегли, розчину та конструкції топка здатна витримувати велику кількість циклів нагрівання та охолодження.
Стійкість до прямого впливу вогню. Шамот застосовують саме там, де звичайна керамічна кладка працює у важчих умовах.
Ремонтопридатність. У разі локального пошкодження окремі елементи футеровки можна замінити без повної перебудови печі.
Недоліки та обмеження шамотної кладки
Вища вартість. Якісна вогнетривка цегла та спеціалізована суміш зазвичай коштують дорожче за звичайні матеріали.
Вимогливість до монтажу. Помилки в товщині швів, перев'язці та температурних зазорах значно сильніше впливають на результат.
Необхідність правильного розчину. Звичайна цементно-піщана суміш не є заміною спеціалізованому вогнетривкому складу.
Різниця теплового розширення матеріалів. Шамотну футеровку необхідно конструктивно відокремлювати від матеріалів з іншими характеристиками розширення там, де це передбачено проєктом.
Реальний приклад: чому тріскається нова топка
Поширена ситуація: після першого інтенсивного протоплювання на стінках топки з'являються тріщини. Власник часто вважає причиною погану цеглу, хоча проблема може бути в занадто товстому шві, жорсткому зв'язку шамоту із зовнішньою кладкою або різкому прогріванні вологої конструкції.
Якщо ж тріщини з'являються лише в окремих швах і не супроводжуються зміщенням цеглин, причиною може бути усадка або неправильний режим висихання розчину. Тому перед ремонтом необхідно визначити характер пошкодження, а не просто замазати тріщини новою сумішшю.
Реальний приклад: руйнування швів у топці
Інший типовий випадок – поступове викришування розчину між шамотними цеглинами. Зовні цегла залишається цілою, але шви починають осипатися після кількох сезонів.
Часта причина – використання невідповідного розчину або порушення технології його приготування. Додатковою причиною може бути надмірна товщина шва.
Після видалення зруйнованого матеріалу пошкоджену ділянку необхідно оцінити повністю. Якщо цеглини мають тріщини або значні сколи, просте повторне заповнення швів проблему не вирішить.
Основні помилки під час кладки вогнетривкої цегли
1. Використання звичайного цементного розчину в зоні топки.
2. Занадто товсті та нерівномірні шви.
3. Відсутність сухої розкладки перед початком роботи.
4. Жорстка перев'язка шамоту зі звичайною керамічною цеглою там, де конструкція потребує температурного зазору.
5. Використання цегли із серйозними тріщинами в найбільш навантажених місцях.
6. Надмірна кількість води в кладочній суміші.
7. Негайне інтенсивне протоплювання після завершення кладки.
8. Самостійна зміна складу готової вогнетривкої суміші без вказівок виробника.
9. Відсутність контролю геометрії топки.
10. Спроба виправити помилки конструкції товстим шаром розчину.
Як правильно класти вогнетривку цеглу в топці печі
Правильна технологія починається з проєктування та вибору відповідної шамотної цегли. Потім виконується суха розкладка, готується основа та використовується спеціалізована вогнетривка кладочна суміш.
Цеглу укладають із мінімальними рівномірними швами, контролюють геометрію кожного ряду та не допускають порожнин у кладці. Шамотну футеровку не слід жорстко зв'язувати зі звичайною цегляною кладкою, якщо проєкт передбачає температурний зазор.
Після завершення будівництва топку необхідно правильно висушити і лише потім поступово вводити в експлуатацію.
Головний принцип: довговічність топки визначається не однією вогнетривкою цеглою, а всією системою – цеглою, розчином, товщиною швів, геометрією, температурними зазорами, якістю кладки та правильним першим прогріванням.
Саме тому під час будівництва складної печі, каміна або банної печі особливо важливо дотримуватися готового проєкту та рекомендацій виробника вогнетривких матеріалів. Помилки в зоні топки впливають не лише на термін служби конструкції, а й на пожежну безпеку всієї печі.
