Як зробити віконну перемичку з U-блоків

Віконна перемичка – один із найбільш відповідальних конструктивних елементів будівлі. Вона сприймає навантаження від вищележачої кладки, перекриттів та покрівлі, передаючи її на бічні ділянки стіни. При будівництві будинків з газобетону одним із найнадійніших рішень вважається влаштування монолітної залізобетонної перемички в U-блоках. Така технологія дозволяє поєднати високу міцність залізобетону з теплоізоляційними властивостями газобетону, виключити містки холоду та отримати рівну поверхню стіни без додаткової опалубки.

Що є віконною перемичкою з U-блоків

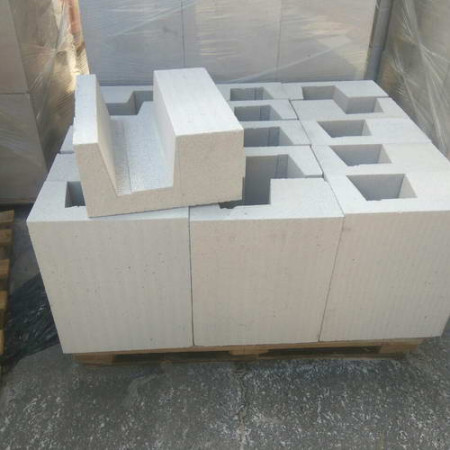

U-блок є газобетонним елементом з внутрішньою порожниною П-подібної форми. Після укладання блоків над віконним отвором всередину встановлюють арматурний каркас, потім бетонують. Після набору міцності утворюється залізобетонна балка, прихована усередині газобетонної оболонки. Конструкція одночасно виконує кілька функцій:

• сприймає навантаження від конструкцій, що лежать вище;
• служить незнімною опалубкою;
• зменшує втрати тепла;
• утворює рівну поверхню стіни;
• забезпечує сумісність із основною кладкою.



Коли застосовують такі перемички

Технологія використовується при будівництві:

• одноповерхових будинків;
• двоповерховий котедж;
• будинки з мансардою;
• гаражів;
• господарських будівель;
• комерційні будівлі з газобетону.

Особливо ефективними є U-блоки при ширині віконних прорізів від 800 до 2500 мм, проте остаточні параметри конструкції визначаються проектом.

Необхідні матеріали

Для пристрою перемички знадобляться:

• U-блоки відповідної ширини;
• газобетонний клей;
• арматура згідно з проектною документацією;
• в'язальний дріт;
• фіксатори захисного шару;
• бетон необхідного класу міцності;
• тимчасова підпірна опалубка під отвір.



Технологія влаштування віконної перемички

Крок 1. Підготовка тимчасової опори

До монтажу U-блоків під віконним отвором встановлюють тимчасову горизонтальну опору. Зазвичай використовують:

• дерев'яний брус;
• металеву балку;
• телескопічні будівельні стійки.

Основа повинна витримувати вагу блоків, арматури та свіжого бетону без прогину.

Крок 2. Монтаж U-блоків

Блоки укладають на клейовий склад аналогічно звичайній кладці. Необхідно забезпечити:

• ідеальна горизонтальність;
• щільні клейові шви;
• збіг зовнішньої площини стіни;
• достатню довжину спирання з обох боків отвору.

Мінімальна довжина спирання визначається проектом і залежить від розмірів отвору та розрахункового навантаження.

Крок 3. Монтаж арматурного каркасу

Після укладання блоків встановлюють армування. Каркас повинен:

• розташовуватися по центру;
• мати захисний шар бетону;
• не торкатися стінок U-блоку;
• бути надійно пов'язаний дротом.

Використання фіксаторів дозволяє зберегти необхідне положення арматури під час бетонування.

Крок 4. Бетонування

Бетон укладають безперервно по всій довжині перемички. Під час заливання суміш необхідно ретельно ущільнити. Для цього використовують:

• глибинний вібратор;
• ручне штикування при невеликому обсязі робіт.

Наявність повітряних порожнин значно знижує несучу здатність конструкції.

Крок 5. Витримка бетону

До досягнення розрахункової міцності тимчасові підпори не можна демонтувати. За високої температури повітря бетон рекомендується захищати від швидкого випаровування вологи.

Переваги віконних перемичок з U-блоків

Перевага	Практична користь
Висока міцність	Перемичка витримує значні навантаження після набору міцності бетону
Відсутність містків холоду	Газобетон знижує тепловтрати в порівнянні з відкритим залізобетоном
Ідеальна геометрія	Поверхня залишається рівною без додаткового вирівнювання
Незнімна опалубка	Після бетонування відсутні роботи з демонтажу
Висока швидкість монтажу	Установка виконується практично так само швидко, як звичайна кладка
Сумісність матеріалів	Перемичка стає частиною газобетонної стіни



Недоліки технології

Незважаючи на високу ефективність, технологія має ряд особливостей

• Вартість U-блоків вище вартості стандартних газоблоків.
• Потрібна тимчасова опора до твердіння бетону.
• Армування має виконуватися суворо за проектом.
• Не можна використовувати пошкоджені блоки.
• При великих прольотах конструкція потребує інженерного розрахунку.

Ці особливості не є недоліками самої технології, а належать до вимог безпечного будівництва.

Поширені помилки

Насправді найчастіше зустрічаються такі порушення.

• Недостатня довжина спирання перемички.
• Використання занадто тонкої арматури.
• Неправильне розташування каркасу.
• Відсутність захисного шару бетону.
• Недостатнє ущільнення бетонної суміші.
• передчасне зняття тимчасових підпорок.
• Застосування бетону низької міцності.
• Роздільна заливка з тривалими перервами.

Подібні помилки здатні суттєво знизити надійність конструкції.

Порівняння з готовими залізобетонними перемичками

Параметр	Перемичка з U-блоків	Готова залізобетонна перемичка
Теплоізоляція	Висока	Нижче, потрібне додаткове утеплення
Вага елементів	Невеликий до бетонування	Значний, часто потрібна підйомна техніка
Монтаж	За місцем будівництва	Встановлення готового виробу
Сумісність з газобетоном	Повна	Часткова
Ризик утворення містків холоду	Мінімальний	Вище
Зовнішній вигляд	Повністю збігається зі стіною	Часто вимагає додаткової обробки



Практичні приклади

Приклад №1. Котедж площею 150 м²

Під час будівництва будинку передбачені панорамні вікна шириною близько 2 метрів. Використання U-блоків дозволило виготовити монолітні перемички безпосередньо на об'єкті без автокрана. Після закінчення кладки зовнішня поверхня стіни залишилася повністю рівною, завдяки чому вдалося скоротити об'єм штукатурних робіт.

Приклад №2. Будинок у регіоні з холодною зимою

При використанні звичайних залізобетонних перемичок без утеплення внутрішня поверхня стіни в зоні вікон часто стає холоднішою. Після застосування U-блоків бетон виявився повністю закритим газобетоном, що значно зменшило ймовірність утворення конденсату та промерзання укосів.

Приклад №3. Приватне будівництво власними силами

Власник будинку виконував кладку самостійно. Монтаж U-блоків виявився значно простішим за встановлення важких заводських залізобетонних перемичок, оскільки всі елементи піднімалися вручну без використання спеціальної техніки.

Рекомендації фахівців

• Використовуйте U-блоки тієї ж щільності, що й основна кладка.
• Підбирайте арматуру лише за проектною документацією.
• Не допускайте контакту арматури зі стінками блоку.
• Забезпечуйте надійну тимчасову опору на весь період твердіння бетону.
• Заповнюйте порожнину бетоном за один прийом.
• Ретельно ущільнюйте бетонну суміш.
• Не навантажуйте перемичку до досягнення розрахункової міцності бетону.
• Перед монтажем вікон переконайтеся у відсутності дефектів конструкції.



Коли краще вибрати перемичку з U-блоків

Таке рішення найбільше виправдане при будівництві будинків з газобетону, де важливо зберегти однакові теплотехнічні характеристики всієї стіни. Технологія дозволяє відмовитися від знімної опалубки, прискорити будівельні роботи, отримати високу здатність конструкції, що несе, і практично виключити утворення містків холоду. При дотриманні проектних вимог та правильному армуванні монолітна перемичка з U-блоків відрізняється високою довговічністю та надійністю, повністю відповідаючи вимогам сучасного малоповерхового будівництва.

---
