Як вибрати бетонні кільця для колодязя
Найпоширенішими є стінові кільця КС. У маркуванні перша цифра вказує внутрішній діаметр у дециметрах, а друга – номінальну висоту. Наприклад, КС 10-9 – стінове кільце з внутрішнім діаметром близько 1000 мм і фактичною висотою близько 890 мм.

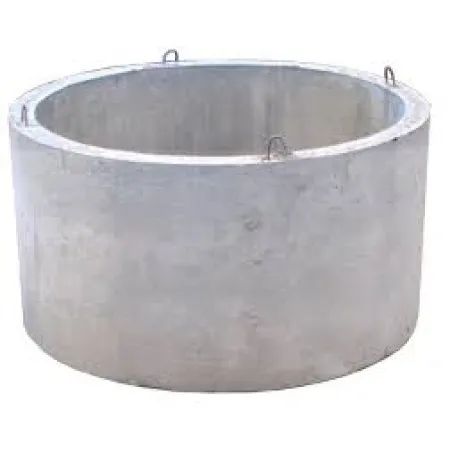

Які бетонні кільця використовують для колодязів
Основний варіант – стінові залізобетонні кільця КС. З них збирають вертикальну шахту колодязя. Залежно від конструкції додатково застосовують днища, плити перекриття, опорні та добірні елементи.Для приватного будівництва найбільш затребувані КС 10-9, КС 15-9 і КС 20-9. Збільшення діаметра дає більший внутрішній об'єм і полегшує проведення робіт усередині колодязя, але водночас підвищує масу кожного елемента, вартість доставки та вимоги до підйомної техніки.
| Марка | Внутрішній діаметр | Висота | Товщина стінки | Орієнтовна маса | Застосування |
|---|---|---|---|---|---|
| КС 7-9 | 700 мм | 890 мм | близько 70–80 мм | близько 380–410 кг | Дренажні та оглядові колодязі |
| КС 10-9 | 1000 мм | 890 мм | 80 мм | близько 600 кг | Питні, технічні та каналізаційні колодязі |
| КС 15-9 | 1500 мм | 890 мм | 90 мм | близько 950–1000 кг | Великі колодязі, камери, септики |
| КС 20-9 | 2000 мм | 890 мм | 100 мм | близько 1400–1500 кг | Великі камери та технічні споруди |
Як вибрати діаметр
Діаметр обирають не за принципом «чим більше, тим краще». Збільшення внутрішнього діаметра підвищує об'єм колодязя, але водночас збільшує обсяг земляних робіт, масу конструкції та витрати на транспортування і монтаж.КС 10-9 із внутрішнім діаметром 1 метр є універсальним варіантом для багатьох приватних завдань. Усередині такого колодязя достатньо місця для обслуговування, ремонту швів і проведення гідроізоляції. Крім того, кільця відносно доступні за ціною та не потребують такої важкої техніки, як елементи діаметром 1,5–2 метри.
КС 15-9 має внутрішній діаметр 1,5 метра. Такий варіант обирають, коли потрібен більший робочий об'єм або необхідно забезпечити зручніший доступ усередину. Однак маса кільця вже наближається до тонни, тому ручний монтаж практично виключається.
КС 20-9 застосовується переважно для великих технічних споруд, накопичувальних ємностей і камер. Для звичайного побутового питного колодязя такий діаметр часто є економічно невиправданим.
Чому занадто малий діаметр – погане рішення
Кільця КС 7-9 можуть здаватися привабливими через нижчу ціну та меншу масу. Однак внутрішній діаметр близько 700 мм серйозно обмежує можливість роботи людини всередині шахти. Це критично, якщо надалі знадобиться очищення, ремонт швів або відновлення гідроізоляції.Тому невеликі кільця доцільніше використовувати для дренажних та оглядових споруд, де людині не потрібно регулярно спускатися всередину. Для колодязя, який передбачається обслуговувати зсередини, робочий діаметр має забезпечувати безпечний доступ.
Висота кілець і добірні елементи
Стандартне кільце заввишки близько 890 мм зручне для швидкого набору глибини. Але глибина колодязя рідко ідеально відповідає цілому числу стандартних елементів. У такій ситуації застосовують добірні кільця меншої висоти.Наприклад, КС 10-6 має діаметр 1000 мм і висоту близько 590 мм, а КС 10-3 – близько 290 мм. Такі елементи дають змогу точніше вивести верхню частину шахти на необхідну позначку, не створюючи зайвого підйому або заглиблення всієї конструкції.
Використання добірного елемента часто технічно правильніше, ніж спроба змінити висоту стандартного кільця шляхом його руйнування або виготовлення саморобної вставки.
Кільця із замком чи звичайні
Звичайні кільця мають рівні торцеві поверхні. Під час складання їх встановлюють одне на одне, після чого стики герметизують.Кільця із замковим з'єднанням мають профіль, який допомагає центрувати елементи та перешкоджає їхньому боковому зміщенню. Це особливо корисно там, де існує ймовірність переміщення ґрунту.
Однак наявність замка не скасовує необхідність герметизації. Навіть добре підігнане з'єднання не слід вважати автоматично водонепроникним. Для питного колодязя шви необхідно захищати від надходження верховодки та забрудненої ґрунтової води.
На що звернути увагу під час купівлі
Геометрія
Кільце повинно мати правильну циліндричну форму. Значні відхилення діаметра або площинності торців ускладнюють складання та збільшують витрати герметизувальних матеріалів.Якщо два сусідні елементи мають помітну геометричну різницю, між ними може утворитися нерівномірний шов. Згодом це стає потенційним місцем протікання або зміщення.
Стан бетону
На поверхні не повинно бути наскрізних тріщин, великих раковин, глибоких сколів і ділянок із явно зруйнованим бетоном. Невеликі технологічні особливості поверхні не завжди свідчать про брак, але глибокі дефекти потребують окремої оцінки.Особливо важливо перевірити торцеві частини. Саме вони формують з'єднання кілець, тому пошкодження кромок можуть серйозно ускладнити герметизацію.
Армування
Кільце є залізобетонним виробом, тому міцність забезпечується спільною роботою бетону та арматурного каркаса. За серйозних сколів, які оголили арматуру, виріб краще не використовувати без професійної оцінки.Сліди корозії арматури, глибокі тріщини та руйнування захисного шару свідчать про те, що виріб зазнавав впливу, здатного знизити його довговічність.
Документи та характеристики
Для відповідальної конструкції бажано купувати кільця заводського виготовлення з паспортом якості та зрозумілими характеристиками бетону й армування. Маркування саме по собі не замінює контролю фактичного стану виробу.Особливо це важливо для глибоких колодязів, каналізаційних камер і споруд, які зазнаватимуть значних навантажень.
Переваги бетонних кілець
Головна перевага залізобетонних кілець – поєднання високої міцності та технологічності. Заводське виготовлення дає змогу отримувати елементи стандартних розмірів, які можна швидко збирати в шахту необхідної глибини.Бетон добре переносить контакт із ґрунтом і за правильного проєктування здатний служити десятиліттями. Армування підвищує здатність виробу сприймати навантаження, що виникають від ґрунту та зовнішніх впливів.
Ще одна перевага – ремонтопридатність. Якщо через кілька років виникне проблема зі швом, його можна очистити, відновити та повторно гідроізолювати без демонтажу всієї шахти.
Недоліки бетонних кілець
Основний недолік – велика маса. Навіть стандартне КС 10-9 важить близько 600 кг, а КС 15-9 – близько тонни. Тому для навантаження, розвантаження та встановлення зазвичай потрібна спеціальна техніка.Другий недолік – наявність стиків. Саме бетонне кільце може бути міцним і якісним, але неправильно виконані з'єднання стають джерелом протікань та забруднення води.
Третій – пористість бетону. Бетон не є абсолютним бар'єром для води, тому за високого рівня ґрунтових вод і вимог до герметичності необхідна додаткова гідроізоляція.
Четвертий – необхідність якісного монтажу. Перекошене кільце, пошкоджений торець або погано підготовлений шов можуть створити проблему, яку неможливо усунути простим встановленням наступного елемента.
Кільця для питного колодязя
Для питного колодязя особливо важливо не лише якість бетону, а й безпека всіх матеріалів, які перебуватимуть усередині шахти.Саме кільце має бути виготовлене з відповідного залізобетону, без забруднень нафтопродуктами, хімічними речовинами та іншими сторонніми матеріалами. Але не менш важливими є герметики, ремонтні суміші та гідроізоляція. Якщо вони не призначені для контакту з питною водою, використовувати їх усередині такого колодязя не слід.
Для приватного будинку КС 10-9 часто є раціональною відправною точкою. Якщо необхідний більший робочий об'єм або зручність обслуговування, розглядають КС 15-9.
Кільця для каналізаційного колодязя
Для каналізаційних і технічних споруд вимоги до матеріалів відрізняються. Тут головне завдання – забезпечити міцність і герметичність конструкції, не допускаючи потрапляння стічних вод у ґрунт та ґрунтових вод усередину системи.Залежно від призначення можуть використовуватися КС 10-9, КС 15-9 і КС 20-9. Діаметр обирають з урахуванням об'єму камери, необхідності обслуговування та місця встановлення обладнання.
Якщо всередині планується робота людини, занадто малий діаметр стає серйозним обмеженням. У цьому випадку збільшення діаметра може бути виправдане не об'ємом, а саме експлуатаційною доступністю.
Реальний приклад: вибір КС 10-9 замість КС 15-9
Власник приватного будинку планує звичайний питний колодязь і розглядає два варіанти – діаметр 1 та 1,5 метра. На перший погляд КС 15-9 здається надійнішим завдяки більшому розміру. Але якщо дебіт джерела невеликий, додатковий об'єм не дасть практичної користі.У разі переходу на КС 15-9 збільшуються маса кожного елемента, обсяг земляних робіт, вартість доставки та вимоги до підйомної техніки. Тому в такій ситуації КС 10-9 може виявитися технічно та економічно раціональнішим рішенням.
Більший діаметр має сенс тоді, коли він дійсно потрібен: для збільшеного об'єму, зручності обслуговування або особливостей конструкції.
Реальний приклад: чому не можна економити на якості торців
Під час монтажу колодязя підрядник може запропонувати дешеві кільця з помітними сколами на торцях. На етапі встановлення вони здаються придатними: елементи все одно з'єднуються між собою.Але після герметизації виявляється, що шов має змінну товщину, а в окремих місцях між кільцями залишаються порожнини. Через кілька сезонів у таких місцях з'являються протікання. У результаті економія на самих кільцях перетворюється на додаткові витрати на ремонт і гідроізоляцію.
Тому під час купівлі необхідно дивитися не лише на бічну поверхню, а й на стан торцевих площин.
Як вибрати кільця для колодязя за умовами експлуатації
Для невеликої дренажної або оглядової споруди може бути достатньо КС 7. Якщо потрібна можливість спуску та обслуговування, доцільно розглядати більший діаметр.Для більшості побутових завдань, пов'язаних із водопостачанням і невеликими технічними колодязями, часто обирають КС 10-9. Це компроміс між внутрішнім об'ємом, доступністю, масою та зручністю монтажу.
КС 15-9 обирають за підвищених вимог до робочого простору та об'єму. КС 20-9 використовують переважно у великих технічних спорудах, де необхідний значний внутрішній об'єм.
При цьому призначення кільця потрібно розглядати разом із глибиною, типом ґрунту, рівнем ґрунтових вод, способом монтажу та майбутнім навантаженням на оголовок.
Що потрібно купити разом із кільцями
Купівля самих стінових кілець не вирішує завдання будівництва повноцінного колодязя. Залежно від конструкції знадобляться днище, елементи перекриття, люк, герметизувальні матеріали та засоби для обробки стиків.Для питного колодязя додатково передбачають систему захисту від поверхневої води. Оголовок має бути виконаний так, щоб атмосферні опади та забруднений поверхневий стік не потрапляли безпосередньо в шахту.
Також необхідно заздалегідь продумати спосіб підйому та встановлення кілець. Маса одного КС 10-9 становить близько 600 кг, тому розраховувати на переміщення такого виробу вручну без відповідного обладнання небезпечно.
Головні помилки під час вибору
Перша помилка – обирати кільця лише за найнижчою ціною. Зниження вартості часто досягається за рахунок якості бетону, геометрії, умов зберігання або контролю виробництва.Друга – купувати кільця без перевірки розмірів. Навіть невідповідність заявленої марки фактичним параметрам може створити проблеми під час підбору днища, кришки та добірних елементів.
Третя – ігнорувати стан торців. Саме через стики найчастіше виникають проблеми з герметичністю.
Четверта – обирати максимальний діаметр без необхідності. Велике кільце потребує більших витрат на земляні роботи, транспортування та монтаж.
П'ята – вважати замкове з'єднання повною заміною гідроізоляції. Замок допомагає стабілізувати конструкцію, але не скасовує необхідність правильної герметизації.
Який варіант обрати
Для більшості приватних питних і технічних колодязів КС 10-9 є одним із найбільш універсальних варіантів завдяки діаметру близько 1 метра, стандартній висоті близько 890 мм і відносно помірній масі.КС 15-9 має сенс обирати, коли потрібен більший внутрішній об'єм або зручніший робочий простір. КС 20-9 виправдане під час будівництва великих камер і технічних споруд. КС 7-9 краще розглядати переважно для дренажних та оглядових завдань, де постійний доступ людини всередину не потрібен.
Під час купівлі необхідно перевіряти не лише маркування, а й геометрію, стан торців, відсутність критичних тріщин і сколів, якість бетону, армування, відповідність виробу проєктному навантаженню та наявність документів виробника.
Правильно підібране бетонне кільце – це не просто циліндр потрібного діаметра. Це елемент конструктивної системи, у якій мають збігатися розміри, міцність, спосіб з'єднання, умови експлуатації та технологія монтажу. Саме комплексний вибір дає змогу отримати міцний, герметичний і довговічний колодязь без дорогих переробок після встановлення.
