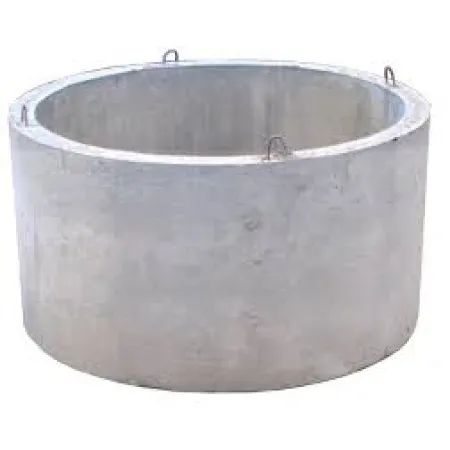

Кільця для колодязя: види, розміри та характеристики

Бетонні та залізобетонні кільця – основа більшості збірних колодязів. Їх використовують під час улаштування питних, дренажних, каналізаційних, оглядових і технічних споруд. Незважаючи на зовнішню простоту, кільце є конструктивним елементом, від характеристик якого залежать міцність шахти, її геометрія, герметичність і термін служби.

Головна помилка під час вибору – орієнтуватися лише на діаметр і ціну. На практиці необхідно враховувати внутрішній і зовнішній діаметр, висоту, товщину стінки, масу, клас бетону, армування, форму торців, наявність замкового з'єднання та призначення майбутнього колодязя. Для стандартних залізобетонних виробів застосовуються типорозміри, регламентовані нормативною документацією. У маркуванні КС перша цифра зазвичай відповідає внутрішньому діаметру в дециметрах, а друга – номінальній висоті. Наприклад, КС 10-9 – кільце з внутрішнім діаметром близько 1000 мм і висотою близько 890 мм.


Які бувають кільця для колодязів

Основний різновид – стінові кільця КС. Вони формують вертикальні стінки шахти та можуть використовуватися як самостійно, так і у складі повного комплекту залізобетонних елементів.

Крім звичайних стінових виробів, застосовують кільця з днищем, опорні кільця, плити днища, плити перекриття, добірні елементи та кришки. Тому повноцінний колодязь практично ніколи не складається лише з однакових кілець.

За конструкцією вироби можна поділити на кілька основних груп:

Вид	Призначення	Переваги	Недоліки
КС – стінові	Формування шахти колодязя	Універсальність, міцність, великий вибір розмірів	Велика маса, необхідність герметизації стиків
Кільця з днищем	Основа герметичної камери	Прискорюють монтаж, зменшують кількість з'єднань	Велика маса, складніше транспортування
Добірні	Точне підбирання висоти	Дають змогу отримати потрібну позначку без підрізання	Не завжди є в наявності у виробника
Опорні	Формування горловини та опирання елементів	Правильно розподіляють навантаження	Мають спеціалізоване застосування
Замкові	З'єднання кілець із фіксацією	Краще центрують елементи, зменшують імовірність зміщення	Коштують дорожче за звичайні, не замінюють гідроізоляцію

Розміри бетонних кілець

Найпоширеніші внутрішні діаметри – 700, 1000, 1500 та 2000 мм. Також випускаються вироби інших діаметрів і висот, тому конкретний асортимент залежить від серії та виробника. Стандартні ходові висоти для багатьох серій становлять близько 290, 590 та 890 мм.


Марка	Внутрішній діаметр	Зовнішній діаметр	Висота	Товщина стінки	Орієнтовна маса
КС 7-3	700 мм	840 мм	290 мм	70 мм	близько 130 кг
КС 7-9	700 мм	840 мм	890 мм	70 мм	близько 380 кг
КС 10-3	1000 мм	1160 мм	290 мм	80 мм	близько 200 кг
КС 10-6	1000 мм	1160 мм	590 мм	80 мм	близько 400 кг
КС 10-9	1000 мм	1160 мм	890 мм	80 мм	близько 600 кг
КС 15-6	1500 мм	1680 мм	590 мм	90 мм	близько 660 кг
КС 15-9	1500 мм	1680 мм	890 мм	90 мм	близько 1000 кг
КС 20-6	2000 мм	2200 мм	590 мм	100 мм	близько 980 кг
КС 20-9	2000 мм	2200 мм	890 мм	100 мм	близько 1480 кг

Фактичні маса та розміри можуть відрізнятися залежно від серії, робочих креслень і конкретного виробника, тому під час замовлення необхідно звіряти паспортні характеристики виробу, а не орієнтуватися лише на назву марки.


Що означає маркування КС

Маркування дає змогу швидко визначити основні розміри виробу. Позначення КС означає «кільце стінове». Перша цифра показує внутрішній діаметр у дециметрах, друга – номінальну висоту також у дециметрах.

Наприклад:
КС 7-9 – внутрішній діаметр близько 700 мм, висота близько 890 мм;
КС 10-9 – внутрішній діаметр близько 1000 мм, висота близько 890 мм;
КС 15-9 – внутрішній діаметр близько 1500 мм, висота близько 890 мм;
КС 20-9 – внутрішній діаметр близько 2000 мм, висота близько 890 мм.

При цьому позначення не слід сприймати як точне значення фактичного розміру. Наприклад, номінальна висота «9» залежно від серії відповідає приблизно 890–900 мм.

Внутрішній і зовнішній діаметр

Внутрішній діаметр визначає робочий простір усередині колодязя. Зовнішній потрібен насамперед для розрахунку габаритів котловану та розміщення конструкції в ґрунті.

Наприклад, КС 10-9 має внутрішній діаметр близько 1000 мм, зовнішній – близько 1160 мм. Різниця між розмірами утворюється за рахунок товщини бетонної стінки. Для КС 15-9 зовнішній діаметр становить приблизно 1680 мм при внутрішньому 1500 мм.

Це важливо враховувати під час планування земляних робіт. Якщо орієнтуватися лише на внутрішній діаметр, можна недооцінити реальний розмір конструкції та необхідну ширину котловану.

Висота кільця

Висота визначає, наскільки швидко можна набрати необхідну глибину шахти. Кільця заввишки близько 890 мм зручні для основної частини конструкції. Елементи заввишки близько 590 мм і 290 мм дають змогу точніше підібрати підсумкову позначку.

Наприклад, якщо стандартний набір кілець дає висоту трохи більшу за необхідну, замість зміни конструкції можна використати добірний елемент. Це особливо зручно під час виведення горловини під кришку та люк.

Самостійно розпилювати або розбивати залізобетонне кільце для отримання потрібної висоти не рекомендується. Пошкодження арматури та порушення захисного шару бетону можуть знизити надійність виробу.

Товщина стінки та міцність

Товщина стінки збільшується разом із діаметром виробу. У поширених КС 10 товщина становить близько 80 мм, у КС 15 – близько 90 мм, у КС 20 – близько 100 мм.

Однак сама товщина не є єдиним показником міцності. Важливі клас і фактична якість бетону, армування, технологія виробництва, умови експлуатації та навантаження на конструкцію.

Тому твердження «товстіше кільце завжди краще» є неправильним. Для конкретного колодязя необхідно підібрати виріб, розрахований на відповідні умови, а не просто обрати максимально важкий варіант.

Армування бетонних кілець

Залізобетонне кільце відрізняється від звичайного бетонного наявністю армувального каркаса. Бетон ефективно сприймає переважно стискальні навантаження, а арматура підвищує здатність елемента працювати під час розтягування та згинання.

Під час купівлі необхідно звертати увагу на відсутність серйозних пошкоджень, за яких арматура оголена. Якщо металевий каркас видно на значній площі, є глибокі тріщини або зруйнований захисний шар, такий виріб не можна вважати рівноцінним новому якісному кільцю.

Поверхневі технологічні особливості не завжди є критичним дефектом. Оцінювати необхідно глибину пошкодження та його вплив на конструктивну цілісність виробу.

Кільця із замком

Замкові кільця відрізняються профільованими торцями. Під час складання верхній і нижній елементи входять один в один, завдяки чому підвищується точність центрування та зменшується ймовірність бокового зміщення.

Особливо корисним таке з'єднання є на ґрунтах, де можливі сезонні переміщення. Однак замок не перетворює конструкцію на повністю герметичну. Вода може проходити через з'єднання, якщо між елементами відсутня правильна герметизація.

Тому замкове з'єднання слід розглядати як конструктивну перевагу, а не як заміну гідроізоляції.

Кільця з днищем

Кільце з днищем об'єднує вертикальну стінку та нижню частину конструкції в одному залізобетонному елементі. Такі вироби застосовують там, де необхідно швидко сформувати основу камери.

Перевага очевидна: зменшується кількість окремих елементів та виключається один із монтажних стиків. Недолік – значно більша маса. Наприклад, кільце з днищем для діаметра 1000 мм може важити близько 800 кг, а для діаметра 1500 мм – близько 1,4 т.

Для звичайного питного колодязя конструкція з окремою підготовленою основою може бути зручнішою, тоді як для деяких технічних і каналізаційних споруд готове днище істотно прискорює монтаж.

Кільця для питних колодязів

Для питного колодязя основними критеріями є міцність, стабільність конструкції та можливість надійного захисту води від забруднення.

Оптимальний діаметр залежить від конкретних умов. КС 10-9 часто є практичним варіантом для приватного будинку: усередині достатньо простору для обслуговування, а маса кільця залишається відносно помірною порівняно з виробами діаметром 1,5–2 метри.

Але самі кільця не забезпечують санітарну безпеку води. Необхідно правильно виконати стики, гідроізоляцію, оголовок та захист від поверхневого стоку. Усі матеріали, що контактують із питною водою, мають бути призначені для такого застосування.

Кільця для каналізаційних і технічних колодязів

У каналізаційних спорудах на перший план виходить герметичність. Необхідно виключити витік стоків у ґрунт і, за можливості, запобігти проникненню ґрунтових вод усередину системи.

Тут бетонні кільця зручні завдяки високій механічній міцності та стандартним розмірам. Але стики необхідно ретельно герметизувати, оскільки навіть міцна конструкція не буде водонепроникною за наявності відкритих міжкільцевих швів.

За наявності хімічно агресивного середовища додатково оцінюють стійкість бетону та захисних матеріалів. Звичайна конструкція для питного колодязя не обов'язково є оптимальною для каналізаційного середовища.

Кільця для дренажу та зливової системи

У дренажних і зливових спорудах завдання може відрізнятися від завдання герметичного питного або каналізаційного колодязя. Тут іноді необхідно забезпечити надходження води через фільтрувальний шар або спеціальні отвори.

Тому не можна автоматично гідроізолювати таку конструкцію по всій поверхні. Якщо завдання колодязя – приймати ґрунтову або дощову воду, герметичність стінок може суперечити призначенню споруди.

Вибір кільця завжди починається з визначення функції майбутнього колодязя, а не з пошуку найдешевшого типорозміру.

Переваги бетонних кілець

Головна перевага залізобетонних кілець – висока механічна міцність. За правильного виробництва та експлуатації конструкція здатна витримувати значні навантаження від навколишнього ґрунту.

Друга перевага – стандартизація. Можна підібрати елементи різного діаметра та висоти, з'єднуючи їх у конструкцію необхідної глибини. Це значно прискорює будівництво порівняно з виготовленням стін колодязя безпосередньо на місці.

Третя – довговічність. Якісний бетон за правильної експлуатації здатний працювати десятиліттями.

Четверта – ремонтопридатність. Окремі шви та пошкоджені ділянки можна ремонтувати без повного розбирання шахти.

П'ята – універсальність. Одні й ті самі типорозміри використовуються в різних інженерних спорудах, хоча конкретна конструкція та вимоги до неї можуть відрізнятися.

Недоліки бетонних кілець

Головний недолік – велика маса. КС 10-9 важить близько 600 кг, КС 15-9 – приблизно 1 тонну, а КС 20-9 – близько 1,5 тонни. Тому навантаження, розвантаження та монтаж потребують відповідної підйомної техніки.

Другий недолік – наявність стиків. Кожен додатковий шов є потенційним місцем проникнення води, тому під час складання потрібна якісна герметизація.

Третій – висока вартість транспортування важких виробів. Іноді доставка кількох кілець обходиться значно дорожче, ніж очікує замовник, особливо якщо об'єкт розташований далеко від виробника.

Четвертий – вимоги до основи та монтажу. Перекіс першого кільця неминуче збільшує проблеми з наступними елементами.

П'ятий – необхідність додаткового захисту в умовах постійного впливу води. Сам бетон не можна вважати абсолютною гідроізоляцією.

Реальний приклад: чому КС 10-9 не завжди потрібно замінювати КС 15-9

Власник ділянки планує невеликий питний колодязь і вважає, що діаметр 1,5 метра автоматично буде кращим за діаметр 1 метра. На практиці це може виявитися невиправданим.

Якщо водоносний горизонт дає невеликий об'єм води, збільшення діаметра не покращить дебіт джерела. Водночас зростуть витрати на земляні роботи, доставку та монтаж. Кільце КС 15-9 важить близько тонни, тоді як КС 10-9 – близько 600 кг.

У результаті для звичайного приватного колодязя КС 10-9 може виявитися більш раціональним рішенням. Більший діаметр варто обирати тоді, коли він дійсно потрібен за умовами експлуатації.

Реальний приклад: навіщо потрібні добірні кільця

Припустимо, шахту необхідно вивести на певну позначку, але використання лише стандартних елементів заввишки близько 890 мм призводить до перевищення потрібного рівня.

Замість підрізання основного кільця використовують елемент меншої висоти. Кільця заввишки близько 290 і 590 мм дають змогу точніше сформувати підсумкову висоту конструкції.

На практиці це особливо зручно під час улаштування верхньої частини колодязя, де необхідно правильно поєднати плиту перекриття, опорне кільце та люк.

Як перевірити якість кільця перед купівлею

Насамперед необхідно оглянути торцеві поверхні. Вони мають бути достатньо рівними, без великих сколів і руйнувань, які перешкоджатимуть щільному з'єднанню елементів.

Потім перевіряють бічну поверхню. Глибокі раковини, великі тріщини, оголена арматура та значні ділянки зруйнованого бетону є серйозними причинами відмовитися від купівлі.

Необхідно також переконатися, що розміри відповідають заявленому маркуванню. Відмінність між фактичним і заявленим діаметром або висотою може створити проблеми під час з'єднання з іншими елементами.

Для відповідальної конструкції бажано запросити інформацію про виробника, бетон, армування та нормативну документацію, за якою виготовлено виріб.

Як вибрати діаметр

КС 7 із внутрішнім діаметром близько 700 мм підходить насамперед для компактних дренажних, технічних та оглядових споруд. Для постійного обслуговування людиною такий простір обмежений.

КС 10 із діаметром близько 1000 мм є одним із найбільш універсальних варіантів. Його використовують для приватних каналізаційних, технічних та водозабірних споруд.

КС 15 із діаметром близько 1500 мм дає значно більше робочого простору. Це зручно під час обслуговування, розміщення обладнання та будівництва більш містких камер, але суттєво збільшує масу та вартість монтажу.

КС 20 із діаметром близько 2000 мм застосовується переважно у великих технічних спорудах і камерах. Для звичайного приватного колодязя такий розмір часто не потрібен.

Що обрати: звичайні чи замкові кільця

Звичайні кільця підходять для більшості стандартних завдань за умови якісного монтажу та герметизації стиків. Їхня перевага – простота і зазвичай нижча вартість.

Замкові вироби кращі там, де важлива додаткова фіксація елементів і зменшення ймовірності їхнього бокового зміщення. Однак вища ціна виправдана лише тоді, коли конструктивні умови дійсно потребують такого рішення.

В обох випадках якість монтажу має величезне значення. Навіть дороге замкове кільце не виправить проблем, що виникли через нерівну основу або неправильне складання.

Що входить до комплекту колодязя

Повноцінна конструкція може включати стінові кільця, днище, добірні елементи, опорне кільце, плиту перекриття та люк. Конкретний склад залежить від призначення споруди.

Для питного колодязя додатково передбачають герметизацію стиків та захист оголовка від поверхневої води. Для каналізаційного колодязя важливі герметичність усіх з'єднань та стійкість конструкції до експлуатаційного навантаження.

Тому під час купівлі краще заздалегідь скласти повний перелік елементів. Це дає змогу уникнути ситуації, коли кільця вже доставлені на об'єкт, а відповідної плити або добірного елемента немає в наявності.

Головні помилки під час вибору

Перша помилка – обирати виріб виключно за ціною. Дешеве кільце з поганою геометрією може призвести до додаткових витрат на монтаж і ремонт.

Друга – вважати, що більший діаметр завжди означає якісніший колодязь. Розмір має відповідати реальному завданню.

Третя – не враховувати масу. Можливість доставки та встановлення необхідно продумати ще до купівлі.

Четверта – ігнорувати стан торців. Саме тут формується основний міжкільцевий шов.

П'ята – вважати бетон повністю водонепроникним. За високого рівня ґрунтових вод необхідно заздалегідь передбачити відповідну гідроізоляційну систему.

Шоста – купувати елементи різних виробників без перевірки сумісності. Навіть за однакового маркування фактична геометрія та конструктивне виконання можуть відрізнятися.

Як правильно вибрати кільця для колодязя

Вибір слід починати з призначення споруди. Для питного, каналізаційного, дренажного та технічного колодязя вимоги відрізняються.

Потім визначають необхідний внутрішній діаметр і глибину. Після цього підбирають поєднання стандартних і добірних елементів, щоб отримати потрібну висоту без саморобної переробки виробів.

Наступний етап – перевірка характеристик: товщина стінки, маса, якість бетону, армування, геометрія та стан поверхні. Для відповідальних конструкцій слід враховувати нормативні вимоги та паспортні дані конкретних виробів.

У результаті оптимальним буде не найбільше і не найдешевше кільце, а виріб, який відповідає навантаженням, призначенню та умовам експлуатації. Для багатьох приватних завдань практичним компромісом стає КС 10-9, для просторіших камер – КС 15-9, а великі КС 20 і вище доцільно застосовувати там, де їхні розміри дійсно необхідні.

Якісні кільця – лише частина надійного колодязя. Не менш важливі правильна основа, точне встановлення, якісна герметизація стиків, відповідна гідроізоляція та грамотне облаштування верхньої частини. Саме сукупність цих рішень визначає, чи буде збірний колодязь міцним, герметичним і довговічним.

---
