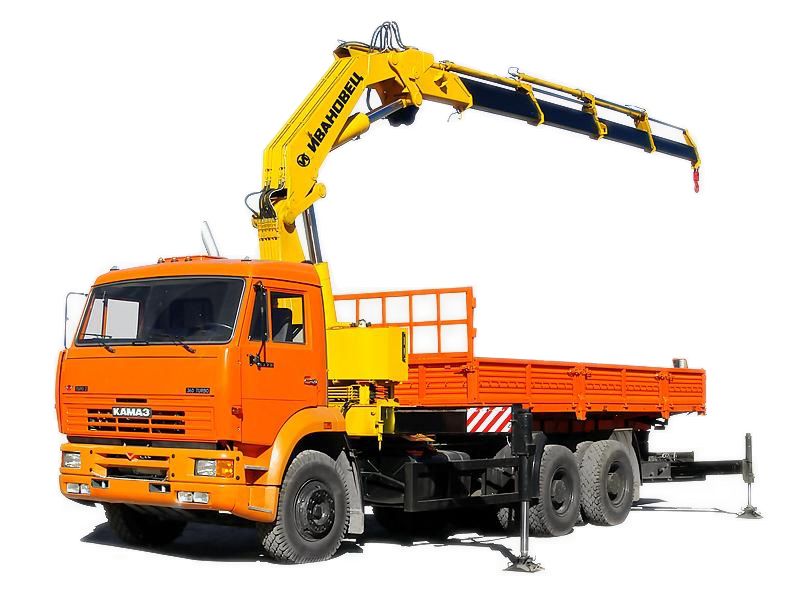

Маніпулятор для роботи: що потрібно знати перед замовленням

Маніпулятор на ділянці дозволяє одночасно вирішити два завдання: доставити вантаж і розвантажити його без залучення окремого крана або навантажувача. Для приватного будівництва, монтажу, благоустрою та ремонту це особливо зручно, оскільки матеріали можна не просто вивантажити біля воріт, а перемістити безпосередньо в потрібну зону.

Однак замовлення маніпулятора лише за масою вантажу – поширена помилка. Для нормальної роботи необхідно враховувати ширину під'їзду, стан ґрунту, відстань до місця розвантаження, висоту підйому, габарити вантажу та місце для висувних опор.


Коли маніпулятор дійсно потрібен на ділянці

Маніпулятор доцільно використовувати, коли важкий або габаритний вантаж необхідно доставити та одразу перемістити до місця складування або монтажу.

Типові завдання:


• доставка газобетону та цегли;
• розвантаження палет із будівельними матеріалами;
• перевезення пиломатеріалів і металопрокату;
• встановлення побутівок і невеликих будівельних конструкцій;
• доставка обладнання;
• переміщення бетонних виробів;
• монтаж окремих елементів у межах можливостей КМУ;
• доставка матеріалів для благоустрою ділянки.



Головна відмінність маніпулятора від звичайної вантажівки

Звичайна вантажівка доставляє вантаж, після чого для розвантаження може знадобитися навантажувач, кран або кілька працівників. Маніпулятор має власну краново-маніпуляторну установку та здатний самостійно виконати вантажно-розвантажувальну операцію.

Це особливо вигідно на приватній ділянці, де немає стаціонарного крана і неможливо заздалегідь підготувати повноцінний майданчик для розвантажувальної техніки.


Завдання	Звичайна вантажівка	Маніпулятор
Доставка вантажу	Так	Так
Розвантаження палет	Потрібна додаткова техніка або ручна праця	Можливе за допомогою КМУ
Переміщення вантажу по ділянці	Обмежене можливостями автомобіля	Можливе в робочій зоні стріли
Встановлення вантажу у визначене місце	Зазвичай потрібна додаткова техніка	Можливе за відповідних характеристик КМУ



Що необхідно повідомити під час замовлення

Перед замовленням необхідно визначити не лише масу вантажу. Виконавцю слід повідомити:


• що саме перевозиться;
• масу найважчого елемента;
• габарити вантажу;
• кількість вантажних місць;
• відстань від місця зупинки автомобіля до точки розвантаження;
• необхідну висоту підйому;
• ширину воріт і під'їзної дороги;
• стан покриття;
• наявність дротів, дерев, будівель та інших перешкод.

Для складної ділянки бажано заздалегідь надати фотографії під'їзду та місця розвантаження. Це дозволяє уникнути ситуації, коли замовлена машина підходить за вантажопідйомністю, але фізично не може виконати роботу.


Чому маса вантажу – не єдиний критерій

Кранова установка має різну вантажопідйомність за різних вильотів стріли. Чим далі вантаж переміщується від автомобіля, тим меншою є допустима маса.

Наприклад, палета масою 1,5 тонни може бути допустимою для конкретної КМУ біля автомобіля. Але якщо її необхідно встановити на значній відстані за будівлею або парканом, на такому вильоті допустиме навантаження може виявитися недостатнім.

Тому під час замовлення потрібно вказувати не лише вагу, а й відстань до місця встановлення вантажу.


Як виміряти відстань до точки розвантаження

Орієнтуватися слід на реальну відстань від місця, де стоятиме автомобіль, до точки, у якій має перебувати вантаж.

Важливо враховувати перешкоди. Якщо машина стоїть за парканом, а вантаж необхідно подати через нього, потрібен такий виліт стріли, щоб вантаж пройшов над перешкодою та опустився в потрібну зону.

При цьому горизонтальної відстані недостатньо, якщо вантаж потрібно підняти на певну висоту.


Вантажопідйомність і виліт стріли

Ці параметри необхідно розглядати разом. Максимальна вантажопідйомність КМУ зазвичай досягається за невеликого вильоту.

При збільшенні вильоту допустима маса зменшується. Тому напис в оголошенні «маніпулятор 5 тонн» не означає, що машина зможе підняти 5 тонн на максимальній відстані.

Для складних робіт перевіряють вантажну діаграму конкретної установки.


Який маніпулятор вибрати для будівельної ділянки

Для доставки кількох палет газобетону, цегли або інших матеріалів зазвичай достатньо КМУ, що відповідає масі вантажу та необхідному вильоту.

Для побутівки, обладнання, бетонних конструкцій та інших важких об'єктів вимоги вищі. Тут необхідно оцінювати не лише вантажопідйомність, а й геометрію робочої зони.


Робота	На що звернути увагу
Газобетон на палетах	Маса палети, кількість місць, виліт стріли
Цегла та плитка	Маса палети та місце складування
Пиломатеріали	Довжина, маса та спосіб стропування
Металопрокат	Довжина, маса та стійкість вантажу під час підйому
Побутівка	Маса, габарити, висота підйому та робочий радіус
Обладнання	Маса, центр ваги та точка встановлення



Розмір воріт і під'їзної дороги

Навіть маніпулятор, який підходить за характеристиками, може не потрапити на ділянку.

До замовлення необхідно виміряти ширину воріт, висоту проїзду та ширину найвужчої ділянки дороги. Додатково враховують радіус повороту та наявність перешкод по краях проїзду.

Особливо уважно слід перевіряти гілки дерев, конструкції, що нависають, та повітряні лінії.


Що враховувати під час роботи на м'якому ґрунті

Під час роботи КМУ навантаження передається через висувні опори. На твердому покритті це одна ситуація, а на вологому ґрунті, свіжому насипі або біля траншеї – зовсім інша.

Опори повинні стояти на основі, здатній сприймати навантаження, що виникають. За потреби застосовують спеціальні опорні елементи для розподілу навантаження.

Особливо небезпечно встановлювати важку техніку безпосередньо біля краю котловану або траншеї без оцінки стійкості ґрунту.


Місце для висувних опор

Під час замовлення необхідно враховувати не лише розміри самого автомобіля. КМУ потребує додаткового простору для висування опор.

Вузька ділянка між будинком і парканом може виявитися непридатною для роботи, навіть якщо автомобіль туди фізично заїжджає.

Тому перед подачею техніки необхідно забезпечити вільну робочу зону навколо машини.


Робота маніпулятора поруч із будинком

Під час розвантаження біля будівлі оператор повинен враховувати положення стріли відносно стін, покрівлі, вікон, балконів та інших конструкцій.

Якщо вантаж необхідно подати через будинок або іншу перешкоду, потрібен достатній запас за вильотом і висотою. Не можна розраховувати лише на максимальну довжину стріли без урахування реальної траєкторії переміщення вантажу.


Робота поруч з електричними проводами

Повітряні лінії є одним із найсерйозніших обмежень для роботи маніпулятора.

До подачі машини необхідно перевірити наявність проводів у зоні під'їзду та передбачуваної роботи стріли. Особливу увагу потрібно приділяти лініям, розташованим над воротами, уздовж фасаду або над місцем розвантаження.

Якщо безпечна робота неможлива, схему встановлення техніки необхідно змінити.


Реальний приклад: газобетон на ділянці

Під час будівництва приватного будинку необхідно було доставити кілька палет газобетону. За масою палети підходили для обраної КМУ.

Однак місце складування знаходилося глибоко всередині ділянки. Вантажівка не могла під'їхати безпосередньо до нього, тому був потрібен значний виліт стріли.

Після перевірки вантажної діаграми з'ясувалося, що на необхідній відстані допустима маса однієї палети була нижчою за її фактичну вагу. У результаті знадобився маніпулятор із потужнішою КМУ.

Проблема виникла не через неправильну оцінку маси, а через те, що спочатку не врахували робочий виліт.


Реальний приклад: побутівка

Побутівка може мати відносно невелику масу порівняно з важкими будівельними конструкціями, але її габарити створюють додаткові вимоги.

Під час встановлення на ділянці необхідно забезпечити можливість подати конструкцію до місця монтажу, не зачепити будинок та інші споруди. Крім того, потрібно достатньо простору для автомобіля та висувних опор.

Тому під час замовлення побутівки важливо передати виконавцю її точні розміри та фотографії місця встановлення.


Реальний приклад: розвантаження металу

Металопрокат часто доставляють пачками значної довжини. Навіть якщо маса знаходиться в межах можливостей КМУ, неправильне розташування центру ваги або недостатня робоча зона можуть ускладнити розвантаження.

Перед роботою визначають місце складування, довжину вантажу та можливу траєкторію переміщення. Це дозволяє вибрати машину не лише за тоннажем, а й за робочою геометрією стріли.


Переваги маніпулятора на ділянці

• доставка та розвантаження виконуються однією машиною;
• не потрібен окремий автокран для багатьох стандартних завдань;
• можна подавати вантаж безпосередньо в робочу зону;
• скорочується кількість ручних вантажно-розвантажувальних операцій;
• зручно працювати з палетованими матеріалами;
• техніка підходить для разових будівельних і монтажних робіт.



Недоліки та обмеження

Маніпулятор потребує вільного місця для встановлення та роботи стріли. На невеликих ділянках це може стати головним обмеженням.

Також не можна розраховувати, що одна машина виконає будь-яку підйомну операцію. КМУ має конкретну вантажну діаграму, максимальний виліт і висоту підйому.

За важкого монтажу, великої висоти або значного вильоту може знадобитися автокран.


Маніпулятор чи автокран

Маніпулятор вигідний, коли необхідно одночасно перевозити вантаж і розвантажувати його. Автокран доцільніше використовувати для важких підйомних і монтажних операцій, коли транспортування вантажу не є основним завданням.


Критерій	Маніпулятор	Автокран
Перевезення вантажу	Так	Ні як основна функція
Самостійне розвантаження	Так	Так
Доставка будматеріалів	Дуже зручно	Не є основним завданням
Важкий монтаж	Обмежений характеристиками КМУ	Підходить краще
Робота на приватній ділянці	Зручна за наявності місця для опор	Потребує відповідного майданчика



Основні помилки перед замовленням

Найпоширеніша помилка – назвати лише масу вантажу та не повідомити місце розвантаження.

Також часто не враховують:


• ширину воріт;
• висоту проїзду;
• стан ґрунту;
• місце для опор;
• виліт стріли;
• висоту подачі вантажу;
• повітряні лінії;
• гілки дерев і конструкції, що нависають;
• необхідність розвороту автомобіля на ділянці.



Як підготувати ділянку до приїзду маніпулятора

До подачі машини звільняють під'їзд і робочий майданчик від автомобілів, будівельного сміття та інших перешкод.

Перевіряють ширину воріт, стан дороги та місце, де будуть встановлені опори. Якщо ділянка м'яка, заздалегідь визначають можливість безпечного розподілу навантаження.

Місце складування вантажу також необхідно підготувати заздалегідь. Якщо маніпулятор повинен встановити палети в конкретній зоні, вона має бути вільною та доступною для роботи стріли.


Що перевірити перед початком розвантаження

Перед початком робіт оператор оцінює майданчик, положення автомобіля, висувних опор і робочу зону стріли.

Необхідно переконатися, що вантаж відповідає заявленій масі, стропування виконано правильно, а траєкторія переміщення вільна від людей і перешкод.

Вантаж не можна переміщувати за межами допустимих характеристик конкретної КМУ.


Підсумок

Маніпулятор для роботи на ділянці обирають не лише за вантажопідйомністю. Для правильного підбору необхідно враховувати масу та габарити вантажу, відстань до точки розвантаження, висоту підйому, розміри під'їзду, стан основи та простір для висувних опор.

Головний показник під час роботи крана – не максимальна цифра з оголошення, а допустиме навантаження на конкретному вильоті стріли. Чим далі від автомобіля необхідно подати вантаж, тим вищі вимоги до КМУ.

Перед замовленням краще заздалегідь виміряти ворота та під'їзд, визначити місце встановлення машини, сфотографувати ділянку та повідомити виконавцю точну вагу і розміри вантажу. Це дозволяє підібрати відповідну техніку та уникнути ситуації, коли маніпулятор приїхав на об'єкт, але не може безпечно виконати розвантаження.

Для більшості будівельних завдань на приватній ділянці маніпулятор є ефективним рішенням, оскільки поєднує перевезення та розвантаження. Але його можливості завжди потрібно оцінювати за конкретною вантажною діаграмою та умовами роботи на об'єкті.


Віктор Ткаченко – будівельник, виконроб

Віктор Ткаченко – будівельник і виконроб із багаторічним практичним досвідом у сфері будівництва та оздоблювальних робіт. Спеціалізується на організації будівельних процесів, контролі якості виконання робіт, підборі будівельних матеріалів і технічному супроводі об'єктів на всіх етапах реалізації. За роки роботи набув глибокого розуміння технологій будівництва, вимог будівельних норм та особливостей виконання як приватних, так і комерційних проєктів. Віктор ефективно координує роботу будівельних бригад, контролює дотримання термінів і допомагає знаходити оптимальні технічні рішення для будівництва, реконструкції та ремонту об'єктів різної складності.
