Маніпулятор із краном: особливості та можливості

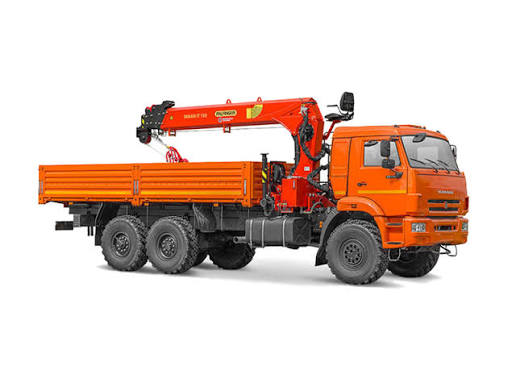

Маніпулятор із краном – вантажний автомобіль, оснащений краново-маніпуляторною установкою (КМУ). Така техніка одночасно виконує функції транспортного засобу та навантажувально-розвантажувального механізму: доставляє вантаж на об’єкт, самостійно завантажує його, розвантажує та встановлює в потрібній зоні. Завдяки цьому для багатьох будівельних і монтажних робіт не потрібно окремо замовляти вантажівку та автокран.

Ключова особливість маніпулятора полягає у поєднанні вантажної платформи та гідравлічного крана. При цьому реальні можливості машини визначаються не лише вантажопідйомністю автомобіля, а й характеристиками КМУ: вантажним моментом, максимальним вильотом стріли, вантажопідйомністю на конкретному вильоті та способом встановлення опор.


Як влаштований маніпулятор із краном

Основними елементами є вантажне шасі, бортова або спеціалізована платформа, краново-маніпуляторна установка, гідравлічна система та виносні опори.

КМУ може розташовуватися безпосередньо за кабіною або в задній частині вантажної платформи. Від розташування залежать розподіл навантаження, корисна довжина кузова та зручність виконання окремих операцій.

Гідравлічний привід дозволяє оператору керувати стрілою, її вильотом і вантажозахоплювальним обладнанням. Залежно від комплектації замість гака можуть використовуватися різні захвати, наприклад для колод або інших специфічних вантажів.


Що може маніпулятор із краном

Головне завдання такої техніки – механізувати навантаження та розвантаження важких або габаритних вантажів безпосередньо на місці виконання робіт.

Маніпулятор може:


• завантажити будівельні матеріали на власну платформу;
• доставити їх на об’єкт;
• розвантажити вантаж без залучення окремої техніки;
• перемістити вантаж на обмежену відстань у межах робочої зони;
• встановити окремі елементи у задане місце;
• працювати з палетами, обладнанням, металопрокатом та іншими вантажами, сумісними з характеристиками КМУ.



Основні характеристики маніпулятора

Під час вибору машини недостатньо дивитися лише на максимальну вантажопідйомність. Один і той самий маніпулятор може підіймати важкий вантаж безпосередньо біля автомобіля, але мати значно меншу вантажопідйомність за максимального вильоту стріли.


Параметр	Що показує	Чому важливий
Вантажопідйомність	Максимальну масу вантажу	Визначає, який вантаж машина може перевозити та підіймати
Вантажний момент	Взаємозв’язок навантаження та вильоту стріли	Дозволяє оцінити реальні можливості КМУ
Максимальний виліт	Відстань від осі крана до робочої точки	Визначає дальність подачі вантажу
Довжина платформи	Розмір доступної вантажної зони	Важлива для перевезення довгомірних матеріалів
Висота підйому	Максимальну висоту подачі вантажу	Критична під час роботи біля будівель та споруд
Опорний контур	Площу, яку займають виносні опори	Впливає на можливість безпечного встановлення машини



Вантажопідйомність маніпулятора

Вантажопідйомність залежить від конкретного шасі та встановленої КМУ. У комерційних пропозиціях часто вказують максимальну вантажопідйомність крана, але ця цифра не означає, що таку вагу можна підіймати на будь-якій відстані від автомобіля.

Наприклад, кран може підіймати кілька тонн за мінімального вильоту стріли, тоді як під час роботи на значній відстані допустима маса буде суттєво меншою.

Тому під час замовлення маніпулятора необхідно повідомляти не лише вагу вантажу, а й потрібну відстань від місця встановлення автомобіля до точки розвантаження.


Що таке вантажний момент

Вантажний момент – один із ключових параметрів КМУ. Спрощено він характеризує здатність крана створювати робоче зусилля на певній відстані до вантажу.

У разі збільшення вильоту стріли допустима маса вантажу зменшується. Саме тому фраза «маніпулятор підіймає 5 тонн» без зазначення вильоту практично не дає повної картини його можливостей.

Для складної роботи необхідно вивчати вантажну діаграму конкретної установки.


Виліт стріли та робоча зона

Виліт визначає, наскільки далеко від автомобіля можна перемістити вантаж. Це особливо важливо під час розвантаження матеріалів за парканом, у дворі, біля будівлі або на будівельному майданчику з обмеженим доступом.

Великий максимальний виліт не означає можливість підіймати важкий вантаж на максимальній відстані. На кожному вильоті існує своє допустиме навантаження.


Які вантажі перевозять маніпулятором

Маніпулятори широко використовуються для перевезення будівельних матеріалів та обладнання.

Типові вантажі:


• газобетон та цегла;
• тротуарна плитка;
• пиломатеріали;
• металопрокат;
• арматура;
• бетонні та залізобетонні вироби;
• будівельні побутівки;
• обладнання;
• дорожні та будівельні конструкції;
• піддони з різними матеріалами.

Конкретна можливість перевезення залежить від маси, габаритів, способу стропування та вантажної платформи.


Маніпулятор для будівництва

На будівельних об’єктах маніпулятор особливо зручний завдяки можливості доставити матеріали безпосередньо до місця їх використання.

Наприклад, під час будівництва приватного будинку машина може привезти палети з газобетоном, встановити опори та перемістити піддони на підготовлений майданчик усередині ділянки.

Це скорочує кількість проміжних перевантажень і дозволяє швидше організувати роботу бригади.


Маніпулятор для доставки будматеріалів

Під час доставки будівельних матеріалів важлива не лише маса вантажу, а й можливість під’їзду до місця розвантаження.

Якщо автомобіль може під’їхати впритул до об’єкта, можна використовувати КМУ з відносно невеликим вильотом. Якщо розвантаження здійснюється через перешкоду або на значній відстані, знадобиться установка з відповідними характеристиками стріли.

Тому під час замовлення необхідно заздалегідь повідомити оператору умови під’їзду та місце, куди має потрапити вантаж.


Маніпулятор проти звичайної вантажівки

Головна перевага маніпулятора – самостійне завантаження та розвантаження. Звичайний бортовий автомобіль здатний перевезти вантаж, але для його вивантаження може знадобитися навантажувач, кран або інша техніка.


Критерій	Маніпулятор	Звичайна вантажівка
Перевезення вантажу	Так	Так
Самостійне розвантаження	Так, за наявності відповідної КМУ	Зазвичай потрібна додаткова техніка
Монтаж окремих вантажів	Можливий у межах характеристик КМУ	Ні, без додаткового обладнання
Робота в обмеженому просторі	Залежить від розмірів машини та опор	Зазвичай простіше за габаритами, але не виконує кранових операцій
Вартість комплексної операції	Може бути нижчою завдяки поєднанню перевезення та навантаження	Може знадобитися окрема навантажувальна техніка



Маніпулятор проти автокрана

Маніпулятор не є повноцінною заміною потужному автокрану. Його перевага полягає у поєднанні транспортної та навантажувальної функції.

Автокран зазвичай має значно ширші можливості щодо важких підіймальних операцій, але не призначений для перевезення вантажу на власній платформі.

Якщо завдання полягає у доставці кількох палет матеріалів та їх розвантаженні на об’єкті, маніпулятор часто виявляється практичнішим. Якщо потрібно підняти важку конструкцію на значну висоту або виконати складний монтаж, може знадобитися автокран.


Переваги маніпулятора з краном

• поєднання транспортування та навантажувально-розвантажувальних робіт;
• скорочення кількості одиниць техніки на об’єкті;
• можливість розвантажувати вантаж без стаціонарного крана;
• швидка зміна робочих об’єктів;
• можливість подачі вантажу на певну відстань від автомобіля;
• зручність під час доставки матеріалів на приватні та будівельні об’єкти.



Недоліки маніпулятора

Головне обмеження – залежність вантажопідйомності від вильоту стріли. Чим далі вантаж знаходиться від основи крана, тим меншою є його допустима маса.

Також машина потребує достатнього місця для встановлення та висування опор. На вузькій ділянці, м’якому ґрунті або поруч із перешкодами повноцінна робота КМУ може виявитися неможливою.

Ще одне обмеження – маніпулятор не здатний замінити спеціалізований кран під час важких або складних монтажних операцій.


Як правильно замовити маніпулятор

Щоб оператор міг підібрати відповідну машину, необхідно заздалегідь повідомити:


• масу кожного вантажу;
• кількість і габарити вантажних місць;
• розміри та масу найбільшого елемента;
• відстань від автомобіля до точки розвантаження;
• необхідну висоту підйому;
• умови під’їзду;
• тип поверхні, на якій буде встановлена машина;
• наявність проводів, дерев, будівель та інших перешкод.

Фрази «потрібен маніпулятор на кілька тонн» недостатньо для правильного підбору техніки.


Реальний приклад: доставка газобетону

Під час будівництва приватного будинку замовили кілька палет газобетону. Вантажний автомобіль доставив матеріали до ділянки, але під’їхати впритул до місця складування не дозволяло вузьке планування території.

Маніпулятор встановив виносні опори, після чого КМУ по черзі перемістила палети на підготовлений майданчик.

Замість окремої вантажівки та навантажувача була виконана одна транспортно-розвантажувальна операція. При цьому ключовим фактором виявилася не лише вага палет, а й необхідний виліт стріли.


Реальний приклад: розвантаження металопрокату

На будівельний об’єкт необхідно було доставити довгомірний металевий профіль. Машина могла перевезти вантаж за масою, однак для розвантаження потрібно було забезпечити достатню робочу зону навколо автомобіля.

Перед початком роботи оператор оцінив положення опор і відстань до місця складування. Це дозволило уникнути ситуації, коли вантаж фізично можна перевезти, але неможливо безпечно зняти з платформи.


Робота маніпулятора на приватній ділянці

На приватних ділянках основна проблема часто полягає не в масі вантажу, а в обмеженому просторі.

Перед заїздом необхідно враховувати ширину воріт, радіус повороту, висоту проводів і гілок, стан ґрунту та місце для встановлення виносних опор.

Навіть машина з відповідною вантажопідйомністю може виявитися непридатною, якщо її неможливо правильно встановити.


Опори та стійкість машини

Під час роботи КМУ значне навантаження передається через виносні опори. Їх встановлюють на підготовлену поверхню з урахуванням вимог виробника.

М’який ґрунт, край траншеї, свіжий насип або нестійке покриття можуть створити небезпечні умови. Залежно від ситуації потрібен додатковий розподіл навантаження під опорами або зміна місця встановлення.

Оператор не повинен працювати лише за принципом «машина стоїть рівно». Важлива фактична здатність основи сприймати навантаження від працюючої КМУ.


Основні помилки під час використання маніпулятора

Помилка	Можлива проблема
Оцінювання лише максимальної вантажопідйомності	На потрібному вильоті вантаж може виявитися занадто важким
Відсутність інформації про місце розвантаження	Стріла може не мати необхідного вильоту
Робота на слабкому ґрунті	Втрата стійкості машини
Ігнорування перешкод зверху	Небезпека контакту стріли з проводами або конструкціями
Спроба підняти вантаж за межами вантажної діаграми	Недопустиме навантаження на КМУ
Неправильне стропування	Зміщення або падіння вантажу



Безпека під час роботи маніпулятора

Кранові операції повинні виконуватися навченим оператором із дотриманням експлуатаційної документації КМУ.

Заборонено перевищувати допустиме навантаження, працювати з вантажем за межами вантажної діаграми, перебувати під піднятим вантажем та використовувати пошкоджені вантажозахоплювальні пристосування.

Перед початком роботи оцінюють стан майданчика, положення опор, наявність повітряних ліній, перешкод і людей у робочій зоні.


Коли маніпулятор є оптимальним рішенням

Маніпулятор особливо ефективний, коли необхідно виконати одразу три операції: забрати вантаж, доставити його на об’єкт і розвантажити у конкретному місці.

Він добре підходить для будівництва приватних будинків, доставки будівельних матеріалів, перевезення обладнання, металопрокату, пиломатеріалів і різних вантажів на палетах.

Якщо ж потрібен виключно важкий підйом, робота на значній висоті або складний монтаж, необхідно розглядати спеціалізований автокран чи іншу підіймальну техніку.


Підсумок

Маніпулятор із краном – універсальна техніка, яка поєднує можливості вантажного автомобіля та крана-маніпулятора. Його головна перевага – можливість доставити вантаж і виконати його механізоване розвантаження без залучення окремої навантажувальної техніки.

Водночас реальна ефективність машини визначається не рекламною максимальною вантажопідйомністю, а поєднанням маси вантажу, вильоту стріли, вантажного моменту, висоти підйому та умов встановлення.

Для правильного підбору маніпулятора необхідно заздалегідь знати вагу та габарити вантажу, відстань до точки розвантаження, висоту подачі та особливості майданчика. Чим точніші ці дані, тим менший ризик замовити техніку, яка фізично не зможе виконати поставлене завдання.

Головне правило – оцінювати маніпулятор не лише як вантажівку з краном, а як єдину підіймально-транспортну систему, характеристики якої мають відповідати конкретній роботі.
