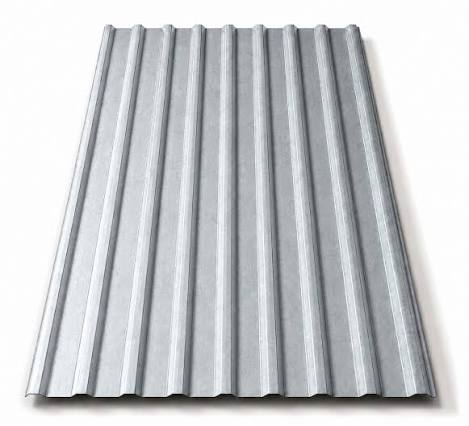

Маркування профнастилу: що означають літери та цифри
Як влаштоване маркування профнастилу
Найпоширеніший принцип позначення виглядає приблизно так: НС35-1000-0,7. У такому позначенні кожна частина має своє значення.
НС – тип профілю, 35 – висота гофри в міліметрах, 1000 – робоча або монтажна ширина, 0,7 – товщина сталі.
Однак виробники можуть використовувати власні позначення та різні варіанти запису характеристик. Тому коротке маркування на кшталт С21 або Н75 не містить усієї інформації про лист. Під час купівлі необхідно додатково перевіряти товщину металу, корисну ширину, фактичну геометрію профілю, покриття та допустимі навантаження.
Що означає літера С у маркуванні профнастилу
Літера С зазвичай позначає стіновий профільований лист. Такі профілі призначені насамперед для вертикальних огороджувальних конструкцій: парканів, фасадів, стін господарських будівель, перегородок та облицювання.
До поширених варіантів належать С8, С10, С20, С21 та інші профілі. Чим вища гофра за інших однакових параметрів, тим вища просторова жорсткість листа. Але порівнювати профнастил лише за висотою профілю неправильно: на фактичну міцність також впливають товщина сталі, форма гофри, ширина полиць, наявність додаткових ребер жорсткості та схема кріплення.
Профнастил С зазвичай відрізняється відносно невеликою масою та великою корисною площею листа. Тому він зручний для огорож та облицювання, де основне завдання матеріалу – закрити поверхню та сприймати переважно вітрові навантаження.
Що означає НС у маркуванні
Позначення НС використовують для профілів, які можуть застосовуватися як у стінових, так і в покрівельних конструкціях за умови дотримання розрахункових вимог. Такий профнастил займає проміжне положення між легкими стіновими та потужнішими несучими профілями.
Наприклад, НС35 часто використовують для покрівель приватних будинків, навісів, господарських будівель та різних огороджувальних конструкцій. Висота профілю 35 мм забезпечує помітно більшу жорсткість порівняно з низькопрофільними листами.
Але саме позначення НС не означає, що будь-який лист цього типу можна використовувати для будь-якого даху. Необхідно враховувати проліт між опорами, крок обрешітки, снігове та вітрове навантаження, товщину сталі та конкретну геометрію профілю.
Що означає літера Н
Літера Н позначає несучий профіль. Такі листи призначені для конструкцій, де профнастил повинен не лише закривати поверхню, а й сприймати значні експлуатаційні навантаження.
Профілі Н зазвичай мають збільшену висоту гофри та підвищену жорсткість. Їх застосовують у покрівлях промислових і сільськогосподарських будівель, перекриттях, навісах, великих прольотах та інших конструкціях, де до несучої здатності настилу висуваються підвищені вимоги.
Приклади маркування – Н60, Н75, Н114. Однак велика цифра не означає автоматично, що лист можна використовувати без розрахунку. Несуча здатність залежить не лише від висоти профілю, а й від товщини сталі, геометрії, кількості опор та розрахункового навантаження.
Що означають цифри після літер
Перша цифра або число після літер у більшості поширених позначень вказує висоту профілю, або гофри, у міліметрах.
Наприклад:
С8 – висота профілю близько 8 мм;
С21 – висота профілю близько 21 мм;
НС35 – висота профілю близько 35 мм;
Н60 – висота профілю близько 60 мм;
Н75 – висота профілю близько 75 мм.
Висота гофри суттєво впливає на жорсткість листа. При збільшенні профілю метал отримує більш розвинений просторовий переріз і краще чинить опір вигину. Тому лист Н75 не можна порівнювати із С21 лише за товщиною сталі: сама геометрія профілю принципово відрізняється.
Що означають наступні цифри
У розширеному маркуванні після висоти профілю можуть зазначатися робоча ширина, товщина металу та довжина листа. Наприклад, позначення НС35-1000-0,7 можна прочитати як профіль НС заввишки 35 мм, робочою шириною близько 1000 мм і товщиною сталі 0,7 мм.
Саме тут часто виникає плутанина. У профнастилу є повна та робоча ширина. Після укладання сусідні листи перекривають один одного, тому корисна площа одного листа менша за його повну ширину. Для розрахунку кількості матеріалу використовують саме робочу ширину, якщо вона вказана виробником як монтажна.
| Позначення | Що означає | Типове застосування |
|---|---|---|
| С8 | Стіновий профіль, гофра 8 мм | Паркани, легкі облицювальні конструкції |
| С21 | Стіновий профіль, гофра 21 мм | Паркани, фасади, огорожі |
| НС35 | Профіль для стінових і покрівельних конструкцій, гофра 35 мм | Покрівлі, навіси, стіни |
| Н60 | Несучий профіль, гофра 60 мм | Покрівлі та конструкції з підвищеними навантаженнями |
| Н75 | Несучий профіль, гофра 75 мм | Промислові покрівлі, перекриття, великі прольоти |
Чому не можна вибирати профнастил лише за цифрою
Уявімо два листи з однаковою висотою профілю 35 мм. Один виготовлений зі сталі завтовшки 0,45 мм, другий – зі сталі завтовшки 0,7 мм. Формально обидва мають профіль 35 мм, але їхня маса, жорсткість і поведінка під навантаженням відрізнятимуться.
Ще більша різниця проявляється під час порівняння профілів різних виробників. Однакове позначення не завжди означає абсолютно однакову геометрію. Можуть відрізнятися ширина полиць, крок гофри, форма ребер жорсткості та корисна ширина листа.
Тому під час вибору профнастилу необхідно дивитися не лише на напис С21, НС35 або Н75, а й на технічну специфікацію конкретного виробника.
Що означає товщина металу
Товщина сталі зазвичай вказується окремим числом у міліметрах. Наприклад, у позначенні НС35-1000-0,7 значення 0,7 означає товщину сталевої основи 0,7 мм.
Товщина металу безпосередньо впливає на масу листа, жорсткість та стійкість до механічних пошкоджень. Товстіша сталь зазвичай забезпечує більший запас міцності, однак сама по собі товщина не замінює правильного вибору профілю.
На практиці необхідно враховувати і фактичну товщину сталі. Захисне покриття та полімерний шар не слід сприймати як повноцінну заміну товщині металевої основи.
Як маркування пов'язане з призначенням профнастилу
Для паркану найчастіше вибирають стінові профілі з відносно невеликою або середньою висотою гофри. Тут важливі зовнішній вигляд, жорсткість листа, вітрове навантаження, висота огорожі та відстань між опорами.
Для покрівлі вимоги вищі. Окрім висоти профілю необхідно враховувати ухил схилу, відстань між елементами обрешітки, снігове навантаження, вплив вітру та довжину прольоту. Один і той самий профнастил може нормально працювати на невеликій покрівлі з частою обрешіткою та виявитися непридатним для конструкції з великою відстанню між опорами.
Для перекриттів та інших несучих конструкцій вибір повинен виконуватися вже за розрахунковими характеристиками. Тут не можна визначати придатність матеріалу лише за літерами та цифрами на ціннику.
Що означає маркування МП, ПК та інші позначення
На ринку можна зустріти позначення МП, ПК, ПС та інші варіанти. Важливо розуміти, що частина таких позначень є комерційною або виробничою системою конкретного підприємства, а не універсальним описом властивостей листа.
Наприклад, один виробник може позначати профіль як МП20, інший – як С20 або С21. Незважаючи на зовнішню схожість назв, не можна автоматично вважати такі листи повністю взаємозамінними. Необхідно порівняти фактичну висоту профілю, робочу ширину, товщину металу та геометрію.
Особливо важливо це під час ремонту наявної покрівлі або паркану, коли новий лист повинен точно стикуватися зі старим.
Як правильно читати повне маркування
Умовний приклад: Н75-750-0,8.
Н – несучий тип профілю.
75 – висота профілю 75 мм.
750 – монтажна або робоча ширина, зазначена виробником.
0,8 – товщина сталевої основи 0,8 мм.
Але для остаточного вибору цього все одно недостатньо. Потрібно знати довжину листа, вид захисного покриття, характеристики сталі, допустимі навантаження та умови експлуатації.
Реальний приклад вибору профнастилу для паркану
Власник приватної ділянки вирішив замінити дерев'яний паркан на металевий. Спочатку він розглядав найдешевший лист С8, оскільки за зовнішнім виглядом він повністю відповідав завданню. Однак за високого паркану на відкритій ділянці важливим фактором стало вітрове навантаження.
У результаті вибір профілю не можна було робити лише за ціною квадратного метра. Довелося врахувати висоту огорожі, відстань між стовпами, кількість горизонтальних лаг та товщину металу. Жорсткіший профіль дозволив отримати конструкцію, менш схильну до вібрації та деформації.
Цей приклад показує головне правило: маркування допомагає визначити характеристики матеріалу, але остаточний вибір залежить від усієї конструкції, а не від однієї цифри.
Реальний приклад вибору профнастилу для покрівлі
Під час будівництва господарської будівлі можна зустріти протилежну помилку: покупець вибирає максимально високий профіль, вважаючи його автоматично кращим. Але якщо конструкція має невелику площу, часту обрешітку та помірні навантаження, надмірно жорсткий і важкий лист може бути економічно невиправданим.
У такій ситуації правильніше підібрати профіль за розрахунковим навантаженням, товщиною металу та відстанню між опорами. Переплата за характеристики, які конструкція фактично не використовує, не підвищує ефективність покрівлі пропорційно вартості матеріалу.
Переваги правильного вибору за маркуванням
Головна перевага грамотного розшифрування маркування – можливість порівнювати профнастил не лише за зовнішнім виглядом і ціною, а й за технічними характеристиками.
Правильний вибір допомагає підібрати необхідну жорсткість, визначити корисну ширину листа, розрахувати кількість матеріалу та уникнути застосування занадто слабкого або невиправдано важкого профілю.
Крім того, знання маркування значно спрощує купівлю матеріалу для ремонту. Якщо відомі тип профілю, висота гофри, робоча ширина та товщина металу, підібрати сумісний матеріал значно простіше.
Недоліки та обмеження маркування
Маркування не завжди дає повну картину. Коротке позначення на кшталт С21 або Н75 не повідомляє покупцеві всіх параметрів виробу. Для повноцінної оцінки необхідні технічні характеристики виробника.
Ще одна проблема – різні комерційні позначення схожих профілів. Через це покупець може помилково вважати два листи однаковими лише тому, що цифра в назві збігається.
Тому професійний вибір профнастилу повинен ґрунтуватися на сукупності характеристик, а не на одному буквено-цифровому позначенні.
На що звернути увагу перед купівлею профнастилу
Перед замовленням необхідно уточнити тип профілю, висоту гофри, фактичну товщину сталі, робочу та повну ширину листа, довжину, тип цинкового або полімерного покриття та область застосування.
Для покрівлі додатково перевіряють допустимі навантаження та рекомендований крок опор. Для паркану – вітрове навантаження, висоту полотна та відстань між стовпами. Для перекриттів і промислових конструкцій обов'язково враховують розрахункову схему та несучу здатність.
Якщо профнастил купується для ремонту вже наявної конструкції, бажано порівняти не лише маркування, а й фактичні розміри профілю. Це особливо важливо для заміни окремих листів.
Головне про маркування профнастилу
Літери в маркуванні профнастилу насамперед вказують на тип і передбачуване призначення профілю, а цифра після них зазвичай показує висоту гофри в міліметрах. Додаткові числа можуть позначати робочу ширину, товщину металу та інші параметри залежно від системи позначень виробника.
Стіновий профнастил С призначений переважно для огорож та облицювання, НС використовується в більш універсальних конструкціях, а Н належить до несучих профілів із підвищеною жорсткістю. При цьому саме маркування не замінює розрахунок і не гарантує придатність листа для конкретної конструкції.
Правильний вибір профнастилу починається з розшифрування маркування, але завершується перевіркою реальних технічних характеристик. Саме поєднання висоти профілю, товщини сталі, геометрії, робочої ширини та розрахункового навантаження визначає, наскільки матеріал підходить для конкретного об'єкта.
