Помилки при монтажі зварної сітки

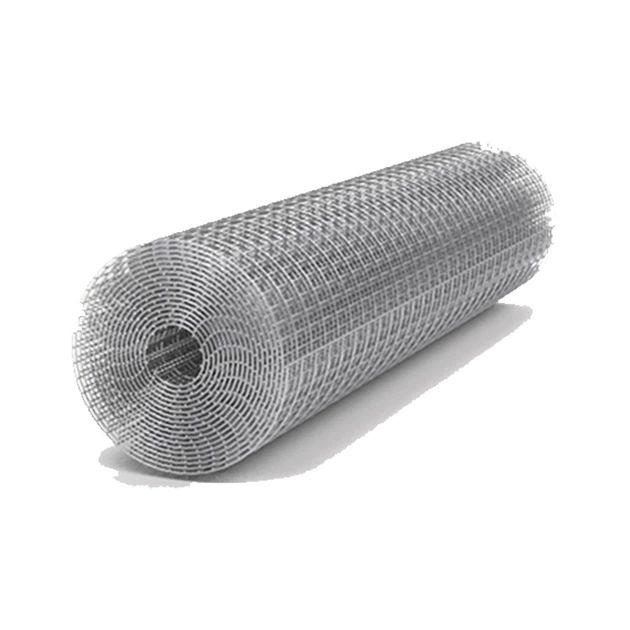

Зварна сітка застосовується при армуванні фундаментів, бетонних підлог, стяжок, доріжок, цегляної кладки, штукатурних робіт та влаштуванні різних огорож. Однак навіть якісна сітка не зможе забезпечити розрахункову міцність конструкції, якщо при її монтажі допущені помилки. Більшість дефектів залізобетонних конструкцій пов'язані не з якістю матеріалу, і з порушенням технології установки. Правильний монтаж передбачає надійну фіксацію сітки, дотримання захисного шару бетону, правильне з'єднання окремих карт та використання виробу з характеристиками, що відповідають проекту.

Для чого необхідний правильний монтаж зварної сітки

Якісна установка дозволяє:

• рівномірно розподілити навантаження;
• запобігти утворенню тріщин усадки;
• збільшити міцність конструкції;
• забезпечити розрахункову роботу армування;
• продовжити термін служби бетонних елементів;
• зменшити ймовірність дорогого ремонту.

Навіть невеликі порушення технології можуть значно знизити ефективність армування.

Де застосовується зварна сітка

Область застосування	Призначення
Стяжка підлоги	Армування бетонного шару
Фундаментні плити	Розподіл навантажень
Монолітні перекриття	Підвищення несучої здатності конструкції
Цегляна кладка	Посилення кладочних швів
Дорожки та майданчики	Запобігання розтріскуванню бетону
Огородження	Створення міцної несучої конструкції



Помилка №1. Неправильний вибір зварної сітки

Однією з найпоширеніших помилок є вибір сітки без урахування розрахункових навантажень. Нерідко купують виріб:

• з недостатнім діаметром дроту;
• з надто великим осередком;
• без захисного покриття для експлуатації у вологому середовищі;
• не відповідна проектна документація.

Використання невідповідної сітки знижує надійність усієї конструкції.

Помилка №2. Укладання сітки безпосередньо на основу

Арматурна сітка має працювати всередині бетонного шару. Якщо вона лежить безпосередньо на ґрунті, утеплювачі чи гідроізоляції, армування практично не виконує своїх функцій. Для забезпечення правильної роботи застосовуються спеціальні фіксатори, що дозволяють витримати проектне положення сітки та необхідний захисний шар бетону.

Помилка №3. Відсутність захисного шару бетону

Захисний шар виконує кілька важливих функцій:

• захищає метал від корозії;
• забезпечує спільну роботу бетону та армування;
• збільшує довговічність конструкції;
• підвищує вогнестійкість залізобетону.

Недостатній шар захисту значно скорочує термін служби конструкції.

Помилка №4. Неправильне з'єднання карт сітки

При монтажі великих площ використовують кілька карток звареної сітки. Поширені порушення:

• відсутність необхідного з'єднання між картами;
• занадто мале перекриття там, де воно передбачено проектом;
• зміщення окремих елементів під час бетонування;
• ненадійна фіксація.

Усі з'єднання повинні виконуватися відповідно до проектної документації та діючих будівельних вимог.

Помилка №5. Ушкодження сітки під час монтажу

При транспортуванні та встановленні можливо:

• деформування карток;
• вигин окремих стрижнів;
• руйнування зварних з'єднань;
• ушкодження захисного покриття.

Перед укладанням необхідно уважно оглянути усі вироби.

Помилка №6. Використання сітки з корозією

Поверхневі сліди зберігання завжди критичні, проте сильна корозія значно знижує довговічність конструкції. Особливо небезпечно використовувати:

• сітка з глибокими осередками іржі;
• вироби із зруйнованим захисним покриттям;
• матеріал після тривалого зберігання просто неба без захисту.



Помилка №7. Зміщення сітки під час бетонування

Під час укладання бетонної суміші армування може зміщуватися. Основні причини:

• відсутність фіксаторів;
• неакуратне переміщення робітників;
• скидання бетонної суміші з великої висоти;
• відсутність тимчасової фіксації окремих карток.

Після зміщення сітка може опинитися в нижній частині конструкції та втратити розрахункову ефективність.

Найпоширеніші помилки та їх посльоду

Помилка	Можливі наслідки
Сітка лежить на підставі	Армування практично не працює
Недостатній захисний шар	Корозія та зниження довговічності
Ушкоджені зварні з'єднання	Зменшення міцності конструкції
Використання невідповідної сітки	Недостатня несуча здатність
Зміщення під час бетонування	Порушення розрахункового положення армування
Корозія матеріалу	Прискорене руйнування залізобетону



Практичні приклади

Приклад №1. Стяжка підлоги в приватному будинку

Під час влаштування бетонної стяжки зварену сітку уклали безпосередньо на шар теплоізоляції без використання фіксаторів. Після заливання бетону армування опинилося в нижній частині конструкції. Через кілька місяців експлуатації на поверхні з'явилися усадкові тріщини. При повторному ремонті сітку встановили на спеціальні пластикові фіксатори, завдяки чому армування опинилося у проектному положенні.

Приклад №2. Фундаментна плита

Під час будівництва котеджу підрядник використовував карти звареної сітки, з'єднані без дотримання проектних вимог. Під час технічного контролю порушення було виявлено до бетонування, після чого з'єднання виконали відповідно до проектної документації. Це дозволило забезпечити безперервність армування та уникнути ослаблення конструкції.

Приклад №3. Бетонний майданчик перед гаражем

Для армування використовували сітку, що тривалий час зберігалася просто неба. На частині полотен захисне покриття було пошкоджене, а окремі зварні з'єднання ослаблені. Після заміни пошкоджених карток та застосування нових оцинкованих виробів вдалося забезпечити необхідну довговічність бетонного майданчика.

Як уникнути помилок під час монтажу

Рекомендація	Практичний результат
Використовувати проектну сітку	Відповідність розрахунковим навантаженням
Застосовувати фіксатори	Правильне становище армування
Контролювати захисний шар	Підвищення довговічності конструкції
Перевіряти якість зварювання	Надійність армування
Оглядати матеріал перед укладанням	Вилучення пошкоджених виробів
Фіксувати карти перед бетонуванням	Запобігання зміщенню сітки



Переваги дотримання технології

• збільшення міцності залізобетонних конструкцій;
• рівномірний розподіл навантажень;
• зниження ризику утворення тріщин;
• захист армування від корозії;
• відповідність вимогам проектної документації;
• збільшення терміну служби будівлі або споруди.



Недоліки порушення технології

• ослаблення конструкції;
• зменшення несучої здатності;
• поява тріщин;
• прискорена руйнація бетону;
• необхідність дорогого ремонту;
• скорочення терміну експлуатації споруди.



Рекомендації фахівців

• Використовуйте зварювальну сітку лише з характеристиками, передбаченими проектом.
• Перед монтажем перевіряйте цілісність зварних з'єднань та відсутність значних пошкоджень.
• Забезпечуйте проектне положення армування за допомогою спеціальних фіксаторів.
• Контролюйте товщину захисного шару бетону.
• Не допускайте зміщення сітки під час бетонування.
• При експлуатації у вологому середовищі застосовуйте оцинковані вироби або забезпечуйте антикорозійний захист.
• Всі роботи з армування відповідальних конструкцій виконуйте відповідно до проектної документації та чинних будівельних норм.



Висновок

Більшість проблем, що виникають під час експлуатації залізобетонних конструкцій, пов'язані з порушенням технології монтажу зварної сітки. Неправильне положення армування, відсутність захисного шару бетону, використання сітки або пошкоджених виробів істотно знижують надійність конструкції. Дотримання проектних вимог, застосування якісних матеріалів та постійний контроль на всіх етапах монтажу дозволяють забезпечити ефективну роботу армування, збільшити термін служби споруди та уникнути дорогих ремонтних робіт.

---
