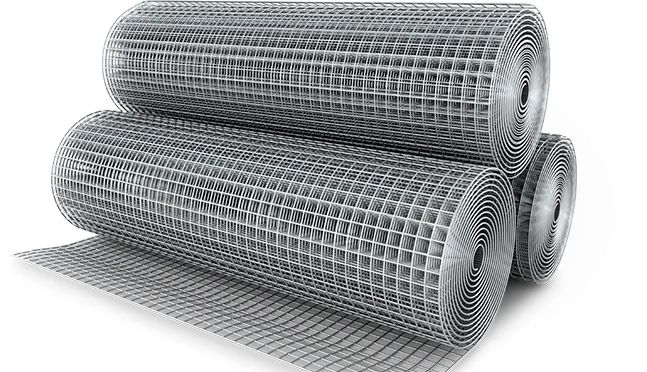

Розмір комірки зварної сітки: на що впливає

Зварна сітка широко застосовується у будівництві, промисловості, сільському господарстві та благоустрої територій. Одним із ключових параметрів виробу є розмір комірки. Саме він визначає міцність конструкції, витрату металу, масу сітки, зручність монтажу та сферу застосування. При виборі важливо враховувати як розміри осередку, а й діаметр дроту, якість зварних з'єднань, тип захисного покриття і передбачувані навантаження. Неправильно підібраний розмір комірки може призвести до перевитрати матеріалу, недостатньої жорсткості конструкції або невиправданого збільшення вартості проекту.

Що таке розмір комірки звареної сітки

Розміром осередку називають відстань між сусідніми поздовжніми та поперечними дротиками. Найбільш поширені варіанти:

• 25×25 мм;
• 50×50 мм;
• 50×100 мм;
• 100×100 мм;
• 100×150 мм;
• 150×150 мм;
• 200×200 мм.

Розмір вибирається з урахуванням призначення сітки та вимог проекту.

На що впливає розмір комірки

Розмір осередків впливає відразу на кілька важливих характеристик виробу.

Параметр	Вплив розміру комірки
Міцність конструкції	Чим менше осередок, тим вища рівномірність розподілу навантаження
Жорсткість	Дрібний осередок забезпечує більшу жорсткість полотна
Маса виробу	При зменшенні розміру комірки збільшується витрата дроту
Вартість	Більше дрібний осередок зазвичай збільшує вартість сітки
Витрата бетону	Розмір осередку впливає на зручність укладання бетонної суміші навколо арматури
Зручність монтажу	Великий осередок легший при різанні та кріпленні



Связь між розміром комірки та міцністю

Багато хто вважає, що міцність залежить виключно від діаметра дроту. Насправді велике значення має й розмір осередків. При однаковому діаметрі дроту:

• менший осередок забезпечує більш рівномірний розподіл навантаження;
• зменшується можливість локальних деформацій;
• збільшується просторова жорсткість конструкції;
• підвищується стійкість до згинальних навантажень.

Однак міцність визначається сукупністю факторів, включаючи діаметр дроту, якість зварних з'єднань та конструктивну схему.

Який розмір комірки вибрати

Розмір осередку	Основна сфера застосування
25×25 мм	Тонкі штукатурні роботи, захисні конструкції, дрібні огорожі
50×50 мм	Армування стяжок, кладки, підлог, доріжок
50×100 мм	Армування бетонних конструкцій, фундаментів, плит
100×100 мм	Огородження, армування великих конструкцій
150×150 мм	Монолітні роботи, дорожнє будівництво
200×200 мм	Конструкції з невисокими експлуатаційними навантаженнями



Вплив на армування бетону

При армуванні бетонних конструкцій розмір комірки підбирається з урахуванням товщини елемента, передбачуваних навантажень та вимог проектної документації. Правильно підібрана сітка дозволяє:

• зменшити ймовірність появи усадкових тріщин;
• рівномірно розподілити навантаження;
• підвищити міцність конструкції;
• збільшити термін служби бетонних елементів.

При проектуванні несучих конструкцій вибір параметрів армування має виконуватися виходячи з інженерного розрахунку.

Вплив на витрату матеріалу

Чим менший розмір комірки, тим більше використовується дроту для виготовлення одного квадратного метра сітки. Це призводить до:

• збільшення маси виробу;
• зростання вартості;
• підвищення міцності;
• збільшення жорсткості конструкції.

Тому вибір надто дрібного осередку не завжди економічно виправданий.

Переваги дрібного осередку

Перевага	Практичний ефект
Підвищена жорсткість	Краще чинить опір деформаціям
Рівномірний розподіл навантаження	Знижується ймовірність локальних пошкоджень
Висока міцність	Збільшується надійність конструкції
Найкраще армування	Знижується ризик утворення тріщин



Недоліки дрібного осередку

Нестача	Наслідок
Велика витрата металу	Збільшення вартості виробу
Велика маса	Ускладнюється транспортування та монтаж
Підвищена вартість	Зростає вартість будівельних робіт
Не завжди потрібна	У ряді конструкцій переваги залишаються незатребуваними



Типові помилки під час вибору

Найбільш поширеними є:

• вибір сітки тільки за ціною;
• ігнорування розрахункових навантажень;
• використання занадто великого осередку для відповідальних конструкцій;
• неврахування діаметра дроту;
• використання неоцинкованої сітки у вологому середовищі без необхідного захисту.

Подібні помилки здатні суттєво знизити надійність конструкції.

Практичні приклади

Приклад №1. Армування бетонної стяжки

При влаштуванні стяжки підлоги в приватному будинку була використана зварна сітка з осередком 50&50 мм. Завдяки більш рівномірному розподілу навантажень поверхня зберегла цілісність у процесі експлуатації і не покрилася усадковими тріщинами.

Приклад №2. Виготовлення паркану

Для огородження заміської ділянки вибрали зварену сітку з коміркою 100&100 мм. Такий розмір забезпечив достатню міцність конструкції при меншій витраті металу порівняно з дрібнішими варіантами.

Приклад №3. Монолітна фундаментна плита

Під час будівництва котеджу проект передбачав застосування зварної сітки з певним розміром осередків та діаметром дроту, розрахованими проектувальником. Дотримання проектних параметрів забезпечило необхідну здатність і довговічність залізобетонної конструкції.

Рекомендації фахівців

• Вибирайте розмір комірки з урахуванням призначення конструкції.
• Оцінюйте розмір комірок разом із діаметром дроту.
• Для відповідних залізобетонних конструкцій дотримуйтесь проектної документації.
• Не вибирайте надто дрібну комірку без технічної необхідності.
• При експлуатації у вологому середовищі використовуйте оцинковану зварену сітку або забезпечте надійний захист від корозії.
• Перевіряйте якість зварних з'єднань перед покупкою.
• При армуванні дотримуйтесь захисного шару бетону та вимог будівельних норм.



Висновок

Розмір осередку зварної сітки безпосередньо впливає на міцність, жорсткість, масу, вартість та сферу застосування виробу. Дрібні осередки забезпечують ефективніший розподіл навантажень і підвищують надійність конструкцій, проте збільшують витрату металу та вартість матеріалу. Великі осередки дозволяють знизити масу та витрати, але підходять не для всіх видів робіт. Оптимальний вибір завжди має враховувати призначення конструкції, умови експлуатації, діаметр дроту та вимоги проектної документації. Такий підхід дозволяє отримати надійне, економічне та довговічне будівельне рішення.

---
